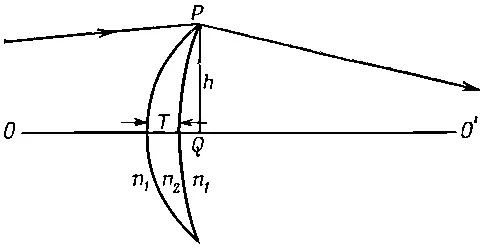

Фиг. 27.6. Тонкая линза с двумя положительными радиусами кривизны.

Пусть свет проходит точно через край линзы в точке Р. Тогда (пренебрегая временно толщиной линзы Т с показателем преломления n 2) излишек времени на пути ОРО' будет равен (n 1h 2/2s)+(n 1h 2/2s'). Чтобы уравнять время на пути ОРО' и время на прямолинейном пути, линза должна обладать в центре такой толщиной Т, чтобы она задерживала свет на нужное время. Поэтому толщина линзы Т должна удовлетворять соотношению

(27.8)

Можно еще выразить Т через радиусы обеих поверхностей R 1и R 2. Учитывая условие 3, мы находим для случая R 12(выпуклая линза)

(27.9)

Отсюда получаем окончательно

(27.10)

Отметим, что, как и раньше, когда одна точка находится на бесконечности, другая будет расположена на расстоянии, которое мы называем фокусным расстоянием f. Величина f определяется равенством

(27.11)

где n=n 2/n 1

В противоположном случае, когда s стремится к бесконечности, s ' оказывается на фокусном расстоянии f '. Для нашей линзы фокусные расстояния совпадают. (Здесь мы встречаемся еще с одним частным случаем общего правила, по которому отношение фокусных расстояний равно отношению показателей преломления тех двух сред, где лучи фокусируются. Для нашей оптической системы оба показателя одинаковы, а поэтому фокусные расстояния равны.)

Забудем на время формулу для фокусного расстояния. Если вы купили линзу с неизвестными радиусами кривизны и каким-то показателем преломления, то фокусное расстояние можно просто измерить, собирая в фокус лучи, идущие от удаленного источника. Зная f, удобнее переписать нашу формулу сразу в терминах фокусного расстояния:

(27.12)

Давайте посмотрим теперь, как работает эта формула и что из нее получается в разных случаях. Во-первых, если одно из расстояний s и s' бесконечно, другое равно f. Это условие означает, что параллельный пучок света фокусируется на расстоянии f и может использоваться на практике для определения f. Интересно также, что обе точки движутся в одну сторону. Если одна идет направо, то и вторая движется в ту же сторону. И наконец, если s и s' одинаковы, то каждое из них равно 2f.

До сих пор мы рассматривали процесс фокусировки только для точек, лежащих на оси. Построим теперь изображение объектов, несколько смещенных в сторону от оси; это поможет нам понять явление увеличения. Если с помощью линзы сфокусировать свет от небольшой нити на экран, то мы увидим изображение той же нити, только несколько большего или меньшего размера по сравнению с настоящей. Отсюда мы заключаем, что свет попадает в фокус от каждой точки нити. Чтобы получше в этом разобраться, рассмотрим линзу, схематически изображенную на фиг. 27.7.

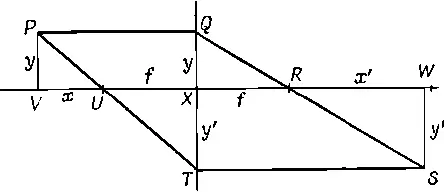

Фиг. 27.7. Геометрическое построение изображения от тонкой линзы.

Нам известно, следующее:

1) каждый луч, параллельный оси, фокусируется по другую сторону линзы в точке, называемой фокусом и расположенной на расстоянии f от линзы;

2) каждый луч, приходящий из фокуса по одну сторону линзы, выходит с другой стороны параллельно оси.

С помощью только этих фактов мы докажем формулу (27.12) геометрическим путем. Пусть объект находится на расстоянии x от фокуса и его высота есть у. Мы знаем, что луч PQ отклоняется и пройдет через фокус R по другую сторону линзы. Если свет от точки Р фокусируется линзой, достаточно определить путь еще одного луча, и тогда фокус будет расположен в точке пересечения двух лучей. Нужно только умело выбрать направление второго луча. Вспомним, что параллельный луч проходит через фокус, и наоборот: луч, проходящий через фокус, выходит параллельно оси! Поэтому проведем луч РТ через U. (Правда, фокусируемые лучи могут быть гораздо тоньше, чем начерченные нами, но их труднее изобразить, поэтому оставим нашу прежнюю схему.) Поскольку луч параллелен оси, проведем TS параллельно XW. Пересечение S и есть искомая точка. Отсюда мы получаем нужную высоту и правильное расстояние. Обозначим высоту через y', а расстояние до фокуса через x'. Теперь можно вывести формулу для линзы. Из подобных треугольников PVU и TXU находим

(27.13)

Из треугольников SWR и QXR получаем

(27.14)

Разрешая оба равенства относительно y'/y, находим

(27.15)

Равенство (27.15) есть знаменитая формула для линзы; в ней содержится все, что нам нужно знать о линзах; увеличение y'/y выражено через расстояние и фокусную длину. Возникающее отсюда соотношение, связывающее x и x ' с f , имеет вид

Оно гораздо изящнее формулы (27.12). Мы рекомендуем читателю доказать, что при s=x+f и s'=x'+f равенства (27.12) и (27.16) совпадают.

Опишем кратко без вывода основные свойства системы линз. Как исследуют систему нескольких линз? Очень просто. Начнем с некоторого объекта и определим его изображение, даваемое первой линзой, пользуясь формулами (27.16), (27.12) или любой эквивалентной формулой или, наконец, изобразив все это графически. Итак, мы получим первое изображение. Затем мы будем рассматривать это изображение как источник для следующей линзы и, чтобы найти новое изображение, воспользуемся второй линзой с любой заданной фокусной длиной. Проделаем такую процедуру последовательно для всей системы линз. Вот и все. В принципе здесь нет ничего нового, поэтому мы не будем входить в подробности. Однако очень интересный результат получается, когда свет входит и выходит из системы линз в одну и ту же среду, например в воздух. Любое оптическое устройство — будь то телескоп или микроскоп с произвольным количеством линз и зеркал — обладает следующим интересным свойством. Имеются две плоскости, называемые главными плоскостями системы (часто они расположены поблизости от внешних поверхностей первой и последней линзы), которые обладают следующими свойствами: 1) свет, входящий параллельным пучком с одной стороны, собирается с другой стороны в фокус, отстоящий от второй главной плоскости на фокусное расстояние (как будто вместо системы имеется тонкая линза, совпадающая со второй главной плоскостью); 2) свет, входящий параллельным пучком с другой стороны, собирается в фокус на расстоянии f от первой главной плоскости, как будто там опять-таки находится тонкая линза (фиг. 27.8).
