Ричард Фейнман - Том 2. Электромагнетизм и материя

С другой стороны, если вы хотите подсчитать дивергенцию какого-то вектора, то вместо того, чтобы смотреть на ∇· Еи вспоминать, что это такое, лучше расписать это в виде

Если вы затем вычислите по отдельности х -, у - и z-компоненты электрического поля и продифференцируете, то получите искомую дивергенцию. Часто при этом испытывают такое чувство, как будто произошло что-то некрасивое — словно, расписав вектор покомпонентно, потерпели неудачу; все время кажется, будто все действия надо проделывать только с векторными операторами ∇. Но часто от них нет никакого проку. Когда вы впервые сталкиваетесь с какой-то новой задачей, то, как правило, полезно расписать все в компонентах, чтобы удостовериться, что вы правильно представляете себе, что происходит. Нет ничего некрасивого в том, что в уравнения подставляются числа, и нет ничего неприличного в том, чтобы подставлять производные на место причудливых символов. Наоборот, в этом-то и проявляется ваша мудрость. Конечно, в специальном журнале статья будет выглядеть гораздо приятнее (да и понятнее), если все записано в векторном виде. Но там надо экономить еще и место.

Мы хотели бы теперь отметить любопытное свойство формулы диполя (6.13). Потенциал можно записать также в виде

(6.16)

Действительно, вычислив градиент 1/r, вы получите

и (6.16) совпадет с (6.13).

Как мы догадались об этом? Мы просто вспомнили, что e r/r 2уже появлялось в формуле для поля точечного заряда и что поле — это градиент потенциала , изменяющегося как 1/r.

Существует и физическая причина того, что дипольный потенциал может быть записан в форме (6.16). Пусть в начало координат помещен точечный заряд q. Потенциал в точке Р ( х, у, z ) равен

(Множитель 1/4πε 0опустим, а в конце мы его можем снова вставить.) Если заряд + q мы сдвинем на расстояние Δz, то потенциал в точке Р чуть изменится, скажем на Δφ +. На сколько же именно? Как раз на столько, на сколько изменился бы потенциал, если б заряд оставили в покое, а Р сместили на столько же вниз (фиг. 6.5).

Фиг. 6.5. Потенциал в точке Р от точечного заряда, поднятого на Δz над началом координат, равен потенциалу в точке Р' (на Δz ниже Р) того же заряда, но помещенного вначале координат.

Иначе говоря,

где Δz означает то же, что и d/2. Беря φ 0=q/r, мы получаем для потенциала положительного заряда

(6.17)

Повторяя те же рассуждения с потенциалом отрицательного заряда, можно написать

(6.18)

А общий потенциал—просто сумма (6.17) и (6.18):

(6.19)

При других расположениях диполя смещение положительного заряда можно изобразить вектором Δr +, а уравнение (6.17) представить в виде

где Δr впоследствии надо будет заменить на d/2. Завершая доказательство так, как это было сделано выше, мы приведем уравнение (6.19) к виду

Это то же уравнение, что и (6.16). Надо только заменить qd на р и вставить потерянный по дороге множитель 1/4πε 0. Взглянув на это уравнение по-иному, видим, что дипольный потенциал (6.13) можно толковать как

(6.20)

где Ф 0=1/4πε 0r — потенциал единичного точечного заряда.

Хотя потенциал данного распределения зарядов всегда может быть найден при помощи интегрирования, иногда можно сберечь время, применив какой-нибудь хитроумный прием. Например, на помощь часто приходит принцип наложения. Если нам дано распределение зарядов, которое можно составить из двух распределений с уже известными потенциалами, то искомый потенциал легко получить, просто сложив уже известные между собой. Наш вывод формулы (6.20) — один из примеров применения этого приема.

А вот и другой. Пусть имеется сферическая поверхность, на которой поверхностный заряд распределен пропорционально косинусу полярного угла. Интегрировать такое распределение— задача, откровенно говоря, не из приятных. Но как ни странно, на помощь приходит принцип наложения. Представьте себе шар с однородной объемной плотностью положительных зарядов и другой шар с такой же однородной объемной плотностью зарядов, но противоположного знака. Первоначально они вложены друг в друга, образуя нейтральный, т. е. незаряженный шар. Если затем положительный шар чуть сместить по отношению к отрицательному, то нутро незаряженного шара так и останется незаряженным, но на одной стороне возникнет небольшой положительный заряд, а на противоположной — такой же отрицательный (фиг. 6.6).

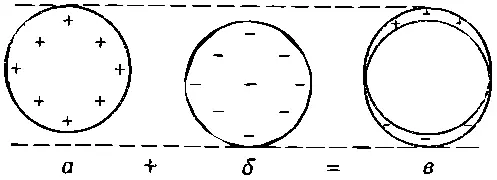

Фиг. 6,6. Две равномерно заряженные сферы, вложенные друг в друга и слегка смещенные, эквивалентны неоднородному распределению поверхностного заряда.

И если относительное смещение двух шаров мало, то эти заряды эквивалентны существованию поверхностного заряда (на сферической поверхности) с плотностью, пропорциональной косинусу полярного угла.

Когда же нам понадобится потенциал этого распределения, то брать интегралы не нужно. Мы знаем, что потенциал каждого заряженного шара — в точках вне его— совпадает с потенциалом точечного заряда. А два смещенных шара — все равно, что два точечных заряда; значит, искомый потенциал и есть как раз потенциал диполя.
