Предположим, что вы стоите лицом к лицу с другом. Его правая сторона для вас слева, его левая сторона для вас справа. Если вы хотите пожать ему руку — правой рукой правую, то его правая рука окажется с другой стороны, нежели ваша.

Теперь представьте, что ваш друг встал сзади вас, но немного сбоку, чтобы вас обоих можно было видеть в зеркале. Забудьте про свое отражение и сосредоточьтесь на отражении друга. Сейчас вы смотрите не на своего друга, а на его отражение и видите перемену. Его правая сторона для вас — справа, а левая — слева. Сейчас все детали вашей прически находятся с одной стороны, и, если вы вытянете вперед правую руку, а ваш друг вытянет свою, ваши вытянутые руки окажутся с одной и той же стороны.

Короче, в отражении право и лево меняются местами; изображение, в котором произошла такая перемена, — зеркальное изображение. Однако верх и низ в зеркальном отражении местами не меняются. Если ваш друг встанет на голову, его отражение сделает то же самое.

Обычное зеркало, с которым мы хорошо знакомы, — плоское зеркало. Для того чтобы производить четкое отражение, отражающая поверхность должна быть плоской. Зеркало может быть как прямым, так и кривым. Параллельные лучи света, отраженные от искривленной поверхности, больше не являются параллельными, но и во всех направлениях они не разлетаются. Отражение упорядоченно, и лучи света могут сходиться или расходиться.

Самый простой пример искривления — это часть сферы. Если вы смотрите снаружи, так что она похожа на горку и ближе всего к вам ее центр, то это выпуклая поверхность. Если вы смотрите изнутри, как будто глядите в яму, и центр ее максимально от вас удален, то это вогнутая поверхность.

Сферический участок стекла, правильным образом посеребренный, является сферическим зеркалом. Если он посеребрен по выпуклой поверхности так, что зеркальной является его вогнутая сторона, то это, разумеется, вогнутое сферическое зеркало.

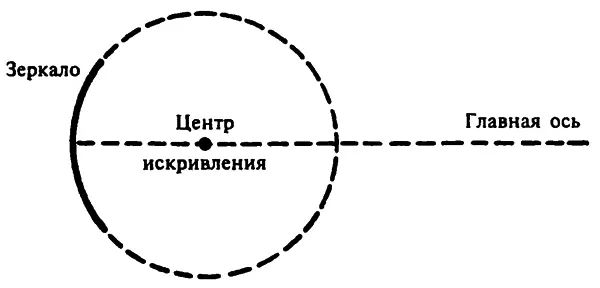

Центр сферы, частью которой является кривое зеркало, является центром искривления. Линия, соединяющая центр искривления со средней точкой зеркала, называется главной осью зеркала.

Допустим, пучок света, параллельный главной оси, падает на вогнутую отражающую поверхность. Луч, который оказывается на самой главной оси, падает перпендикулярно и отражается таким же. Луч же, падающий рядом с главной осью, но не на нее, зеркало отражает так, что луч уходит под небольшим углом к нормали. Он отражается по другую сторону от нормали, немного искривляясь по направлению к главной оси. Если луч света падает дальше от главной оси, зеркало больше изменяет его угол и сильнее искривляет его по направлению к главной оси. Поскольку зеркало — участок сферы и отражает одинаково по всем направлениям от главной оси, то это одинаково верно для всех лучей, падают ли они справа или слева от главной оси, выше или ниже ее. Отражения от каждой части зеркала сближаются к главной оси; отраженные лучи сходятся.

Если бы мы рассматривали только те лучи, которые падают близко к середине зеркала, мы обнаружили бы, что они сходятся таким образом, чтобы встретиться на ограниченном пространстве; фактически в одной точке. Эта точка называется фокусом (от латинского слова, означающего «очаг, где пылает огонь»). Фокус падает на главную ось на полпути от середины зеркала до центра искривления.

Фактически отраженные лучи встречаются не в самой точке фокуса. Это становится очевидным, если мы рассмотрим лучи, падающие на сферическое зеркало в отдалении от главной оси. Отражения этих лучей проходят на достаточно большом расстоянии от фокуса. Это называется сферической аберрацией (от латинского «заблудиться»). Эти далекие лучи падают между фокусом и самим зеркалом и отражаются со слишком большим углом. Другими словами, зеркало слишком сильно искривлено, чтобы все лучи попадали в фокус. Для того чтобы избежать этого, нужно зеркало, искривленное менее резко, чем участок сферы. Нужное искривление — параболоидное.

Если продолжить участок сферы, он сформирует сферу и замкнется. Параболоид же выглядит как сегмент сферы лишь на небольшом участке вокруг центральной точки. Если его продолжить и увеличить, он не замкнется. Он будет изгибаться все меньше и меньше, пока его стенки не станут почти прямыми, в результате чего получится длинный цилиндр, очень медленно расширяющийся. Зеркало, сделанное в виде части такого параболоида (имеется в виду участок вокруг центра), называется параболическим зеркалом.

Если пучок световых лучей, параллельный главной оси такого параболического зеркала, падает на его вогнутую поверхность, лучи действительно сходятся в фокусе, без всякой аберрации.

Чтобы произвести подобный пучок света, состоящий из параллельных лучей, мы должны, строго говоря, представить точечный источник света на главной оси на бесконечно далеком расстоянии от зеркала. Если этот источник находится на конечно далеком расстоянии, то лучи, движущиеся от такого источника к зеркалу, не являются четко параллельными, они немного расходятся. Каждый луч попадает на поверхность зеркала под углом к нормали, который немного меньше, чем мог бы быть, если бы лучи были действительно параллельны, и соответственно отражается под меньшим углом.

Следовательно, лучи сходятся не в фокусе, а дальше от зеркала. Если расстояние от точечного источника света велико по сравнению с фокусным расстоянием (которое для большинства параболических зеркал составляет несколько дюймов), то точка, в которой сходятся лучи, очень близка к фокусу — настолько близка, что разницу между ними можно игнорировать.

Если источник света приближается, то отраженные лучи сходятся все дальше и дальше от зеркала. Когда источник света находится в двух фокусных расстояниях от зеркала, то в конечном итоге отраженные лучи сходятся на самом же источнике; если он придвигается еще ближе, то отраженные лучи сходятся на точке позади него.

В итоге если источник света находится в самом фокусе, то отраженные лучи вообще перестают сходиться и становятся параллельными. (Можно сказать, что точка конвергенции — точка, где встречаются лучи, — переместилась на бесконечно далекое расстояние от зеркала.) Автомобильные фары устроены именно так. Их внутренняя поверхность — параболическое зеркало, и маленькая лампочка находится в фокусе. Поэтому фары излучают вперед вполне прямой пучок света.
