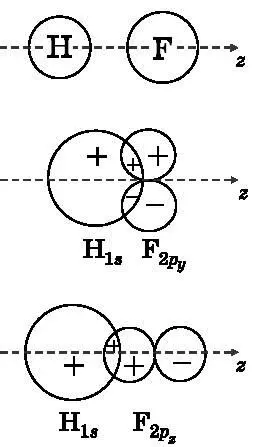

Рис. 13.10. Вверху: атомы H и F сближаются вдоль оси z. Окружности показывают относительные размеры атомов. В середине: перекрытие 1s-орбитали H и 2p y -орбитали F. Возникает равная конструктивная ( + ) и деструктивная ( − ) интерференция в области перекрытия. МО не образуется. Внизу: перекрытие 1s-орбитали H и 2p z -орбитали F. В области перекрытия возникает конструктивная интерференция

В нижней части рисунка показано, как положительный лепесток 2 p z-орбитали перекрывается с 1 s -орбиталью, которую мы тоже будем считать положительной. Это перекрытие приводит к конструктивной интерференции волн амплитуды вероятности и может породить связывающую МО. Поскольку вдоль линии, соединяющей ядра, имеется ненулевая электронная плотность, эта связь является σ-связью. Если отрицательный лепесток 2 p z-орбитали атома F перекроется с положительной 1 s -орбиталью атома H, то возникнет деструктивная интерференция, которая породит разрыхляющую МО.

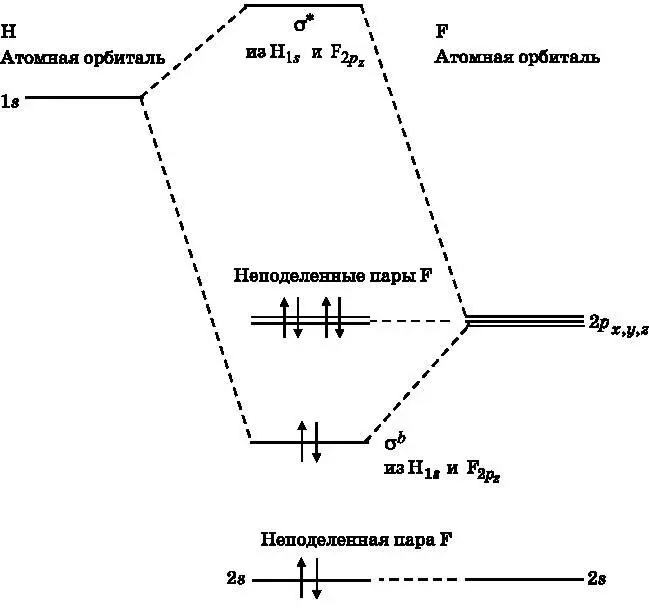

Рис. 13.11. Диаграмма энергетических уровней молекулярных орбиталей для HF. Атомные орбитали валентных электронов показаны слева и справа. Атомная 2p z -орбиталь F объединяется с атомной 1s-орбиталью H и даёт связывающую ( σ b ) и разрыхляющую ( σ * ) МО. σ b заполнена одним электроном атома H и одним электроном атома F; σ * не заполнена. В целом возникает одна связь. Другие электроны атома F не дают вклада в связывание. Это неподелённые пары электронов

Как говорилось выше, энергия 1 s -орбитали фтора настолько меньше, чем у 1 s -орбитали водорода, что 1 s -электроны фтора не принимают участия в связывании. Вклад в связывание атомов дают самые внешние электроны, то есть находящиеся на его последней заполненной оболочке. Это валентные электроны. Для элементов второй строки Периодической таблицы, таких как фтор, валентными являются 2 s - и 2 p -электроны. Обычно на диаграммах энергетических уровней молекулярных орбиталей изображаются только орбитали, относящиеся к валентным электронам, поскольку именно эти орбитали могут участвовать в связывании. На рис. 13.11 приведена диаграмма энергетических уровней молекулы HF, причём на ней опущены 1 s -орбиталь атома F и находящиеся на ней электроны. Масштаб при изображении интервалов между энергетическими уровнями не соблюдается. Как уже отмечалось в связи с рис. 13.10, 1 s -орбиталь атома H будет объединяться с 2 p z-орбиталью атома F, образуя связывающую (σ b) и разрыхляющую (σ *) МО. Это показано на диаграмме пунктирными линиями. Данная диаграмма похожа на диаграмму энергетических уровней, приведённую на рис. 13.5, за исключением того, что теперь атомные орбитали, формирующие МО, имеют неодинаковые энергии.

Фтор имеет девять электронов. Два из них находятся на 1 s -орбитали, остаётся семь. Водород имеет один электрон. Таким образом, имеется восемь валентных электронов, которые надо расселить по энергетическим уровням МО. Первые два отправляются на уровень, обозначенный 2 s . Энергия 2 s -орбитали атома фтора намного меньше, чем энергия 1 s -орбитали атома водорода, и эти электроны не участвует в образовании связи. Поэтому молекулярная 2 s -орбиталь — это, по сути, то же самое, что атомная 2 s -орбиталь фтора. Два электрона на этой 2 s -орбитали образуют неподелённую пару. Следующие два электрона заселяются на σ b-связывающую МО. Последние четыре электрона занимают орбитали 2 p xи 2 p y. И вновь это фактически атомные орбитали фтора. Они не играют роли в связывании. Эти четыре электрона образуют ещё две неподелённые пары. Хотя неподелённые пары не участвуют в связывании, они влияют на форму многоатомных молекул, что будет обсуждаться в главе 14.

Итоговый результат состоит в том, что имеется два электрона на связывающей МО и нет ни одного электрона на разрыхляющей МО. Таким образом, молекула HF имеет одиночную связь. Водород и фтор делят между собой пару электронов на связывающей МО. Водороду это совместное использование даёт дополнительный электрон, необходимый для того, чтобы достичь электронной конфигурации инертного газа гелия. Фтору совместное использование даёт дополнительный электрон, необходимый для достижения электронной конфигурации благородного газа неона.

Молекула HF, подобно молекулам F 2, O 2и N 2, является двухатомной и потому линейной молекулой. В следующей главе мы будем говорить о молекулах более сложной формы. Есть целый ряд способов изобразить строение молекулы. Формулу молекулы HF можно записать в виде H−F, обозначив таким образом, что в ней имеет место одиночная связь. В более сложных молекулах такой способ представления может показывать, какие атомы с какими связаны и какого порядка связью. Однако этот способ не позволяет продемонстрировать трёхмерную геометрию и дать представление о том, как в действительности выглядит молекула.

Надо отметить, что уподобление молекулы какому-либо предмету фундаментально некорректно. Молекула HF — это два ядра, окружённых волнами амплитуды вероятности, которые являются электронами. Тем не менее существуют представления, полезные для обсуждения природы молекул. На рис. 13.12 показаны два таких представления молекулы HF. Вверху представлена шаростержневая модель молекулы {22} 22 Шаростержневые модели молекул являются частным случаем более общего типа моделей, называемых скелетными. — Примеч. пер. . Она отражает связь между атомами и их относительные размеры. Атом H изображён светлым тоном, а атом F — тёмным. Связь между атомами преувеличенно длинная. Внизу изображена объёмная модель {23} 23 Объёмные модели молекул также называют моделями Стюарта-Бриглеба. — Примеч. пер. . Бо́льшая часть электронной плотности сосредоточена внутри перекрывающихся сфер. Здесь верно передаются относительные размеры атомов и межъядерные расстояния. Тон и чёткие линии между атомами служат для большей наглядности. В действительности разделения электронов между атомами нет.

Материал этой и следующей глав необходим для понимания связей в многоатомных молекулах. В следующей главе нам понадобится расширить изложенные здесь идеи на молекулы, содержащие более двух атомов. Многоатомные молекулы могут иметь разные формы, и для их понимания мы введём новое понятие гибридных атомных орбиталей. В последующих главах материал глав 13 и 14 будет использоваться для анализа широкого круга вопросов, например для выяснения, что такое ненасыщенные жиры и чем они отличаются от других жиров.
