Для больших полей в области, обозначенной буквой b , все становится гораздо более сложным. В каждом маленьком кри­сталле материала встречаются напряжения и дислокации, там есть примеси, грязь и дефекты. И при всех полях, за исключе­нием лишь очень слабых, стенки доменов при своем движении наталкиваются на них. Между доменной стенкой и дислокацией (или границей зерна или примесью) возникают взаимодействия. В результате, когда стенка наталкивается на препятствие, она как бы приклеивается и держится там, пока поле не достигнет определенной величины. Затем, когда поле несколько подрастет, стенка внезапно срывается. Таким образом, движение доменной стенки оказывается отнюдь не плавным, как в идеальном кри­сталле: она движется скачкообразно, то и дело останавливаясь на мгновение. Если бы мы рассмотрели кривую намагничивания в микроскопическом масштабе, то увидели бы нечто подобное изображенному на вставке фиг. 37.10.

Но самое важное заключается в том, что эти прыжки намаг­ничивания могут вызвать потерю энергии. Прежде всего, когда стенка домена проскакивает наконец через препятствие, она очень быстро движется к следующему. Быстрое движение вле­чет за собой и быстрое изменение магнитного поля, которое в свою очередь создает в кристалле вихревые токи. Последние растрачивают энергию на нагревание металла. Другой эффект состоит в том, что, когда домен неожиданно изменяется, часть кристаллов из-за магнитострикции изменяет свои размеры. Каж­дый неожиданный сдвиг доменной стенки создает небольшую звуковую волну, которая тоже уносит энергию. Благодаря та­ким эффектам эта часть кривой намагничивания необратима: происходит потеря энергии. В этом и заключается причина гистерезисного эффекта, ибо движение скачками вперед — од­но, а движение назад — уже другое и в оба конца затрачивается энергия. Это похоже на езду по ухабистой дороге.

В конечном счете при достаточно сильных полях, когда все доменные стенки сдвинуты и намагниченность каждого кристал­лика направлена по ближайшей к полю оси легкого намагни­чивания, остаются еще некоторые кристаллики, у которых ось легкого намагничивания далека от направления внешнего магнитного поля. Чтобы повернуть эти магнитные моменты, требуется еще дополнительное поле. Таким образом, в сильных полях именно в области, обозначенной на фиг. 37.10 буквой с, намагниченность возрастает медленно, но гладко.

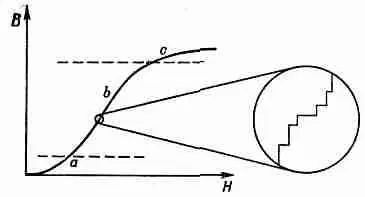

Фиг. 37.10. Кривая намагни­чивания поликристаллического железа.

Намагничен­ность не сразу достигает своего насыщения, ибо в этой послед­ней части кривой происходит доворачивание атомных магнити­ков в сильном поле. Таким образом, мы видим, почему кривая намагничивания поликристаллического материала обычно име­ет вид, изображенный на фиг. 37.10: сначала она немного воз­растает и это возрастание обратимо, затем возрастает быстро, но уже необратимо, а потом медленно загибается. Разумеется, между этими тремя областями никакого резкого перехода нет— они плавно переходят одна в другую.

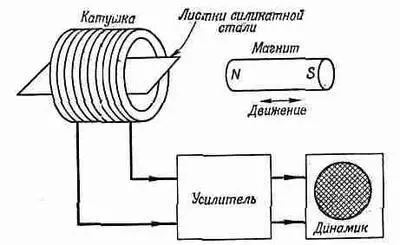

Нетрудно убедиться в том, что процесс намагничивания в средней части кривой носит скачкообразный характер, что доменные стенки при сдвиге прыгают и даже щелкают. Для этого нам нужна только катушка со многими тысячами витков провода, связанная через усилитель с громкоговорителем (фиг. 37.11).

Фиг. 37.11. Скачкообразные изменения намагничен­ности листков кремнистой стали сопровождаются щелчками в громкоговорителе.

Если внутрь катушки поместить несколько листков кремнистой стали (такого же сорта, как и в трансформаторах) и медленно подносить к этой пачке постоянный магнит, то скач­кообразные изменения намагниченности будут создавать в ка­тушке импульсы э. д. с., которые в громкоговорителе будут слы­шны как отдельные щелчки. По мере приближения магнита к железу на вас обрушится целый град щелчков, напоминаю­щий шум, создаваемый падающими друг на друга песчинками, высыпающимися из наклоненной жестянки. Это прыгают, покачиваются и щелкают доменные стенки по мере увеличения магнитного поля. Это явление называется эффектом Баркгаузена.

По мере приближения магнита к железным листикам шум некоторое время будет все возрастать, но когда магнит окажется совсем близко, шум начинает затихать. Почему? Да потому, что все доменные стенки передвинулись уже насколько возмож­но и теперь любое увеличение поля просто поворачивает век­торы намагниченности в каждом из доменов, а это уже вполне плавный процесс.

Если вы теперь будете плавно отодвигать магнит так, чтобы вернуться назад по нижней петле гистерезиса, то все домены будут тоже стремиться вернуться назад в положение низшей энергии и вы снова услышите град щелчков. Обратите внимание, что если вы отодвинете магнит до какого-то определенного по­ложения, а затем начнете немного двигать магнит взад и вперед, звук будет относительно слабым. Это снова напоминает пове­дение наклоненной жестянки с песком: когда песчинки «осели» на свое место, небольшой наклон жестянки уже не потревожит их. Небольшое изменение магнитного поля в железе неспособно заставить доменную стенку перескочить через «горб».

§ 4. Ферромагнитные материалы

Сейчас было бы хорошо рассказать о различных сортах маг­нитных материалов, применяемых в технике, и о некоторых проблемах, связанных с созданием магнитных материалов для разных целей. Прежде всего о самом термине «магнитные свой­ства железа», который часто приходится слышать. Он, строго говоря, не имеет смысла и способен ввести в заблуждение: «же­лезо» как строго определенный материал не существует. Свой­ства железа существенно зависят от количества примесей, а также от способа его приготовления. Вы понимаете, что магнит­ные свойства будут зависеть от того, насколько легко движутся доменные стенки, именно это свойство будет определяющим, а совсем не то, как ведут себя отдельные атомы. Так что практи­чески ферромагнетизм не является свойством атомов железа: это свойство куска железа в определенном состоянии. Железо, например, может находиться в двух различных кристаллических формах. Обычная форма имеет объемноцентрированную куби­ческую решетку, но может еще иметь и гранецентрированную решетку, которая, однако, стабильна только при температурах выше 1100°С. При этих температурах, разумеется, железо уже прошло точку Кюри. Однако, сплавляя с железом хром и ни­кель (один из возможных составов содержит 18% хрома и 8% никеля), мы можем получить то, что называется нержавеющей сталью; хотя она и состоит главным образом из железа, но сох­раняет гранецентрированную решетку даже при низких тем­пературах. Благодаря своей кристаллической структуре этот материал обладает совершенно другими магнитными свойст­вами. Обычно нержавеющая сталь немагнитна в сколько-нибудь заметной степени, хотя есть сорта с другим составом сплава, которые в какой-то степени магнитны. Хотя такой сплав, как любое вещество, является магнетиком, он не ферро магнетик, как обычное железо, несмотря на то, что в основном он все же состоит из железа.
