§ 6. Поток Куеттэ

Можно показать, что сложный и изменчивый характер потока мимо цилиндра не исключение и что такое разнообразие возможностей получается и в общем случае. В § 1 мы нашли решение для вязкой жидкости между двумя цилиндрами и можем сравнить эти результаты с тем, что получается на самом деле. Если мы возьмем два концентрических цилиндра и запол­ним пространство между ними маслом с добавленной в него мелкой алюминиевой пудрой, то поток можно легко наблюдать. Если начнем медленно вращать внешний цилиндр, то ничего неожиданного не произойдет (фиг. 41.8, а). Можно медленно вращать и внутренний цилиндр, все равно ничего потрясающего не будет. А вот если мы начнем очень быстро вращать внутренний цилиндр — случится нечто удивительное. Жидкость разобьется на горизонтальные полосы (фиг. 41.8, б). Если с по­добной же скоростью мы будем вращать внешний, цилиндр, а внутренний оставим в покое, то никакого похожего эффекта не возникает. Как же получается, что не все равно, какой ци­линдр вращать — внутренний или внешний. Ведь в конце концов вид потока, который мы нашли в § 1, зависел только от w b-w а . Ответ можно получить, взглянув на сечение цилиндра, изображенного на фиг. 41.9. Когда внутренние слои жидкости движутся быстрее, чем внешние, они стремятся двигаться наружу: центробежная сила становится больше удерживающего давления. Но весь слой целиком не может двигаться равно­мерно, так как на его пути стоят внешние слои. Поэтому они

разбиваются на клетки и цир­кулируют, как показано на фиг. 41.9, б.

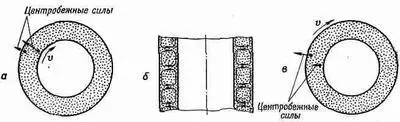

Фиг. 41.9. Вот почему поток разбивается на полосы.

Это напоминает кон­векционные токи в комнате, где на уровне пола имеется слой теплого воздуха. Когда внутрен­ний цилиндр находится в покое, а внешний цилиндр вращается с большой скоростью, центро­бежные силы создают градиент давления, который удерживает все в равновесии

(фиг. 41.9, в), как теплый воздух, находящийся у нотолка.

Теперь ускорим внутренний цилиндр. Сначала число полос увеличится. Затем неожиданно полосы станут волнистыми (см. фиг. 41.8,в), и волны эти начнут обтекать цилиндр.

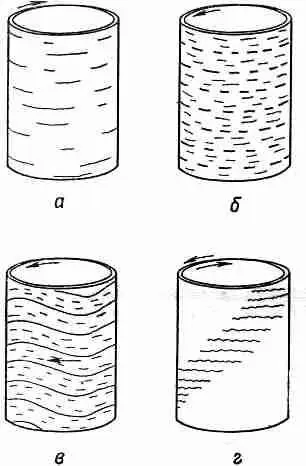

Фиг. 41.8. Виды потока жидкости между двумя прозрачными вращаю­щимися цилиндрами.

Скорость этих волн легко измерить. При больших скоростях вращения она приближается к 1 / 3 от скорости внутреннего цилиндра, а почему, никто не знает. Здесь есть над чем подумать. Простое число 1/ 3и полное отсутствие объяснения! Вообще говоря, весь механизм образования волн тоже далеко не ясен, хотя мы имеем дело со стационарным ламинарным потоком.

Если теперь мы еще начнем вращать и внешний цилиндр, но в противоположную сторону, то картина потока начнет разбиваться. Волновые области начнут чередоваться со спокой­ными на вид областями, образуя спиральную картину (см. фиг. 41.8, г). Однако в этих «спокойных» областях, как можно заметить, поток на самом деле совсем не регулярен; он полностью турбулентен. Кроме того, в волновых областях начинает еще появляться нерегулярный турбулентный поток. Если цилиндры вращаются еще быстрее, то весь поток стано­вится хаотическим турбулентным.

Этот простой эксперимент показал нам много интересных режимов потока, совершенно отличных один от другого и все же содержащихся в нашем простом уравнении при различных величинах одного-единственного параметра R. С помощью наших вращающихся цилиндров мы можем наблюдать многие эффекты, проявляющиеся в потоке, проходящем мимо цилиндра: во-первых, это стационарный поток, во-вторых, целый набор потоков, которые изменяются со временем, но регулярным гладким образом, и, наконец, поток становится полностью нерегулярным. Те же самые эффекты каждый из вас видел в столбике табачного дыма, струящегося от сигареты, когда воздух спокоен. Сначала этот столбик гладкий, затем он как-то скручивается, поток дыма начинает разрушаться, и, наконец, все заканчивается беспорядочными клубами.

Основное, что вам следует вынести из всего сказанного, заключается в том, что в одном простом наборе уравнений (41.23) скрывается огромное разнообразие поведений. Все это решения одного и того же уравнения при различных значениях R. У нас нет причин думать, что в этом уравнении мы потеряли какие-то слагаемые. Единственная трудность заключается в том, что нам сегодня не хватает математических знаний, чтобы проанализировать уравнение, за исключением очень малых чисел Рейнольдса, т. е. в случае очень вязкой жидко­сти. Написав уравнение, мы не отняли у потока жидкости ни его чарующей прелести, ни его таинственности, ни его поразительности.

Что ожидает нас в более сложных уравнениях, если даже в таком простом уравнении с одним-единственным параметром мы видим такое разнообразие возможностей! Вполне возможно, что основное уравнение, которое описывает завихрение туман­ностей, или образование вращений, или взрыв звезд и галактик, будет всего-навсего простым уравнением гидродинамики почти чистого водорода. Часто люди в каком-то неоправданном страхе перед физикой говорят, что невозможно написать уравнение жизни. А может быть, и можно. Очень возможно, что на самом деле мы уже располагаем достаточно хорошим приближением, когда пишем уравнение квантовой механики

Только что мы видели, как явления во всей их сложности легко и поразительно получаются из простых уравнений, которые описывают их. Не подозревая о возможностях простых уравнений, люди часто заключают, что для объяснения всей сложности мира требуется нечто данное от бога, а не просто уравнения.

Мы написали уравнения для течения воды. Но из нашего опыта у нас сложились какие-то понятия и приближения, поль­зуясь которыми, мы можем обсуждать разные решения — цепочку вихрей, турбулентный след, пограничный слой. Когда подобные уравнения встречаются нам в менее знакомой ситуа­ции, где мы еще не можем экспериментировать, то мы пытаемся решать такие уравнения примитивным, извилистым и запу­танным путем, стремясь определить, какие же качественные явления можно получить из него или какие новые качественные формы являются следствием этого уравнения. Наши уравнения для Солнца, например, представляющие его как водородный шар, описывают Солнце без солнечных пятен, без зернистой структуры его поверхности, без неровностей и короны. Тем не менее все это действительно находится в уравнениях, только у нас нет еще способа вытащить их оттуда.
