Ричард Фейнман - 5. Электричество и магнетизм

Вернемся к электромагнитным полям. Хотя формулы, по которым они создаются зарядами, и сложны, у них есть следую­щее важное свойство: связь между значениями полей в некото­рой точке и значениями их в соседней точке очень проста. Нескольких таких соотношений (в форме дифференциальных уравнений) достаточно, чтобы полностью описать поля. Именно в такой форме законы электродинамики и выглядят особенно просто.

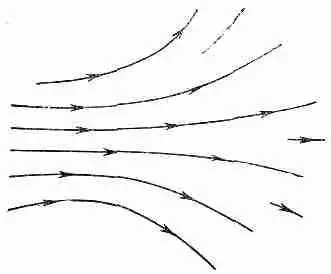

Фиг. 1.2. Векторное поле, пред­ставленное линиями, касательны­ми к направлению векторного поля в каждой точке.

Плотность линий указывает величину вектора поля.

Немало изобретательности было потрачено на то, чтобы помочь людям мысленно представить поведение полей. И самая правильная точка зрения — это самая отвлеченная: надо про­сто рассматривать поля как математические функции коорди­нат и времени. Можно также попытаться получить мысленную картину поля, начертив во многих точках пространства по век­тору так, чтобы каждый из них показывал напряженность и направление поля в этой точке. Такое представление приво­дится на фиг. 1.1. Можно пойти и дальше: начертить линии, которые в любой точке будут касательными к этим векторам. Они как бы следуют за стрелками я сохраняют направление поля. Если это сделать, то сведения о длинах векторов будут утеряны, но их можно сохранить, если в тех местах, где напря­женность поля мала, провести линии пореже, а где велика — погуще. Договоримся, что число линий на единицу площади, расположенной поперек линий, будет пропорционально на­пряженности поля. Это, конечно, всего лишь приближение; иногда нам придется добавлять новые линии, чтобы их коли­чество отвечало напряженности поля. Поле, изображенное на фиг. 1.1, представлено линиями поля на фиг. 1.2.

§ 3. Характеристики векторных полей

Векторные поля обладают двумя математически важными свойствами, которыми мы будем пользоваться при описании законов электричества с полевой точки зрения. Представим себе замкнутую поверхность и зададим вопрос, вытекает ли из нее «нечто», т. е. обладает ли поле свойством «истечения»? Скажем, для поля скоростей мы можем поинтересоваться, всегда ли скорость направлена от поверхности, или, в более общем слу­чае, вытекает ли из поверхности больше жидкости (в единицу времени), нежели втекает.

Фиг. 1.3. Поток векторного поля через поверхность, определяе­мый как произведение среднего зна­чения перпендикулярной состав­ляющей вектора на площадь этой поверхности.

Общее количество жидкости, выте­кающее через поверхность, мы назовем «потоком скорости» через поверхность за единицу времени. Поток через элемент поверхности равен составляющей скорости, перпендикулярной к элементу, умноженной на его площадь. Для произвольной замкнутой поверхности суммар­ный поток равен среднему зна­чению нормальной компоненты скорости (отсчитываемой нару­жу), умноженному на площадь поверхности:

Поток = (Средняя нормальная ком­понента)·(Площадь поверхности).

(1.4)

В случае электрического поля можно математически определить понятие, сходное с истоком жидкости; мы тоже

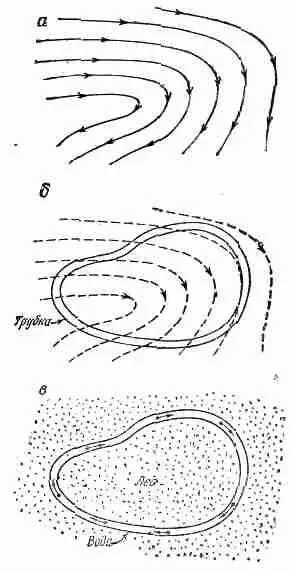

Фиг. 1.4. Поле скоростей в жид­кости (а).

Представьте себе трубку постоянного се­чения, уложенную вдоль произвольной замкнутой кривой (б). Если жидкость внезапно заморозить повсюду , кроме трубки, то жидкость в трубке начнет циркулировать (в).

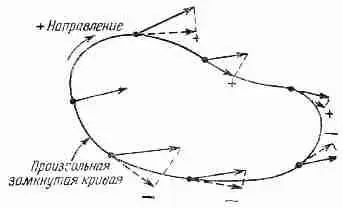

Фиг. 1.5. Циркуляция векторн ого поля, равная произведению

средней касательной составляющей вектора (с учетом ее знака

по отношению к направлению обхода) на длину контура.

называем его потоком, но, конечно, это уже не течение какой-то жидкости, потому что электрическое поле нельзя считать ско­ростью чего-то. Оказывается все же, что математическая вели­чина, определяемая как средняя нормальная компонента поля, по-прежнему имеет полезное значение. Тогда мы говорим о потоке электричества, также определяемом уравнением (1.4). Наконец, полезно говорить и о потоке не только сквозь замкну­тую, но и сквозь любую ограниченную поверхность. Как и прежде, поток сквозь такую поверхность определяется как средняя нормальная компонента вектора, умноженная на пло­щадь поверхности. Эти представления иллюстрируются фиг. 1.3. Другое свойство векторных полей касается не столько по­верхностей, сколько линий. Представим опять поле скоростей, описывающее поток жидкости. Можно задать интересный вопрос: циркулирует ли жидкость? Это значит: существует ли вращательное ее движение вдоль некоторого замкнутого кон­тура (петли)? Вообразите себе, что мы мгновенно заморозили жидкость повсюду, за исключением внутренней части замкну­той в виде петли трубки постоянного сечения (фиг. 1.4). Снаружи трубки жидкость остановится, но внутри она может продолжать двигаться, если в ней (в жидкости) сохранился импульс, т. е. если импульс, который гонит ее в одном направлении, больше импульса в обратном. Мы определяем величину, называемую циркуляцией, как скорость жидкости в трубке, умноженную на длину трубки. Опять-таки мы можем расширить наши пред­ставления и определить «циркуляцию» для любого векторного поля (даже если там нет ничего движущегося). У всякого век­торного поля циркуляция по любому воображаемому замкнутому контуру определяется как средняя касательная компонента вектора (с учетом направления обхода), умноженная на про­тяженность контура (фиг. 1.5):

Циркуляция = (Средняя касательная компонента)·(Длина пути обхода). (1.5)

Вы видите, что это определение действительно дает число, про­порциональное циркуляции скорости в трубке, просверленной в быстрозамороженной жидкости.

Пользуясь только этими двумя понятиями — понятием о потоке и понятием о циркуляции,— мы способны описать все законы электричества и магнетизма. Вам, быть может, трудно будет отчетливо понять значение законов, но они дадут вам некоторое представление о том, каким способом в конечном счете может быть описана физика электромагнитных явлений.

§ 4. Законы электромагнетизма

Первый закон электромагнетизма описывает поток электри­ческого поля:
