Подготавливая план проводки, обязательно составляют чертеж квартиры с предполагаемой расстановкой в ней мебели и бытовых приборов. При этом нужно предусмотреть, чтобы при возможном переустройстве интерьера оставался свободным доступ к установленному светотехническому оборудованию. Осветительные провода могут иметь площадь поперечного сечения 1,5 мм2, а для розеток желательны провода с поперечным сечением 2,5 мм2. Так как сейчас возросла мощность бытовой техники, то имеет смысл провести для кухни проводку проводом в 2,5 мм2 или даже 4,0 мм2. Кстати, для электроплиты также используется провод сечением 4,0 мм2 [21].

Основные токовые нагрузки обычно потребляет оборудование кухни, ванной комнаты, электрические теплые полы и водонагреватели (если они установлены). Стиральные и посудомоечные машины, электрический духовой шкаф газовой плиты, электрические плиты, теплые полы, проточные и накопительные водонагреватели, а также газовые котлы отопления с электроподжигом необходимо разделять на отдельные группы электропитания, идущие от основного электрического щита с установленными в нем аппаратами защиты. Остальное оборудование в кухне, такое как микроволновая печь, электрический чайник, измельчитель мусора и др., можно распределить еще на две группы.

Все прочие розеточные и световые группы потребляют значительно меньше электрической энергии, поэтому возможно, к примеру, объединение двух комнат на одну световую и одну розеточную линии.

Примерные значения допустимых токов и мощностей для медных и алюминиевых проводов площадью сечения от 0,75 до 25 мм2 приведены в табл. 1.5.

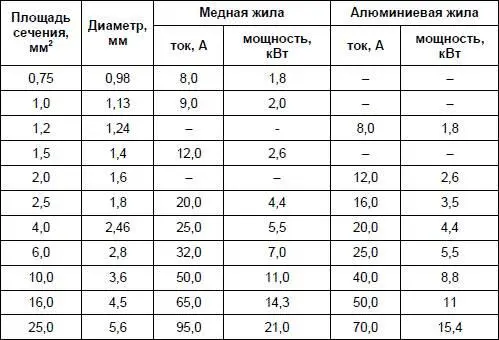

Таблица 1.5. Допустимая нагрузка на электрические кабели и провода

Как видно из табл. 1.5, для медных проводов сечением 2,5 мм2 допустимый ток составляет 20 А, что соответствует мощности 4,4 кВт в однофазной сети и 13,2 кВт – в трехфазной. Для алюминиевого провода при данном сечении такая нагрузка велика. При сечении 2,5 мм2 алюминиевого провода ток не должен превышать 16 А, а мощность – 3,5 кВт.

Произвести требуемые электротехнические расчеты при выборе электропровода можно с помощью диаграммы на рис. 1.22.

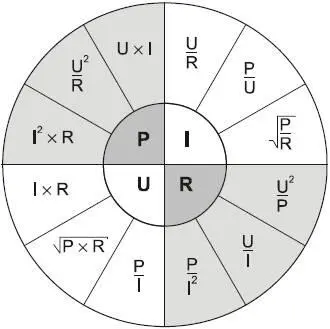

Рис. 1.22. Диаграмма для электротехнических расчетов

Данные о кабелях марки ВВГ производства компания Exwire (г. Псков, http://www.exwire.ru/) и NYM производства ООО «Конкорд» и ЗАО «Севкабель», которые пригодны для монтажа электропроводки внутри деревянного дома, приведены в прил. П 1.4.

К выбранному кабелю необходимо подобрать набор электроустановочных скоб с гвоздями в зависимости от формы сечения кабеля (рис. 1.23) [22]. Скобу крепят гвоздем к деревянным или отштукатуренным поверхностям, гипсокартону, ГВЛ.

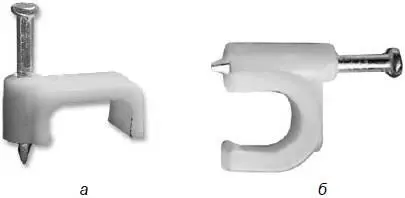

Рис. 1.23. Электроустановочные скобы прямоугольного (а) и круглого (б) профиля

В прил. П1.5 приведен ассортимент электроустановочных скоб прямоугольного и круглого профиля производства фирмы ООО «МЕГО» (г. Санкт-Петербург, http://www.mego.spb.ru/).

1.7.4. Электроустановочные устройства

Для открытой электропроводки в деревянном доме нужны и соответствующие электроустановочные устройства: розетки, выключатели и ответвительные коробки.

Конструкция электроустановочных устройств должна обеспечивать безопасность. В связи с этим их неизолированные токоведущие части должны быть недоступны для прикосновения. Существует много различных вариантов исполнения, которые соответствуют основным факторам:

• условия эксплуатации (в сухом или сыром помещении);

• место установки (на стене, потолке, шнуре к светильнику, корпусе бытового электроприбора);

• вид проводки (открытая или скрытая);

• необходимость в защитном заземлении (занулении);

• назначение (управление одной лампой, несколькими лампами или группой ламп в люстре).

Электроустановочные устройства рассчитаны на длительную эксплуатацию (20–30 лет). Зачастую некоторые устройства выходят из строя раньше установленного срока. Это происходит из-за несовершенства конструкции, крепления, высоких нагрузок или производственных дефектов. Но это не значит, что такое электроустановочное устройство сразу нужно менять на новое, чаще его можно отремонтировать, отрегулировать. Для выполнения ремонта желательно знать основные типы электроустановочных устройств, принцип их работы и причины возможных поломок [23].

По условиям эксплуатации или степени защиты от внешних воздействий электроустановочные устройства классифицированы IP-кодом. Структура кода состоит из указателя IP и следующих за ним двух цифр. Первая (от 0 до 6) показывает степень защиты устройства от проникновения внутрь него посторонних предметов и пыли, вторая (от 0 до 8) – стойкость к воздействию влаги. Большинство выключателей и розеток для помещений с нормальными климатическими условиями имеют степень защиты IP20. Устройства в брызгозащищенном или влагозащищенном исполнении, предназначенные для помещений с повышенной влажностью, например ванных комнат, должны быть выполнены по нормам, описанным в ПУЭ (начиная от IP44).

Электророзетки

Отечественная компания OOO «ГУСИ электрик» (г. Смоленск, http://www.gusi.ru/) выпускает набор очень компактных электроустановочных изделий для открытой проводки (серия С9 «Ego»). Серия выделяется из общего ряда аналогичной продукции своим широким ассортиментом (21 наименование), выполненным в четырех цветах: белый, светло-серый, бежевый и матовое серебро. На рис. 1.24 и 1.25 приведен общий вид розеток для открытой проводки, которые могут быть установлены в деревянном доме.

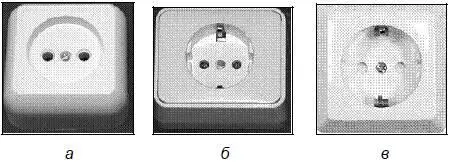

Рис. 1.24. Внешний вид розеток для открытой проводки 16А 250В производства OOO «ГУСИ электрик»: а – С9Р1 без БЗК; б – С9Р3 с БЗК; в – С9Р9" влагозащищенная с БЗК

Рис. 1.25. Модели розеток для открытой проводки различных производителей: а – «Прима РА-10-164-б», Schneider Electric, (WESSEN), Марий Эл; б – «Пальмира РА-16-654» Электропульт завод ОАО, г. Санкт-Петербург; в – STANDARD

При выборе розетки следует обратить внимание в первую очередь, на какую силу тока она рассчитана. Этот показатель зависит от применяемых материалов и конструкции.

Основание, к которому присоединяются токопроводящая, крепежная арматура и лицевая панель, может быть керамическим или пластмассовым. Практически все европейские фирмы отдают предпочтение пластиковым основаниям, выполненным из поликарбоната со специальными добавками, не поддерживающими горения. Желательно подобрать такой цвет и дизайн корпуса розеток, чтобы они гармонировали со стенами и интерьером.
