Система с соединительными коробками имеет соединительную (ответвительную) коробку для каждого светильника. Коробки располагают на одном питающем кабеле в удобных местах. Кабель (провод) идет от каждой коробки к потолочной декоративной розетке (светильнику), а второй кабель – от коробки к выключателю. На практике большинство осветительных цепей представляют собой комбинацию этих двух систем.

После составления схемы и определения необходимого количества устройств и материалов закупают выбранные провода, электроустановочные изделия и клеммные колодки в виде полосы 12 шт. (сечением 6 мм2, 10 мм2 и 12 мм2) и приступают к монтажу электропроводки в деревянном загородном доме.

Основные операции при монтаже проводки:

• разметка мест установки токоприемников, штепсельных розеток и выключателей;

• разметка мест прокладки проводов по стенам и потолку;

• разметка мест проходов проводов через стены и междуэтажные перекрытия;

• разметка мест ответвлений проводов и установки коробок;

• прокладка проводов со всеми соединениями;

• крепление проводов к изолирующим опорам или закрепление их скобами;

• оконцевание проводов и присоединение их к токоприемникам.

Электропроводка должна обеспечивать возможность легкого распознавания по всей длине проводников по цветам согласно ПЭУ-7:

• голубого цвета – для обозначения нулевого рабочего проводника;

• двухцветная комбинация зелено-желтого цвета – для обозначения нулевого защитного проводника;

• черного, коричневого, красного, фиолетового, серого, розового, белого, оранжевого, бирюзового цветов – для обозначения фазного проводника.

Инструменты, необходимые для монтажа проводки:

• набор отверток;

• стриппер (щипцы для снятия изоляции с провода);

• плоскогубцы;

• кусачки;

• молоток;

• нож;

• электродрель с перьевыми сверлами диаметром 18 и 20 мм;

• изоляционная лента;

• мел или карандаш;

• индикаторная отвертка;

• линейка.

В список инструментов включена электродрель с перьевыми сверлами, она понадобится при сверлении отверстий между помещениями. Если длины сверл не хватит для сквозного сверления, придется использовать змеевидное сверло "Зубр" (спираль Левиса) соответствующего диаметра.

Перед началом монтажа электропроводки в доме в целях безопасности необходимо обесточить электрощиток, электросчетчик и автоматические выключатели. Для этого необходимо отключить вводное устройство, другими словами выключить автоматический выключатель АП 50, установленный на доме (см. рис. 1.2). Автоматические выключатели на электрощитке также следует поставить в положение " отключено".

Разметку трассы электропроводки начинают с выбора мест установки светильников, выключателей и штепсельных розеток. Размечают места крепления стационарных осветительных приборов (потолочных и настенных) и выключателей (или многоклавишного выключателя) к ним.

Отводы от выключателей к светильникам прокладывают вертикально. Высоту выключателей выбирают либо на уровне ладони опущенной руки (0,7–0,9 м от пола), либо примерно на уровне глаз (1,6–1,8 м от пола), как кому нравится.

Штепсельные розетки устанавливают, учитывая планировку комнаты и количество возможных электроприборов. Штепсельные розетки целесообразно устанавливать на высоте 300 мм от пола, а над письменным столом и в подобных местах на высоте 1 м. Линию проводки для штепсельных розеток прокладывают непосредственно на выбранной высоте их размещения, параллельно полу. Желательно продумать количество штепсельных розеток, предусмотреть двойные, тройные и счетверенные изделия, чтобы потом не приходилось злоупотреблять удлинителями и тройниками.

Все соединения (ответвления) проводов выполняют только в ответвительных коробках. В комнате следует иметь отдельные группы (магистрали) для освещения и для розеток. Если предусматривается подключение компьютеров, они должны питаться от штепсельных розеток самостоятельной группы, со своим автоматическим выключателем на электрощитке.

После разметки крепят саморезами ответвительные коробки (рис. 1.28), розетки, выключатели и светильники на потолке.

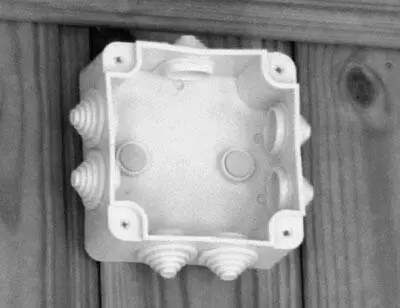

Рис. 1.28. Ответвительная коробка, закрепленная на деревянной стене

Отрезают необходимые куски провода равные длине от каждого определенного выключателя до его ответвительной коробки, от определенной розетки до ее ответвительной коробки, от каждого светильника до его ответвительной коробки, между ответвительными коробками в группах, и от групп ответвительных коробок до автоматических выключателей на электрощитке. Куски проводов отрезают несколько большей длины, чем было измерено, с учетом подключения установочных элементов и монтажа в ответвительных коробках. К каждому получившемуся отрезку провода приклеивают скотчем полоску бумаги и на ней шариковой ручкой помечают, к какому конкретно электроустановочному изделию этот провод относится.

С двух концов, у каждого получившегося куска провода, аккуратно снимают стриппером, в крайнем случае ножом, изоляцию на длину примерно 25–30 мм.

Выравнивают отрезки провода, и затем каждый отрезок подключают к определенной розетке, выключателю и светильнику. Заметим, что у некоторых моделей современных выключателей указывается контакт подключения фазового провода (рис. 1.29).

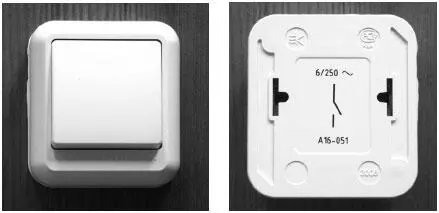

Рис. 1.29. Выключатель с указанием его подключения

Подключенные провода к установочным изделиям крепят к деревянной стене с помощью электротехнических пластмассовых скобок, а свободные их концы заводят в ответвительные коробки (рис. 1.30).

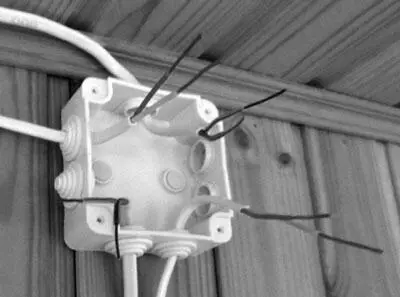

Рис. 1.30. Концы проводов, заведенные в ответвительную коробку

Перед заводом концов проводов у заглушек, закрывающих отверстия коробок, прорезают отверстия, соответствующие диаметру проводов, и в них пропускают концы. Кабели и провода прокладывают по горизонтальным и вертикальным линиям. Скобки устанавливают с шагом 30 см.

Монтируют провода между ответвительными коробками, а от выделенных групп энергопотребителей проводят провода к определенным автоматическим выключателям на электрощитке, не подключая их.

Оголенные концы проводов в ответвительных коробках скручивают согласно схеме (рис. 1.31). Каждую скрутку вставляют в отверстие клеммной колодки, на всю ее длину, и производят крепеж двумя винтами. Такое соединение, как показала практика, получается достаточно надежным. Кончики скруток, вышедшие из клеммной колодки, откусывают кусачками. Укладывают провода в коробки и закрывают их крышками.
