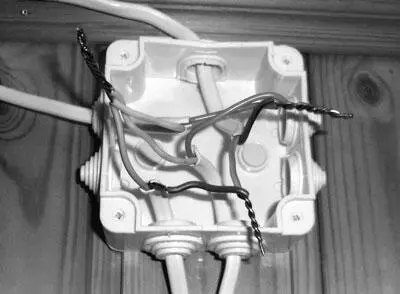

Рис. 1.31. Скрутки проводов в ответвительной коробке

Сделав все соединения в ответвительных коробках, подсоединяют фазовый провод каждой групповой цепи к своему автоматическому выключателю, а нулевой провод – к нулевой шине.

Включают вводное устройство и автоматические выключатели. Если включить светильник, то он должен загореться.

1.7.7. Устройство защитного отключения (УЗО)

Минимальный ток, протекание которого уже ощущается человеческим организмом, составляет 5 мА. Следующей нормируемой величиной является так называемый ток неотпускания, равный 10 мА. При протекании через человеческое тело тока такой силы происходит самопроизвольное сокращение мышц. Электроток силой 30 мА уже может вызвать паралич дыхания. Необратимые процессы, связанные с кровотечениями и сердечной аритмией, начинаются в организме человека после протекания через его тело тока силой 50 мА. Летальный же исход возможен при воздействии тока силой 100 мА. Очевидно, что защищаться следует уже от тока, равного 10 мА [26].

Для защиты людей от поражения электрическим током в тех случаях, когда произошло повреждение изоляции, при случайном прикосновении к неизолированным токоведущим частям электрооборудования предназначено устройство защитного отключения (УЗО). Функционально УЗО можно определить как быстродействующий защитный выключатель, реагирующий на дифференциальный ток утечки в проводниках, проводящих электроэнергию к защищаемой электроустановке.

Устройства с током утечки 10 и 30 мА защищают человека, а УЗО с током утечки 100 и 300 мА ставят в качестве вводного устройства, например на вводе в коттедж, и предназначены для защиты от пожара. Для квартиры можно поставить одно УЗО с током утечки 30 мА в квартирном электрическом щитке на лестничной площадке. Но в случае возникновения тока утечки устройство обесточит квартиру полностью. Поэтому лучше установить УЗО на групповую электрическую цепь: группу освещения, группу розеток, стиральную машину, помещение с повышенной опасностью поражения током и т. п. Если возник ток утечки в групповой цепи, например в группе розеток, то будет отключена только эта группа, а другие электроприборы будут работать. На розеточную группу и осветительную сеть можно поставить УЗО на 30 мА. Для защиты розеток в ванной комнате, а также розеток для электропитания оборудования, работающего на земле, ставят УЗО с током утечки 10 мА, если для них выделены отдельные линии, если одна линия, например для ванной, коридора и кухни, то нужно ставить УЗО с током утечки 30 мА.

Итак, своевременное реагирование автоматики на ток менее 500 мА защищает объект от возгорания, а на ток менее 10 мА – защищает человека от последствий случайного прикосновения к токоведущим частям.

На сегодня установка УЗО во многих зарубежных странах давно стала обязательной в каждом деревянном доме и квартире [27].

Электротехническая промышленность выпускает различные устройства защитного отключения (рис. 1.32), но все они имеют одну основную характеристику: номинальное значение дифференциального тока, при котором происходит срабатывание УЗО.

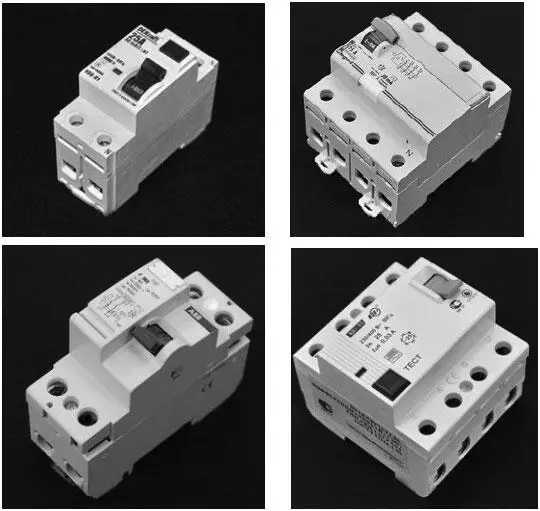

Рис. 1.32. Модели УЗО, совмещенные с автоматическим выключателем

Кроме этого, при выборе УЗО необходимо обратить внимание на его тип. Чаще всего в жилых помещениях применяют УЗО класса АС, гарантирующее защиту от тока утечки синусоидальной переменной формы. Этот тип, кстати, наиболее дешевый. Но, как известно, на безопасности экономить не стоит, поэтому более предпочтительны устройства типа А, поскольку они срабатывают как при переменном, так и при постоянном дифференциальном токе, ведь использование различных видов тока присуще компьютерам, аудио-, видеосистемам и т. п.

Если говорить о конструкции, то УЗО может быть электронным либо электромеханическим. Первые базируются на электронной схеме, для функционирования которой необходима энергия, поступающая от внешних источников или от контролируемой сети, вторые же обходятся без питания, поскольку достаточно появления дифференциального тока. Поэтому, несмотря на то, что электромеханические устройства защитного отключения несколько дороже электронных аналогов, они считаются более надежными, т. к. могут выполнять свою защитную функцию даже в случае обрыва проводников. В то время как электронное УЗО при отсутствии тока либо выходе из строя электрической схемы уже не сработает.

В цепи, где действует УЗО, нулевой рабочий провод не должен иметь контакта с нулевым проводом заземления и заземленными элементами на участке.

Приобретая устройства защитного отключения, следует остановить свой выбор на УЗО, которые представляют собой единую конструкцию с АВ (автоматическим выключателем), который обеспечивает защиту от сверхтока.

Глава 2

Автономные источники электроэнергии загородного дома

Очень часто загородный дом находится вдали от централизованных источников электроэнергии. В связи с этим возникает необходимость иметь автономные источники электроснабжения. Помимо прочего, их наличие позволяет сделать дом неуязвимым от воздействия различного рода неблагоприятных факторов, связанных с частым отключением электроэнергии и ее длительным отсутствием. Обеспечить постоянное электропитание дома можно с помощью различных устройств: генераторов на жидком топливе, ветрогенераторов, солнечных батарей, термогенераторов и др. Выбор источника электрической энергии зависит от конкретных природных условий и экономической состоятельности владельца дома.

2.1. Постановка и решение проблемы

Полностью энергетически независимый загородный дом создать можно, но стоимость такого проекта будет довольно высокой. Такой «островок жизни» должен иметь генераторные электростанции на жидком топливе, ветрогенераторы, солнечные батареи и инверторно-аккумулярные системы (рис. 2.1) [1].

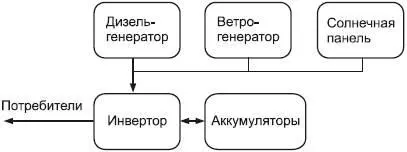

Рис. 2.1. Автономная система энергопитания загородного дома

Примечание

Инверторы – это преобразователи напряжения постоянного тока (преобразователи постоянного напряжения) от аккумуляторных или солнечных батарей, топливных и других генераторов, гидрогенераторов малой мощности в переменное напряжение 220 В 50 Гц.

Сравнивать эффективность получения электричества от любого из существующих автономных источников и из центральной сети невозможно в принципе [2].
