Токопроводящие части розетки могут состоять из латуни без покрытия, луженой латуни или бронзы. Иногда встречаются и латунные элементы с другими покрытиями. Пожалуй, самыми плохими следует признать латунные контакты. В присутствии малейшего количества влаги, особенно при соприкосновении с алюминиевыми проводами, латунные контакты быстро тускнеют и даже зеленеют, что плохо сказывается на их проводящих свойствах. К тому же они плохо пружинят, из-за чего через какое-то время розетки разбалтываются. Чтобы избежать этого, в некоторых розетках применяют пружинящие шайбы, не позволяющие контактным лепесткам розетки отходить слишком далеко друг от друга. Обычно так устроены универсальные розетки.

Несколько лучше ведут себя луженые контакты, внешне выглядящие как матово-белый металл. Они меньше подвержены коррозии и при необходимости легче паяются. Луженая поверхность таких контактов отличается достаточной мягкостью, поэтому плотно прилегает к штырям вилки.

Лучшими, хотя и редко встречающимися, являются бронзовые контакты. Внешне они напоминают латунные, но обычно имеют матовый и более темный цвет. Основное их достоинство – превосходные пружинные свойства, позволяющие прочно удерживать вилку в розетке.

Как правило, крепление проводов к контактной части розетки осуществляется винтовым соединением. Некоторые фирмы, ABB и JADO, в большинстве своих изделий используют контактный узел прижимного типа, без винтов. Он является саморегулирующимся механизмом и постоянно плотно удерживает провод, обеспечивая тем самым необходимый контакт в течение всего срока службы изделия. В розетках испанской компании BJC благодаря специальной форме прижимного элемента обеспечивается максимальная площадь контакта и надежная фиксация провода, независимо от того, гибкий или жесткий тип кабеля применяется при монтаже.

Следует предпочесть розетки с прижимной пружиной, которая обладает наибольшей надежностью. Если розетки будут располагаться непосредственно у плинтуса, нужно выбрать изделия с перемещающейся заслонкой, предохраняющей от попадания внутрь посторонних предметов.

Выключатели

Выбор выключателей на рынке России довольно большой, поэтому выбирать подходящее устройство нужно по его основным параметрам:

• конструкции механизма (клавишный выключатель, перекидной, поворотный, кнопочный, шнуровой);

• конструкции корпуса (для скрытой или открытой проводки, для установки на проводе, для встраивания в электроприборы);

• числу полюсов и коммутирующих цепей;

• номинальному коммутируемому току.

Механический износ контактов выключателей происходит из-за их истирания, расклепывания, оплавления вольтовой дугой, возникающей в момент разрыва контактов или вибрации контактной пластины после удара контакта о контакт. Наибольший износ возникает при медленном разведении контактов, когда вольтова дуга продолжается значительное время. Поэтому предпочтительнее конструкция, обеспечивающая более быстрое разведение контактов.

Самым опасным для выключателя является постоянное искрение из-за ненадежного прилегания контактов во включенном состоянии. Причиной может быть недостаточное усилие перекидной пружины, окисление, загрязнение контактов. Дефект можно заметить по миганию лампы, в цепи которой стоит неисправный выключатель. Такая неисправность подлежит немедленному устранению во избежание окончательной поломки выключателя.

В настоящее время на рынке представлены выключатели различной сложности и стоимости, так что выбрать можно устройство по своему вкусу (рис. 1.26).

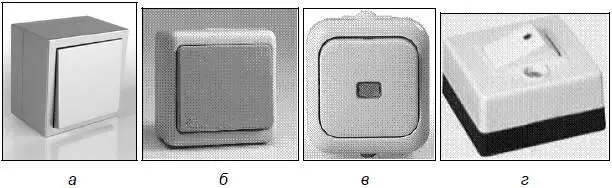

Рис. 1.26. Модели выключателей для открытой проводки: а – С9В1 (ООО «ГУСИ электрик»); б – Sintra 65 (General Electric); в – ENSTO (Финляндия); г – ALH 3111

Укажем отличительные особенности некоторых изделий. Корпус выключателя Sintra 65 сделан из ABS-пластика, который увеличивает прочность материала к воздействию температур и солнечных лучей. Не имеет аналогов на российском рынке. Полная защита от воды и пыли, класс защиты IP65. Выключатель ENSTO снабжен пружинными клеммами. Возможно подключение поискового света, изделие поставляется с прозрачной линзой. Нажимной выключатель имеет функцию нормально замкнутого и нормально разомкнутого контакта. N-клемма. Класс защиты IP44.

1.7.5. Ответвительные коробки

Ответвительная коробка предназначена для выполнения в ней соединений и ответвлений кабелей круглого или прямоугольного сечений. Коробка состоит из корпуса и крышки. Корпус может иметь несколько отверстий для ввода и отвода кабеля. Коробки ответвительные изготавливаются из трудносгораемой пластмассы. После окончания электромонтажных работ ответвительные коробки закрывают крышками, в зависимости от конструкции прикручивают винтами или защелкивают. Ответвительные коробки бывают для внутренней и внешней проводок.

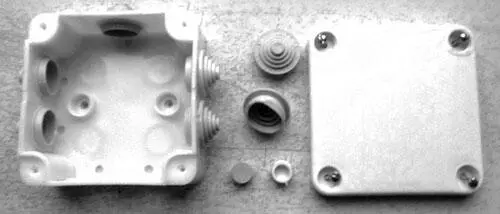

В комплект ответвительной коробки, как правило, входят: коробка с крышкой (в зависимости от типа крышки могут быть винты для ее крепления), набор втулок для уплотнения ввода провода, шурупы для крепления коробки на стену и пластмассовые заглушки отверстий шурупов крепления (рис. 1.27).

Рис. 1.27. Комплект ответвительной коробки 100/100 мм, IP44

При выборе ответвительной коробки необходимо обратить внимание на количество в ней отверстий для подключения проводов и ее размер. Удобными при монтаже являются коробки размером 100/100 мм.

1.7.6. Монтаж проводки

Прежде чем приступать к прокладке электропроводки, необходимо иметь ее принципиальную электрическую схему. Составление схемы обычно начинают с электрического щитка. В доме может быть несколько разных видов электрических цепей, подающих энергию к розеткам для переносных электроприборов, светильникам и их выключателям, к мощному электрооборудованию типа электроплиты или бойлера и, возможно, к наружным розеткам и светильникам. В стандартном современном доме есть, по крайней мере, две электрические цепи для розеток и освещения.

Электрические щитки, как правило, бывают типовыми и на них число установленных автоматических выключателей должно соответствовать количеству определенных электрических цепей.

Принципиальную схему каждой из групповых цепей рисуют на общем плане. Следует по возможности применять радиальную структуру построения электропроводки от одного щитка. При этом провод идет от автомата к каждой розетке или соединительному устройству с предохранителем по очереди, заканчиваясь у самой дальней розетки. Размер провода и номинал предохранителя зависят от площади помещения, где установлена цепь. Площадь радиальной цепи с проводом сечением 2,5 мм2 не должна превышать 50 м2. Такая цепь может обеспечить неограниченное число розеток. Электроприбор с большой потребляемой мощностью должен иметь собственную радиальную схему подключения. Домашние осветительные цепи также делают по радиальному типу [24, 25].
