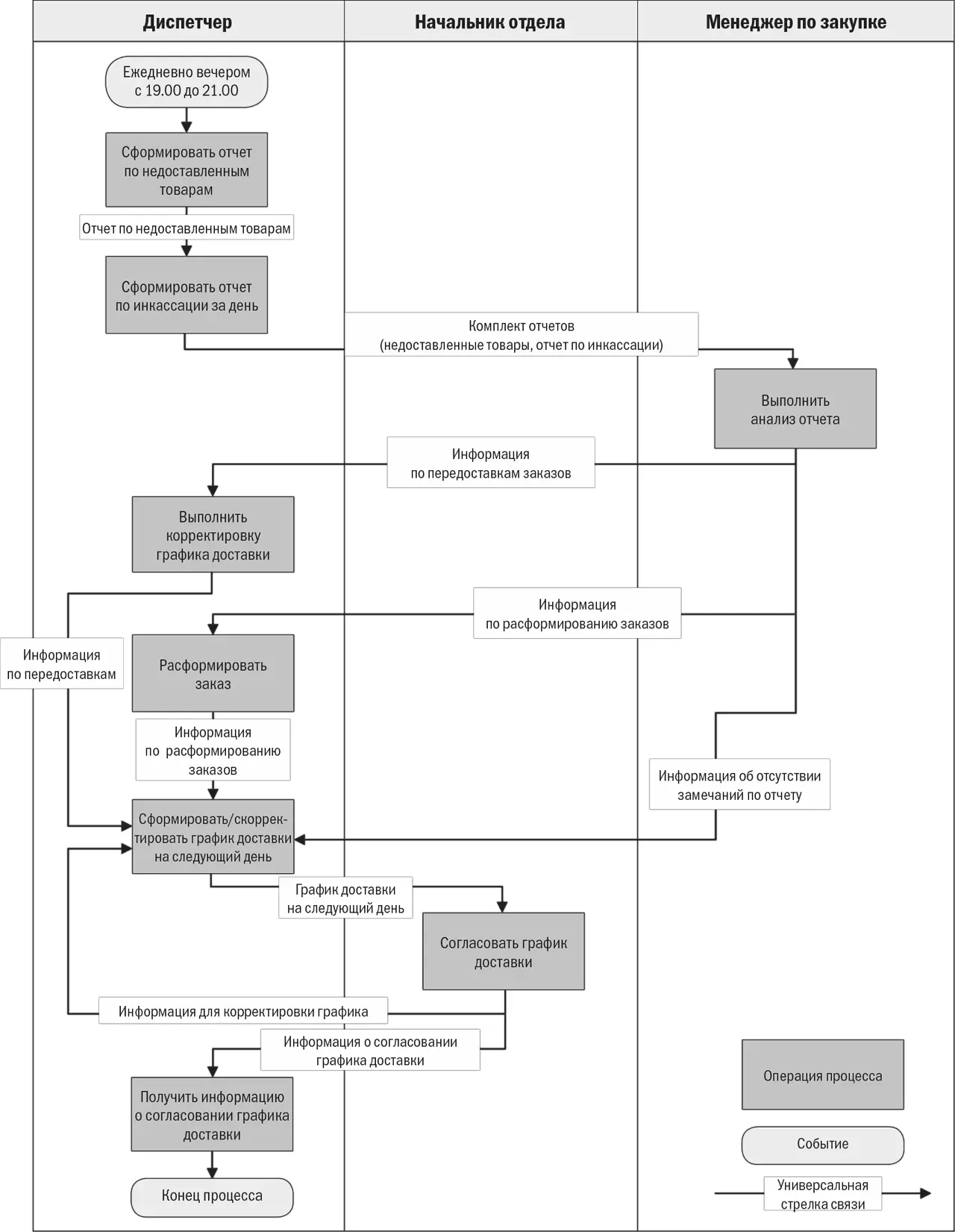

Рис. 4.7.2.Схема процесса в нотации «Простая блок-схема» в MS Visio (без движения документов, без использования блока «Решение»)

Анализ доставок за предыдущий день. Корректировка графика доставки на следующий день

Плюсы и минусы графического изображения процесса в форме, представленной на рис. 4.7.2, показаны ниже.

Плюс

1. Простота и наглядность для исполнителя.

2. На лист можно поместить больше информации, чем в случае формата, использованного на рис. 4.7.1

Минус

1. Логика принятия решений скрыта внутри операций процесса.

2. Графическую схему целесообразно сопровождать таблицей с текстовым описанием операций процесса

Применение схем в таком же формате, как представленный на рис. 4.7.2, удобно как для разработчиков (бизнес-аналитиков), так и для сотрудников.

На рис. 4.7.3 показана схема процесса, сформированная в нотации «Процедура» среды моделирования Business Studio. Схема имеет несколько особенностей. Во-первых, блоки «Решение» [101]использованы нестандартным образом – не как графический элемент для отображения ветвления (оператор логики, развилка, гейтвей), а как полноценная операция процесса, связанная с принятием решений. Использование ромбика (вместо четырехугольника) делает схему нагляднее. При этом в атрибуты ромбика можно внести любую текстовую информацию: описание, начало, завершение, требование к срокам и т. п.

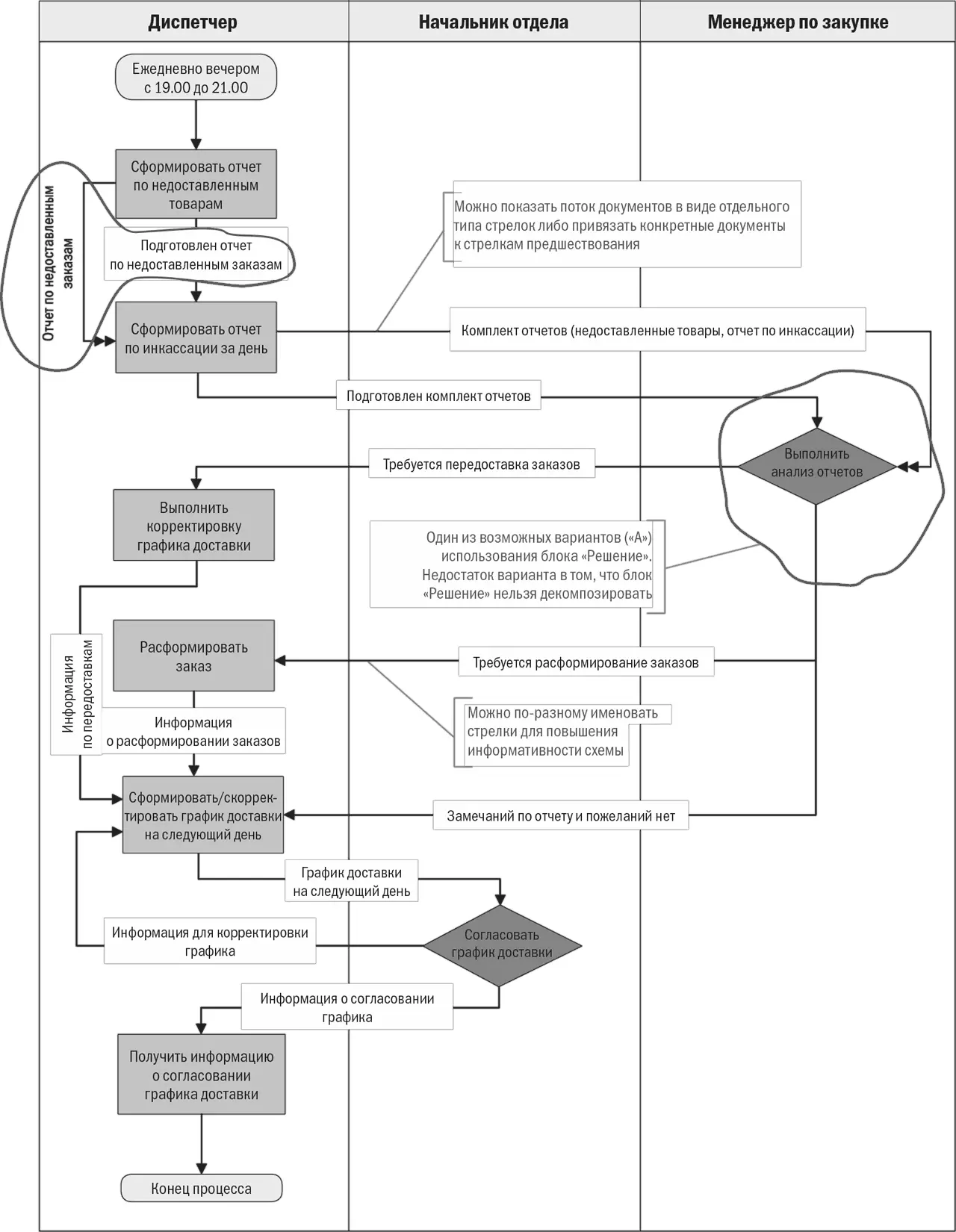

Рис. 4.7.3.Процедура системы Business Studio (вариант с нестандартным использованием блоков «Решение»)

Анализ доставок за предыдущий день. Корректировка графика доставки на следующий день

Вторая особенность схемы процесса на рис. 4.7.3 – применение стрелок. Для отображения последовательности операций полезно использовать стрелку с одним наконечником – стрелку «Связь предшествования». Для отображения движения документов применяют стрелку с двумя наконечниками. Но именно в Business Studio можно пользоваться только одним типом стрелок – стрелками «Связь предшествования», а к именованным стрелкам привязывать необходимое количество документов, которые определены в справочнике объектов деятельности. Такой подход позволяет сократить количество графических элементов на схеме процесса и при этом вывести в регламент процесса необходимую информацию о входящих и исходящих документах.

Таким образом, не загромождая схему лишними элементами, мы можем полностью описать процесс и выгрузить в регламент всю необходимую информацию.

Тот факт, что название стрелки в Business Studio не зависит от документов, которые к ней привязаны, позволяет именовать стрелки понятным и удобным для сотрудников образом. Например, к стрелке предшествования «Подготовлен комплект отчетов» можно привязать комплект конкретных документов. Название стрелки в этом случае указывает исполнителю на событие, завершившее предыдущую операцию, – «Сформировать отчет по инкассации за день». (Замечу, что в методологии компании СТУ [102]стрелка после операции процесса – это сущность, а не событие. После блока «Решение» можно показывать его возможные результаты.)

Плюсы и минусы графического представления процесса на рис. 4.7.3 показаны ниже.

Плюс

1. Простота представления.

2. Акцентирование внимания исполнителя на операции, связанной с принятием решения/ветвлением процесса.

3. На листе формата А4 может располагаться большой объем информации (возможны разночтения)

Минус

1. Блок «Решение» не декомпозируется.

2. Неоднозначность в именовании стрелок

Обратите внимание, что в Business Studio нотация «Процедура» может использоваться по-разному.

На рис. 4.7.4 представлена схема рассматриваемого процесса, разработанная в нотации ARIS eEPC. Замечу, что в схему не поместились некоторые операции процесса. Эта неполная схема простейшего процесса, выполненная в нотации ARIS eEPC, содержит четыре оператора логики и восемь событий. Человек, читающий схему, должен уметь правильно интерпретировать все эти логические операторы. Без специального обучения и наличия некоторых навыков чтения подобных схем рядовой сотрудник вряд ли сможет понять логику рассматриваемого процесса без подробного текстового описания или без помощи квалифицированного бизнес-аналитика.

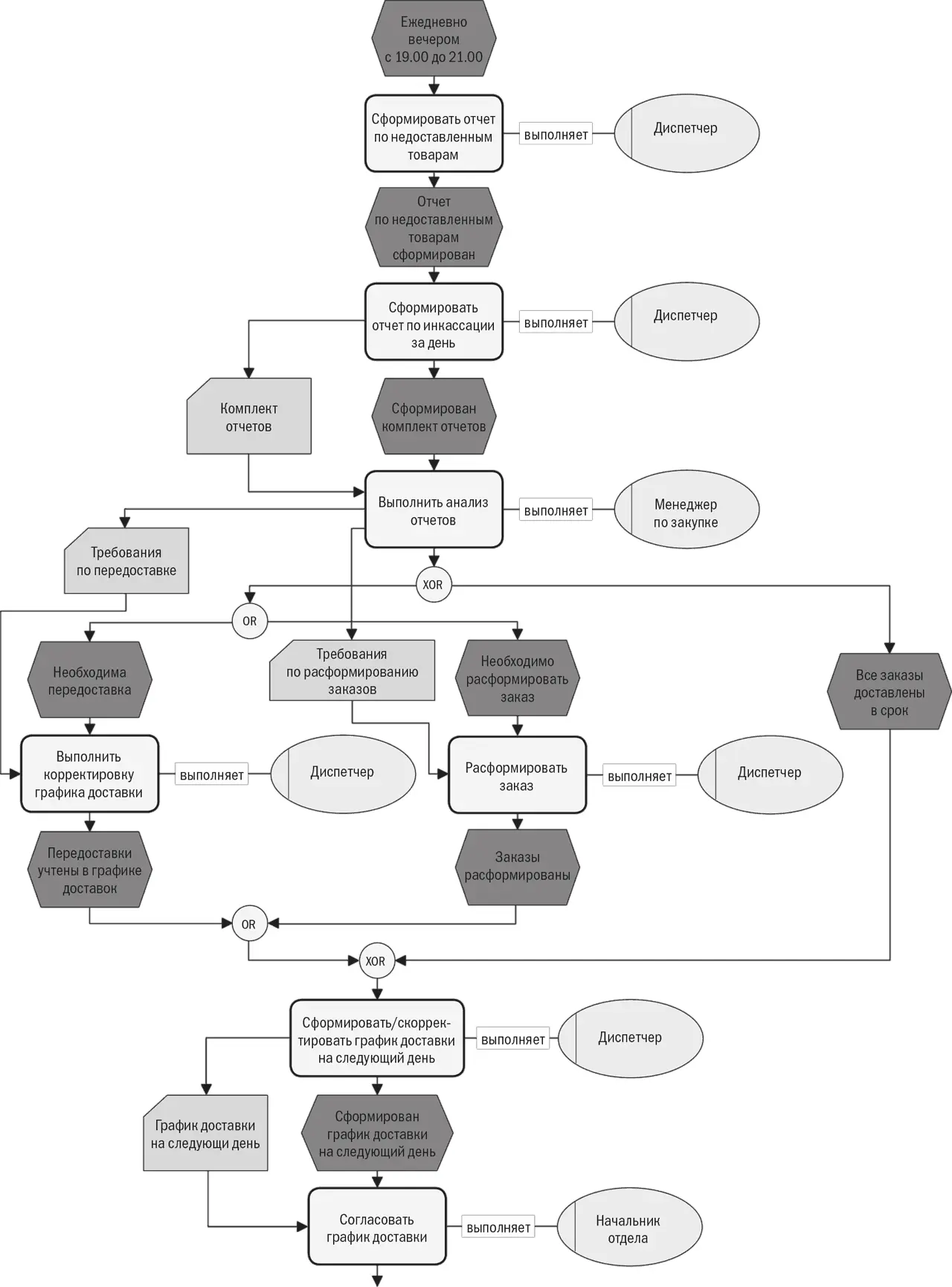

Рис. 4.7.4.Схема процесса в нотации ARIS eEPC (сформирована в Business Studio)

OR – неисключающее логическое «ИЛИ»; XOR – исключающее логическое «ИЛИ».

Замечу, что схема процесса в нотации ARIS eEPC занимает намного больше места, чем схемы на предыдущих рисунках. Трудоемкость ее формирования также гораздо выше.

Плюс

1. При формировании схемы выдерживается строгая, формальная логика процесса.

2. Четко определены все события, возникающие по ходу процесса

Минус

1. Сложность восприятия.

2. Трудоемкость формирования схемы.

3. У сотрудников должны быть специальные навыки и опыт интерпретации подобных схем.

4. Информационная избыточность.

5. Занимает слишком много места, что неудобно для документирования

На рис. 4.7.5 изображен тот же процесс в нотации BPMN. Как видим, этот рисунок похож на рис. 4.7.1: в нотации BPMN задачи изображаются прямоугольниками, развилки – ромбами, данные – пиктограммой, похожей на документ. Потоки управления – сплошные линии, потоки данных – пунктирные.

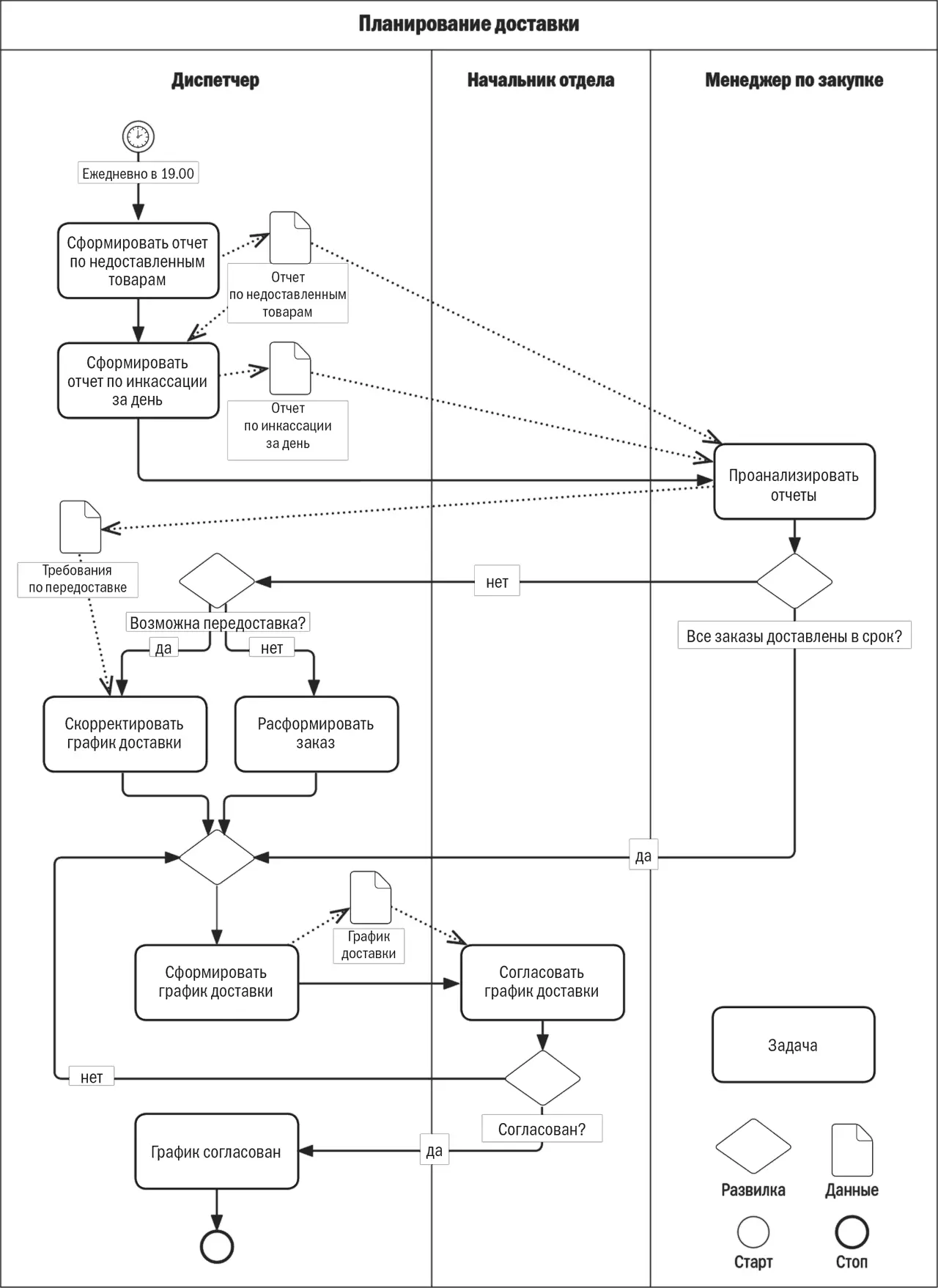

Рис. 4.7.5.Схема процесса в нотации BPMN 2.0

Надо учитывать, что на этой диаграмме задействована только малая часть нотации BPMN: лишь один вид развилок из пяти имеющихся и один вид задач из восьми. Помимо более широкой палитры, эту нотацию отличает возможность моделировать не только изолированный поток работ, но и несколько процессов, взаимодействующих друг с другом через сообщения или данные. Кроме того, это более строгая нотация: в ней определены не только значки, но и правила, по которым они могут сочетаться друг с другом. Необходимость таких правил диктуется тем, что нотация BPMN ориентирована и на то, что ее будут читать люди, и на непосредственное исполнение специальным программным обеспечением – движком BPM-системы. В то же время, как показывает данный пример, при использовании ограниченного подмножества BPMN оказывается не сложнее привычной блок-схемы.
