Чтобы диаграммы правильно передавали вашу оценку роли тех или иных изменений, учитывайте факторы, влияющие на рисунок:

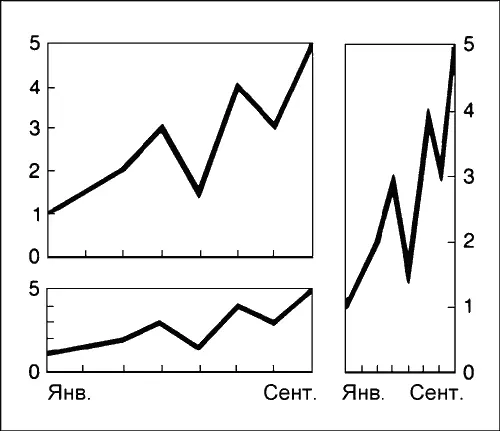

Форма диаграммы – от низкой и широкой до узкой и высокой.

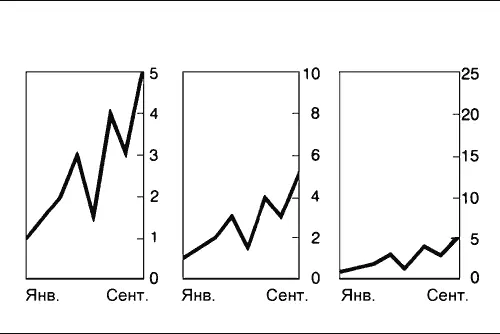

Шаг шкалы – от 0 до 5, от 0 до 10 или от 0 до 25.

Эти и другие важные моменты, связанные со шкалами, рассматриваются в комментарии к диаграммам в данной главе.

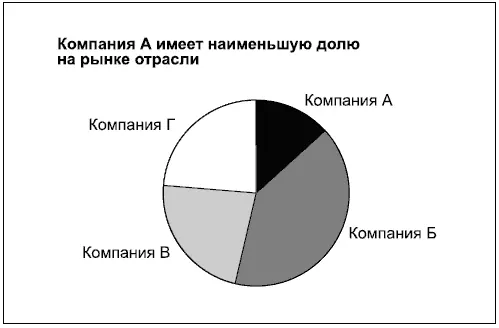

Диаграмма 1 иллюстрирует простейшее – и единственно верное – использование круговой диаграммы: сравнение нескольких компонентов. Для различения компаний использованы четыре оттенка заливки. Самый темный из них отведен компании А, чтобы акцентировать внимание на данных, указанных в заголовке.

№ 1

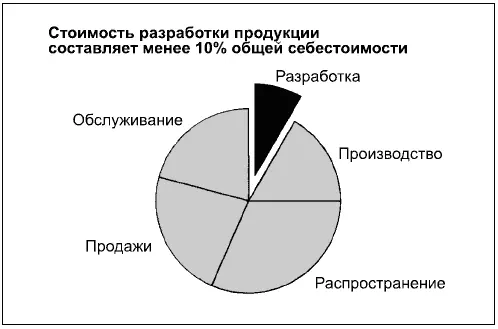

Диаграмма 2 показывает два способа привлечения внимания к компоненту: 1) использование более темной заливки и 2) отделение сегмента от остальной части круга. В данном примере компоненты расположены согласно обычному в бизнесе циклу операций.

№ 2

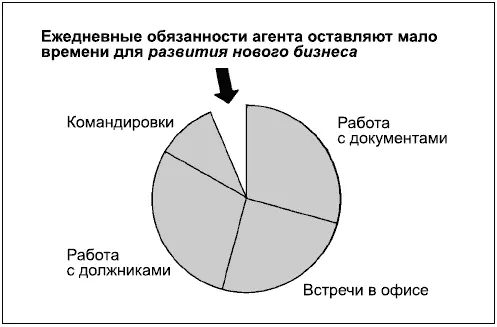

Так как глаз человека всегда стремится завершить окружность, отсутствие сегмента привлекает внимание к недостающему компоненту как показано на диаграмме 3. В этом случае недостаточность усилий по развитию нового бизнеса показана отсутствием сегмента. Стрелка привлекает дополнительное внимание к сектору.

№ 3

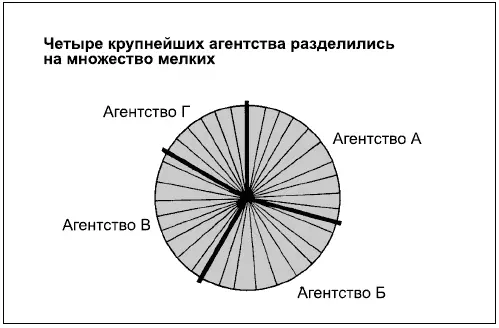

Диаграмма 4 противоречит правилу использования не более шести компонентов в круговой диаграмме. В данном случае это сделано для того, чтобы подчеркнуть наличие большого количества агентств. Обратите внимание: определить размер каждого компонента практически невозможно; если это необходимо, лучше отобразите данные в форме таблицы или линейчатой диаграммы (см. диаграммы 12 и 13).

№ 4

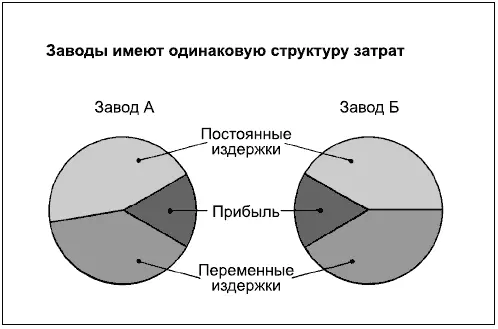

Организация компонентов в двух кругах в зеркальном отображении, как на диаграмме 5, дает возможность использовать только один набор подписей. Снимается необходимость повторения меток для каждого круга или использования легенды – взгляд читателя не будет метаться между легендой и соответствующим компонентом. В данном случае мы не следовали двум правилам: 1) размещать первый компонент на линии 12 часов и 2) размещать компоненты в одинаковом порядке.

№ 5

На диаграмме 6 для сравнения компонентов используются два круга. При использовании данного приема не усложняйте диаграмму – не более трех компонентов, не более двух кругов. Если вам требуется более двух кругов, лучше обратитесь к гистограмме, нормированной на 100 % (см. диаграмму 40).

№ 6

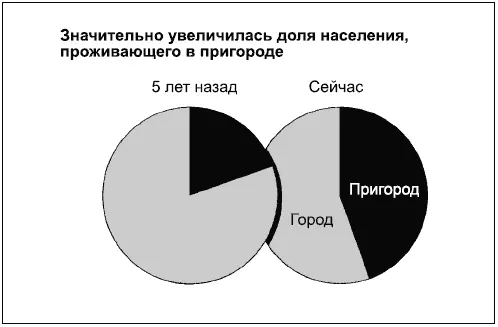

Я сомневался, включать ли в эту книгу диаграмму 7, так как она будет наглядной только при использовании не более чем двух компонентов, и даже в этом случае заливка может запутать аудиторию. Однако если не усложнять диаграмму, как показано в примере, то она будет запоминающейся. Если вы сомневаетесь, используйте традиционные две группы столбцов, нормированных на 100 %.

№ 7

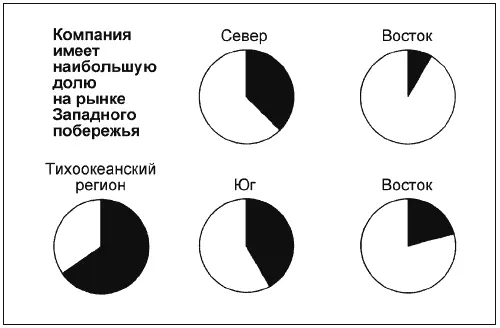

Использование отдельного круга для каждого региона, как в диаграмме 8, показывает и долю компании в каждом регионе, и различия от региона к региону. Можно использовать и нормированные на 100 % линейки (см. диаграмму 21), но представление данных в виде кругов для симуляции географического положения регионов повышает наглядность презентации.

№ 8

Диаграмма 9 иллюстрирует, что при необходимости показать соотношение между компонентами нескольких целых лучше использовать столбцы или линейки, нормированные на 100 %. Такой рисунок часто называют «диаграммой 20/80». Здесь показано, что, хотя на более опытных агентов приходится меньший процент продаж, заключаемые ими сделки приносят основную часть прибыли.

№ 9

Как показано на диаграмме 10, используя гистограмму, нормированную на 100 %, вы сможете сравнивать более двух позиций и компонентов. Однако не стоит применять более трех компонентов в каждой позиции, так как это может затруднить восприятие. Диаграммы 9 и 10 могут быть и линейчатыми, однако приведенная схема используется чаще.

№ 10

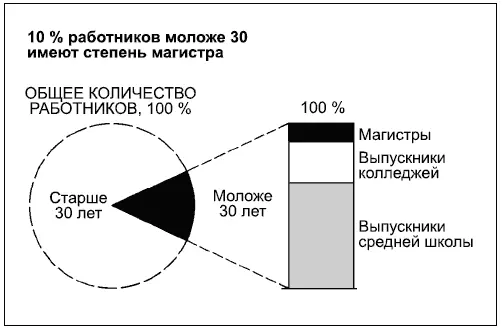

Диаграмма 11 совмещает круговую диаграмму с гистограммой, чтобы показать сравнение компонентов целого внутри другого целого: 1) процент работников моложе 30 лет среди всех сотрудников; 2) процентное распределение по уровню образования среди тех, кто моложе 30.

При использовании такого типа диаграмм всегда начинайте с круговой диаграммы, а не наоборот.

№ 11

В линейчатой диаграмме зачастую важен порядок расположения объектов. На диаграмме 12 объекты расположены по нисходящей, чтобы показать ранжирование от лучшего к худшему а также место клиента. Коэффициент рентабельности продаж клиента выделен при помощи более темной заливки и другого шрифта для подписи.
