Джин Желязны - Говори на языке диаграмм: пособие по визуальным коммуникациям

№ 37

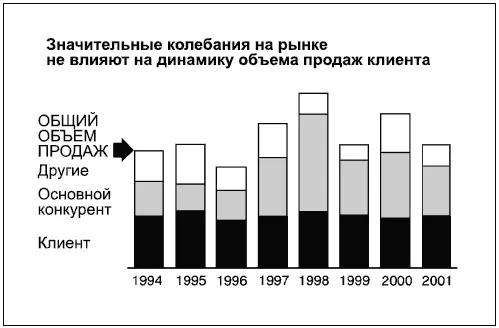

Диаграмма 38 – это гистограмма с накоплением, которая показывает изменение целого и вклад в это изменение отдельных компонентов. Зачастую на гистограммах с накоплением пытаются показать слишком много компонентов, что усложняет сравнение. Используйте не более пяти элементов. Если вы хотите отразить точные значения каждого компонента, применяйте подход, показанный на следующей диаграмме.

№ 38

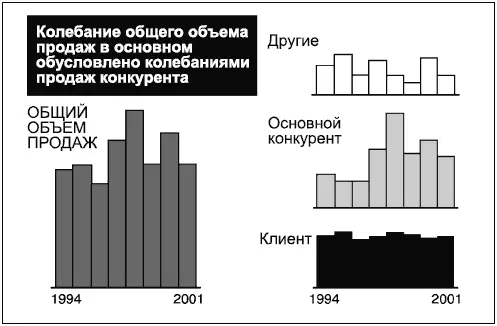

В диаграмме 39 используются те же данные, что и в диаграмме 38. Но в данном случае они представлены так, что изменения целого и отдельных компонентов могут быть точно вычислены благодаря отдельным основаниям. Это смещает основной акцент в сторону динамики каждого компонента по отдельности.

№ 39

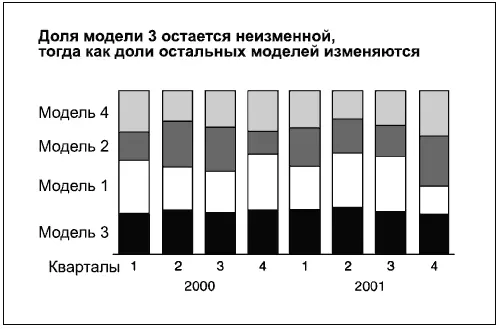

Диаграмма 40 – это нормированная на 100 % гистограмма с накоплением. Хотя мы более привычны к чтению страницы сверху вниз, сравниваемые элементы на гистограмме расположены снизу вверх, как на диаграмме с областями с накоплением. По этой причине наиболее важный компонент обычно располагается непосредственно над основанием. Используйте различные оттенки заливки, чтобы дифференцировать компоненты внутри колонок и нагляднее продемонстрировать модель изменения каждого компонента во всей диаграмме.

№ 40

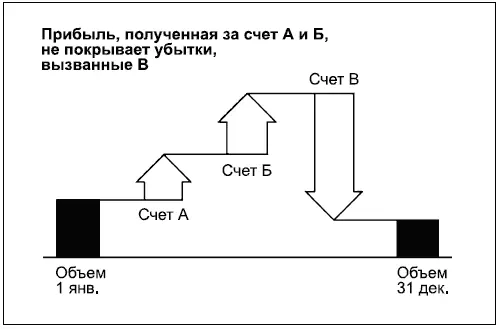

Диаграмма 41 показывает источник изменений от начального до конечного объема за определенный период. Стрелки здесь указывают на положительную или отрицательную природу изменений, связанных с каждым из счетов.

№ 41

На диаграмме 42 ступенчатая гистограмма может быть охарактеризована как гистограмма без промежутков между колонками или как график с закрашенной областью между линией и осью абсцисс. Без закрашивания данная гистограмма превратится в график. Лучше всего она подходит для иллюстрации показателей, которые изменяются резко и нерегулярно (например, уровня кадрового обеспечения).

№ 42

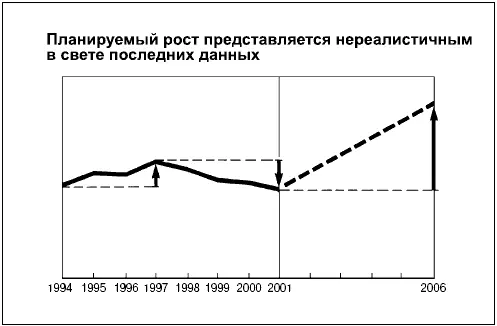

Диаграмма 43 – это простой график, который показывает изменения на протяжении длительного времени. Здесь использовано два графических решения: 1) линии: сплошная – для фактических значений, пунктирная – для прогноза и 2) стрелки как дополнительное указание на направление и объемы изменений.

№ 43

Диаграммы 44–53 – это примеры совмещенных или составных графиков.

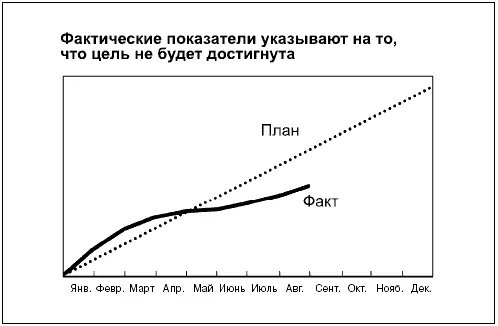

Как показывает диаграмма 44, при пересекающихся линиях можно избежать путаницы, используя их различные типы (точечные, пунктирные, сплошные, жирные, тонкие). Когда линии не пересекаются, это не обязательно. В любом случае наиболее значительную позицию нужно обозначать жирной сплошной линией.

№ 44

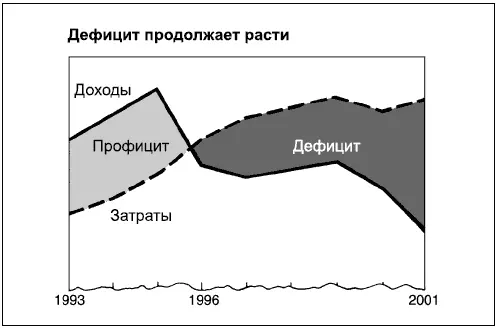

Волнистая линия в основании диаграммы 45 показывает, что нижняя часть вертикальной шкалы обрезана. В данном случае нас интересует не соотношение уровней доходов и затрат (тогда диаграмму нужно было бы чертить от нулевой линии), а разница между ними. Различные виды заливки помогают отличить профицит от дефицита.

№ 45

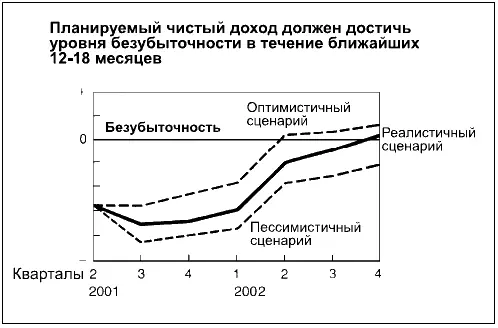

Диаграмма 46 представляет собой своеобразную «подушку безопасности» при демонстрации прогнозов. Введение в график оптимистичного и пессимистичного сценариев предполагаемого развития событий по обеим сторонам от наиболее вероятного (реалистичного), снижает риск неверных предположений. В подобных случаях «оптимистичная» и «пессимистичная» линии обозначаются пунктиром. Полезна будет и заливка областей.

№ 46

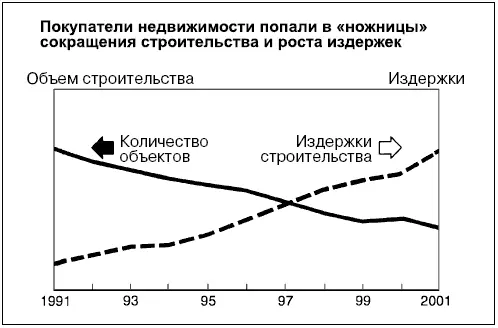

Диаграмма 47 – это составной график со шкалами (различными справа и слева), который позволяет сравнивать две или более кривых, отражающих динамику показателей, измеряемых в различных единицах или настолько отличающихся по значениям, что их вообще очень сложно сравнить. Если вы хотите сравнить изменения или рост, совместите нулевые линии обеих шкал и выберите такие интервалы, чтобы кривые встретились в определенной значимой точке. Однако все же лучше привести обе группы значений к единой базе (например, коэффициентам или процентным изменениям) и использовать только одну шкалу.

№ 47

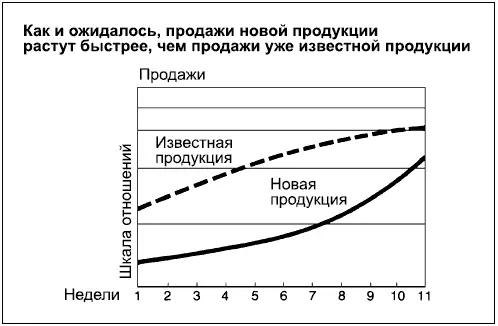

В диаграмме 48, которая показывает темпы изменения за период, используется логарифмическая шкала. Здесь абсолютные значения, темпы роста которых остаются постоянными (например, 5 % в неделю), представлены в виде прямой линии. На диаграмме же с линейной шкалой абсолютные значения, возрастающие от периода к периоду с коэффициентом 5 %, образуют кривую, поднимающуюся под все более и более острым углом.

Поскольку здесь нет нулевой отметки, такие диаграммы не стоит использовать для измерения уровней, размеров или отрицательных величин. Логарифмическую шкалу не совсем корректно использовать и в графиках с областями и гистограммах. Ее применение должно быть очень осторожным. Если есть хоть малейшая вероятность того, что читатель не поймет смысл представленных с помощью логарифмической шкалы данных, необходимо дать пояснения.

№ 48

Диаграмма 49 – это диаграмма с индексной шкалой, на которой отражены данные, переведенные в проценты от базовой величины. В отличие от диаграммы с логарифмической шкалой, котораяпоказы-вает относительные изменения между любыми двумя временными точками, данный вид диаграммы показывает относительное изменение только в сравнении с базовой величиной применительно к каждому отдельному периоду времени. Преимущество индексной диаграммы по сравнению с содержащими линейные шкалы заключается в том, что она может использоваться для сравнения двух или более групп данных, измеряемых в различных единицах или разных по величине. Этот вид сравнения станет понятнее, если изменения представить как простую процентную разницу. Например: «Рост продаж с 1991 г. в процентах» и «Индекс продаж: 1991 г. = 100» аналогичны, за исключением того, что в первом случае шкала поделена на 0, 25, 50 %, а не на 100, 125, 150.
