Джин Желязны - Говори на языке диаграмм: пособие по визуальным коммуникациям

№ 49

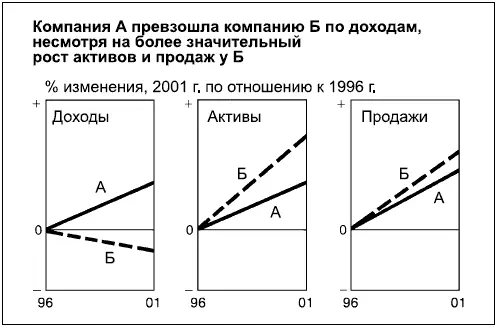

Вместо коэффициентов на диаграмме 50 использована шкала, показывающая процентные изменения в 1996–2001 гг. Чтобы сравнение трех показателей (доход, активы и продажи) имело смысл, шкалы для них должны быть одинаковыми. В подобном случае можно начертить два графика – один для компании А, другой для компании Б – и указать процентные изменения доходов, активов и продаж каждой компании на отдельных координатных сетках.

№ 50

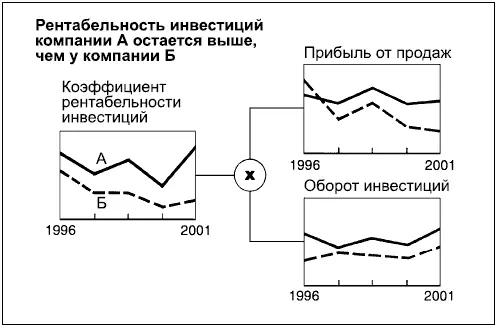

В диаграмме 51 используется так называемое древо вычислений – для визуализации математической формулы. В данном случае рентабельность инвестиций равна рентабельности продаж, умноженной на оборот инвестированного капитала. Тренд для каждой из компаний показан в отдельном окошке, что позволяет читателю изучать различные ветви древа для выявления источника изменений коэффициента рентабельности инвестиций.

№ 51

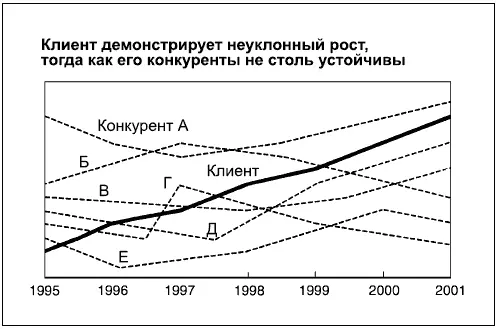

На диаграмме 52 жирная сплошная линия, обозначающая клиента, сравнивается с линиями всех конкурентов. Если же вы хотите сравнить клиента с каждым из них, то более подходящим будет прием, представленный на диаграмме 53.

№ 52

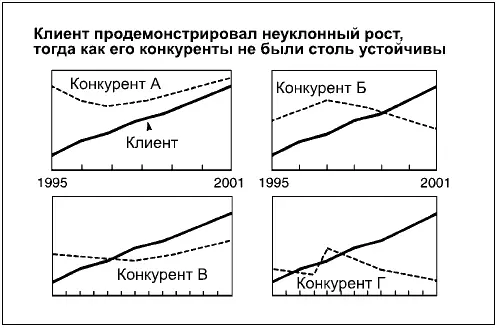

Диаграмма 53 состоит из нескольких диаграмм (ее подготовка требует больше времени), поскольку сравнивает клиента с каждым конкурентом по отдельности. Но такое сравнение проще, чем в предыдущем примере. Линии клиента на всех диаграммах одинаковы. С помощью данного приема можно группировать сравнения для большей наглядности (например, расположить сначала конкурентов, опережавших клиента в определенный момент времени, затем – находившихся примерно на том же уровне и, наконец, отстававших). Кроме того, вы можете сделать акцент на параметрах клиента, используя диаграмму с областями вместо кривой.

№ 53

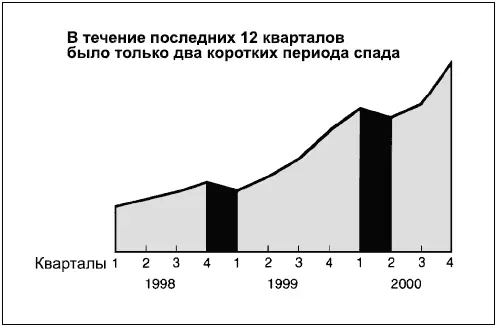

Диаграмма 54 – это диаграмма с областями. Закрашивание пространства между линией тренда и осью абсцисс позволяет создать более четкое ощущение количества. Графическое решение в этом примере – более темная заливка для периодов спада – привлекает внимание к двум рассматриваемым кварталам.

№ 54

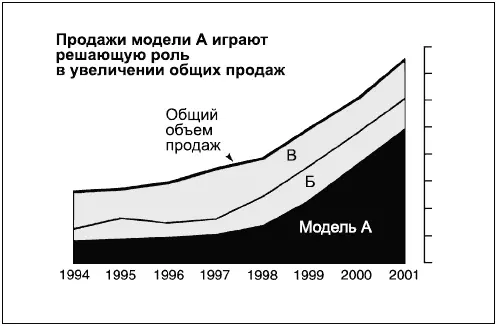

Диаграмма 55 демонстрирует вклад трех компонентов в объем продаж в течение определенного периода, но с основным акцентом на общий объем. Только нижний уровень имеет фиксированное основание, что дает возможность определить его точный объем. Остальные же уровни не имеют фиксированного основания, и их объем может быть определен только приблизительно. Чтобы сделать возможным непосредственное чтение подобного графика, используйте подход, проиллюстрированный диаграммой 39. Если вам необходимо отобразить резкие колебания, примените гистограмму с накоплением (см. диаграмму 38) или подход, использованный в примере 39.

№ 55

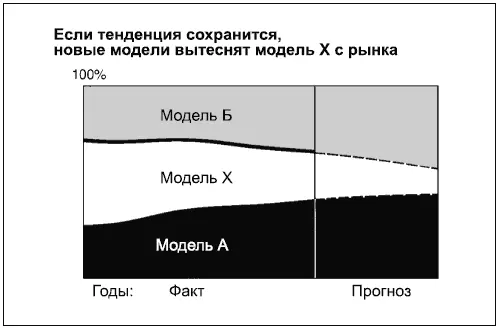

Диаграмма 56 показывает динамику относительного вклада компонентов. Основной компонент (в данном случае это доля модели X) здесь помещается между долями двух конкурирующих моделей для усиления основной идеи диаграммы. Как и все диаграммы, иллюстрирующие взаимосвязи, данный график может ввести аудиторию в заблуждение, если процентные показатели базируются на абсолютных величинах, которые не совсем стабильны. Например, если 100 % отражают резко увеличивающееся целое, то снижающиеся процентные показатели могут на деле отражатьвозрастающие абсолютные объемы. В подобных случаях особенно полезно будет изобразить абсолютные величины на дополнительной диаграмме или в таблице.

№ 56

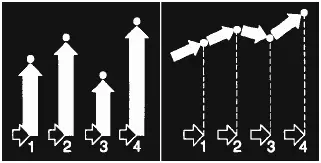

Диаграммы 57–63 представляют собой сочетания гистограмм и графиков, дающие дополнительные возможности для отражения изменений во времени.

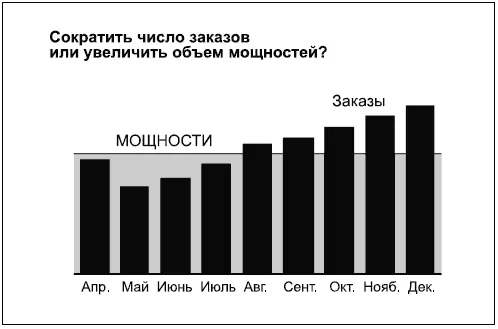

На диаграмме 57 можно было бы использовать совмещенные колонки (одна колонка для производственных мощностей, а другая – для заказов), но, поскольку объем мощностей не меняется, мы применяем гистограмму с общей областью на заднем плане. Если же нужно подчеркнуть в первую очередь разницу между возможностями и спросом, а не их уровень, как в нашем примере, можно использовать диаграмму отклонений (см. диаграмму 33), где объем мощностей будет изображен в виде линии основания, а загрузка имеющихся мощностей обозначена столбцами.

№ 57

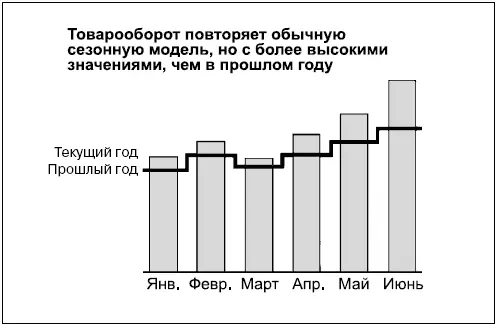

Диаграмма 58 также может быть представлена в виде совмещенных колонок (одна колонка для этого года, другая – для прошлого). С другой стороны, при использовании метода совмещения колонок и линий внимание в первую очередь сосредоточивается на колонках, представляющих показатели этого года, а не на сравнении данных по годам.

№ 58

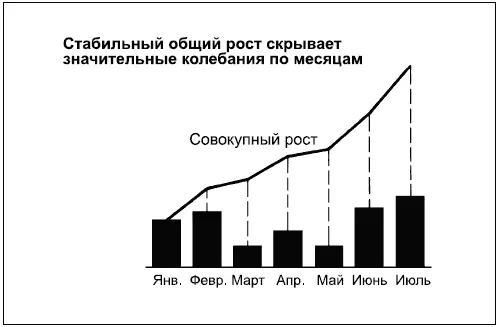

Диаграмма 59 совмещает гистограмму, иллюстрирующую колебания объемов производства по месяцам, и график, показывающий общую (на данный год) тенденцию, начиная с января.

№ 59

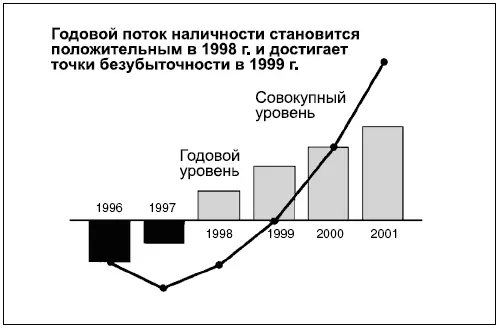

В диаграмме 60 используется гистограмма отклонений – для того чтобы показать, как первоначальные инвестиции, сделанные в 1996 и 1997 гг., стали приносить прибыль в 1998 г., – и график, в котором отмечается, когда была достигнута точка безубыточности.

№ 60

Диаграмма 61 похожа на диаграммы 59 и 60, но в данном случае график представляет разность между прибылью и убытками, а не общую тенденцию.
