Джин Желязны - Говори на языке диаграмм: пособие по визуальным коммуникациям

№ 24

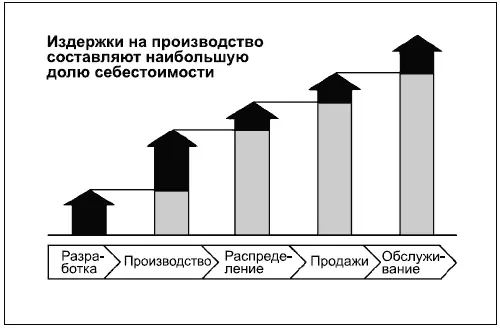

Диаграмму 25 часто называют «диаграммой источника изменений». Темные стрелки отражают прирост себестоимости на каждом этапе процесса; более светлые сегменты показывают издержки, накопившиеся с предыдущих стадий.

№ 25

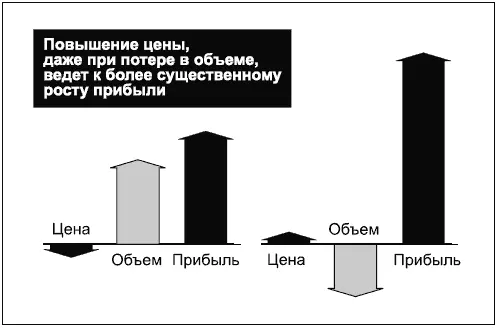

Прием, используемый в диаграмме 26, применяется для демонстрации чувствительности. Эта диаграмма отклонений акцентирует внимание на влиянии на прибыль изменений в одном или нескольких связанных компонентах. Здесь использование динамичных стрелок вместо статичных столбцов подчеркивает как позитивную, так и негативную суть изменений.

№ 26

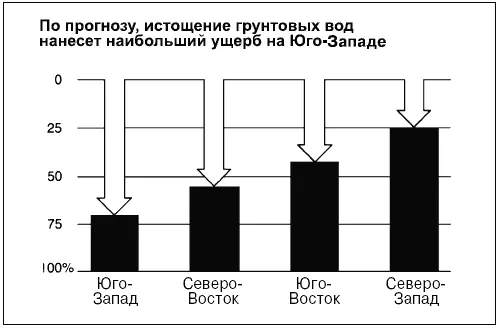

Диаграмма 27 выглядит необычно благодаря нетрадиционному использованию шкалы, которая начинается вверху значением 0 %, а заканчивается внизу 100 %. Стрелки подчеркивают масштабы истощения грунтовых вод, при этом указывая на то, какой процент остается доступным. Регионы располагаются от наиболее к наименее пострадавшему.

№ 27

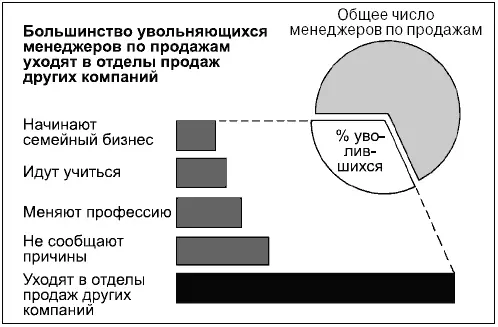

Диаграмма 28 совмещает круговую диаграмму демонстрирующую общую картину с линейчатой, показывающей перечень причин, по которым менеджеры по продажам уходят из компании. Линейка с более темной заливкой привлекает внимание к тому факту, что большинство менеджеров уходят на аналогичные должности в другие фирмы, а это говорит о проблемах в данной компании.

№ 28

На диаграмме 29 – простая гистограмма, которая подходит для иллюстрации изменений определенных показателей с течением времени. Гистограммы лучше всего применять, когда у вас не более восьми временных периодов.

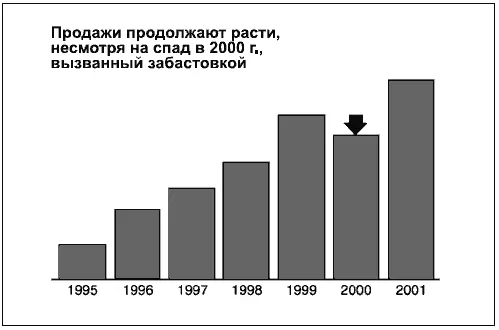

Когда вы хотите сделать акцент на каком-либо определенном аспекте, используйте особые графические решения – стрелки, линии, штриховку или цвет, как показано на диаграммах 29, 30, 31. На диаграмме 29 стрелка выполняет двойную функцию: фокусирует внимание на 2000 г. и отмечает снижение уровня продаж.

№ 29

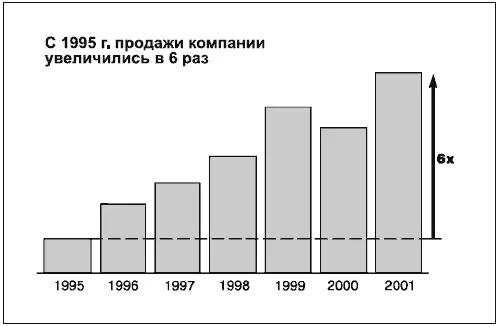

На диаграмме 30 стрелка отмечает рост в период с 1995 по 2001 гг.

№ 30

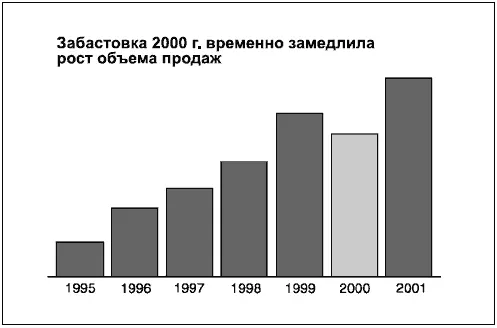

На диаграмме 31 для выделения 2000 г. используется более светлая заливка. Таким образом, акцент в первую очередь делается на том, каким был объем продаж в 2000 г., а не на том, насколько меньше он был по сравнению с 1999 г. Темную и светлую заливку также можно применять для отделения фактических данных от прогнозных.

№ 31

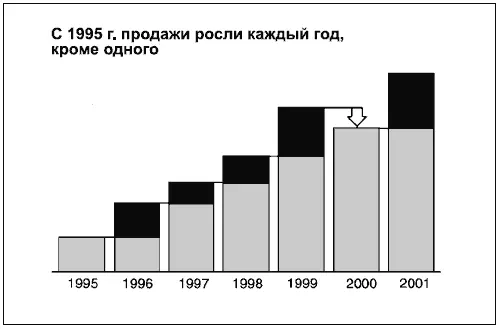

Диаграмма 32 демонстрирует сочетание двух графических решений – стрелки и более темных верхушек колонок, – которые показывают величину изменений от года к году и отделяют периоды роста от периода спада.

№ 32

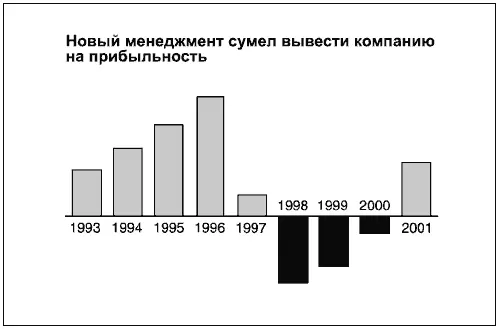

На диаграмме 33 использованы различные методы, позволяющие отделить положительные показатели от отрицательных: 1) отдельные колонки, отмечающие дефицит или неблагоприятные условия, помещаются ниже оси абсцисс; 2) используются различные оттенки заливки; 3) подписи колонок расположены в шахматном порядке.

№ 33

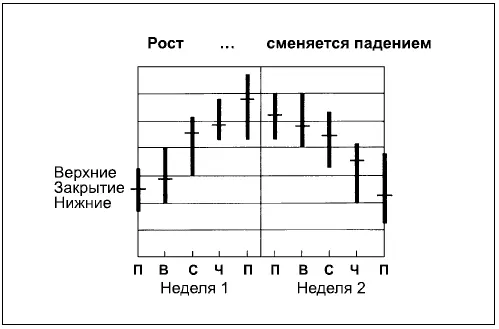

Диаграммы, подобные 34-й, мы видим на страницах ежедневных газет, когда следим за ситуацией на бирже. Это диапазонная гистограмма, которая не просто отражает показатели, а делает акцент на разнице между двумя их группами (в данном случае – самыми верхними и самыми нижними значениями за день). Пересекающие столбцы линии, обычно используемые для обозначения среднего уровня высоких или низких показателей, здесь обозначают уровень на момент закрытия торгов в соответствующий день.

№ 34

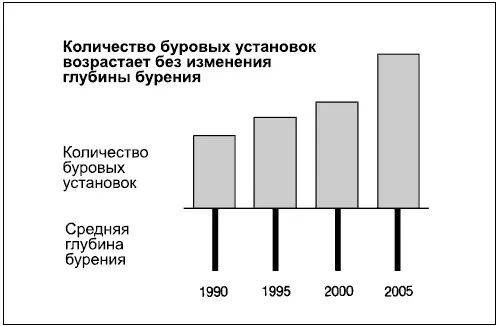

На диаграмме 35 состыковываются две гистограммы, находящиеся по разные стороны линии основания. Верхние колонки отражают возрастающее количество буровых установок, а нижние – среднюю глубину бурения. В данном случае колонки, расположенные ниже линии, создают ассоциацию с глубиной, а не показывают дефицит или неблагоприятные условия. Кроме того, они сужены, что порождает сходство с бурами.

№ 35

На диаграмме 36 расположены гистограммы для трех показателей, различающихся единицами измерений (количество магазинов и доллары; выручка в сотнях млн. долл. США и прибыль в десятках млн. долл. США). Чтобы сравнивать, нужно перевести абсолютные значения в проценты (или коэффициенты) от базовых значений (в данном случае – значения 2006 г. разделить на значения 2001 г.) и нанести значения 2001 г. на одинаковой высоте. Другими словами, мы предполагаем, что в 2001 г. количество магазинов равнялось выручке и прибыли. Затем наносим на чертеж показатели 2006 г. в соответствии с их процентным возрастанием. В итоге получится «визуальная» коэффициентная диаграмма, позволяющая показать абсолютные значения, тогда как на самом слайде изображаются процентные изменения в пропорции друг к другу.

№ 36

Наложенные друг на друга колонки, как на диаграмме 37, удобно использовать, когда мы сравниваем два аспекта одного и того же параметра. В данном случае это плановые и фактические значения параметра, относящегося к производству. Помните, что значения одного из показателей должны заметно превышать значения другого. В противном случае колонки, находящиеся на переднем плане, будут закрывать задние.
