Джин Желязны - Говори на языке диаграмм: пособие по визуальным коммуникациям

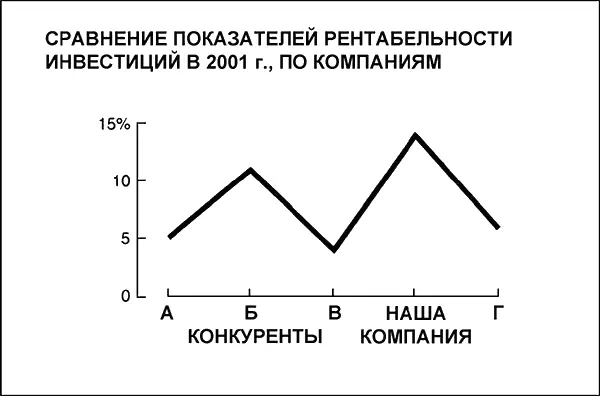

№ 3

Фрэнк продолжает: «По сравнению с четырьмя нашими основными конкурентами мы занимаем первое место по рентабельности инвестиций. Этот показатель равен 14 %…»

« Чтозанимает первое место? Ктозанимает первое место? – думаете вы. – Диаграмма, по-моему, просто показывает, что показатель рентабельности инвестиций колебался».

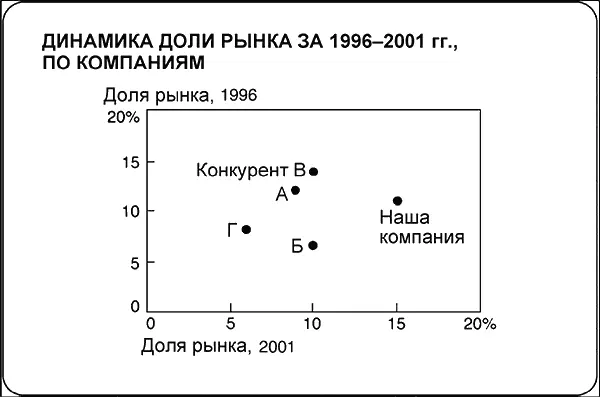

№ 4

«… а наша доля рынка увеличилась по сравнению с 1996 годом, как и доля одного из наших конкурентов, в то время как доли трех других уменьшились».

Вы тяжело вздыхаете: «Может, мне что-то подлили в апельсиновый сок? Иначе почему мои глаза видят нечто совершенно отличное от того, что слышат мои уши? Возможно, причина в том, что диаграммы не соотносятся с высказываниями докладчика?»

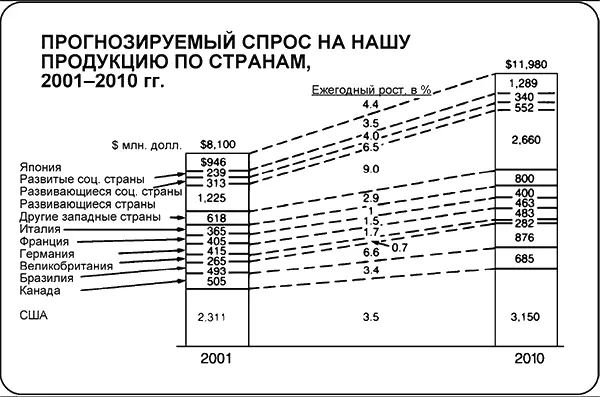

№ 5

Фрэнк продолжает: «Основываясь на данных об объемах продаж, показателях рентабельности инвестиций и изменении доли рынка, мы рекомендуем сконцентрировать наши усилия на продвижении нашей основной продукции на рынках развивающихся стран. Мы считаем, что эти рынки обладают значительным потенциалом роста. Так как представленный график может быть не совсем понятен, позвольте мне пояснить. Я привел данные по объему мирового рынка в 2001 году и прогноз на 2010 год. Основываясь на серьезных исследованиях, мы предполагаем, что объем рынка вырастет с 8 до более чем 11 миллиардов долларов. Затем я привел отдельные данные по 11 странам, оперирующим на данном рынке, показав долю каждой. После этого я подсчитал среднегодовой темп роста для каждой страны и указал его в центре таблицы. Из этих цифр ясно, что самый быстрый рост рынка будет наблюдаться именно в развивающихся странах».

Вы уже не можете удержаться, толкаете меня в бок и шепчете: «Невероятно – таблицы и графики, которые должны помогать докладчику, на деле требуют от него дополнительных объяснений! Я всегда думал, что рисунок заменяет тысячи слов, а не требует тысячи пояснений».

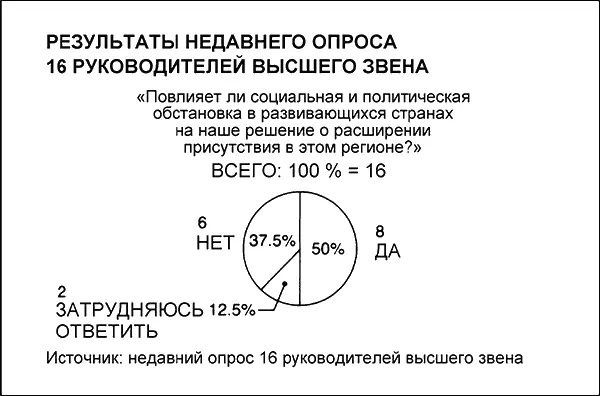

№ 6

Фрэнк говорит: «Однако, если мы хотим развивать деятельность в этом направлении, сначала надо убедить наше высшее руководство в том, что политическая и социальная обстановка в выбранных нами развивающихся странах не будет мешать нашим планам. Недавно проведенный опрос 16 руководителей высшего звена показал, что их мнения по вопросу об инвестициях в эти страны разделились почти поровну».

К этому моменту вы уже сами готовы устроить социальные волнения, а вид круговой диаграммы почему-то напоминает обеденный десерт.

Намерение Фрэнка было правильным: с помощью диаграмм он хотел сделать презентацию более эффективной. Но достичь этой цели ему не удалось – диаграммы оказались трудны либо для чтения, либо для понимания. Давайте посмотрим на них еще раз и попробуем разобраться, почему они не произвели должного эффекта.

Таблицу № 1 невозможно прочесть. Как и во многих наглядных пособиях, в которых невозможно что-либо разобрать, в ней отразился синдром нестерпимого желания продемонстрировать свои знания. Это обычно случается, когда докладчик стремится включить в таблицу всю доступную информацию, не заботясь о том, что из этого смогут извлечь слушатели.

Фрэнк не понял одной простой истины: диаграмма для презентации должна быть по крайней мере в два раза проще и в четыре раза четче той, которая применяется в письменном докладе. Они различны так же, как реклама на щите, которую нужно успеть прочесть и понять, проезжая мимо на автомобиле, и реклама в журнале, которую можно детально изучить в свободное время.

В диаграмме № 6 Фрэнк впал в другую крайность: она настолько проста, что и вовсе не нужна. Эту мысль можно было с легкостью выразить в словесной форме. Есть еще несколько случаев, когда лучше обойтись без диаграмм:

1) если вы имеете дело с прогнозными данными, так как диаграммы обычно ассоциируются с точными значениями;

2) если данные обычно представляются в виде таблиц, как, например, отчет о прибылях и убытках;

3) когда аудитория скептически относится к восприятию информации через диаграммы.

Главное правило при подготовке презентаций – чем меньше диаграмм, тем лучше. Во-первых, подготовка диаграмм занимает довольно много времени. Во-вторых, чем больше диаграмм используется в презентации, тем хуже их запоминают слушатели. Если в презентации или отчете используется одна диаграмма, то она получит 100 % внимания аудитории; если сто – не запомнится ни одна.

Диаграмма № 5, описывающая мировой рынок, является чем-то средним между таблицей и диаграммой. Докладчик не может решить, что лучше, и решает объединить и то и другое. Он надеется, что если диаграмма не произведет эффекта, то слушатели по крайней мере обратят внимание на табличные данные. Обычно такая уловка не срабатывает. Эта диаграмма, несомненно, помогла Фрэнку разобраться со связями между показателями прогнозируемых темпов роста в разных странах. Однако Фрэнк не позаботился о наглядности.

Оставшиеся три диаграммы (№ 2, 3 и 4) представляют собой примеры наиболее распространенной ошибки – неправильного выбора типа диаграммы. В первом случае (диаграмма № 2) круговые диаграммы использованы в том случае, когда намного удобнее был бы простой график. Во втором случае (диаграмма № 3) был использован график, хотя лучше было бы применить линейчатую диаграмму. В третьем случае (диаграмма № 4) точечную диаграмму следовало бы заменить гистограммой.

Вот так должны выглядеть эти три диаграммы, чтобы быстро и понятно выразить нужные мысли:

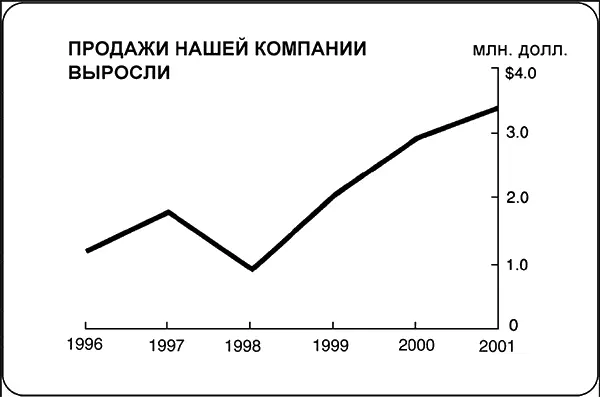

№ 2

Продажи выросли с 1,2 млн. долл. в 1996 г. до 3,4 млн. долл. в 2001 г., несмотря на спад в 1998 г., вызванный забастовкой.

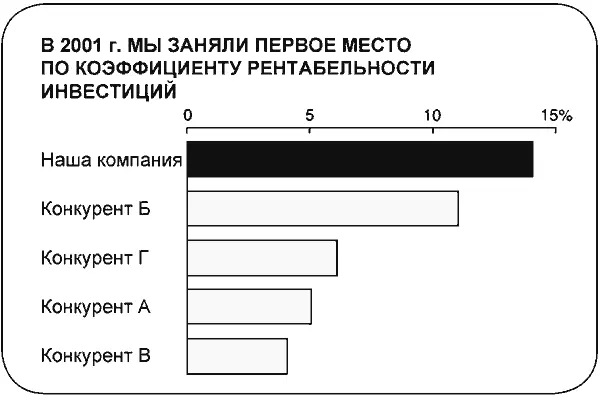

№ 3

По сравнению с четырьмя нашими основными конкурентами мы занимаем первое место по коэффициенту рентабельности инвестиций (14 %) в 2001 г.

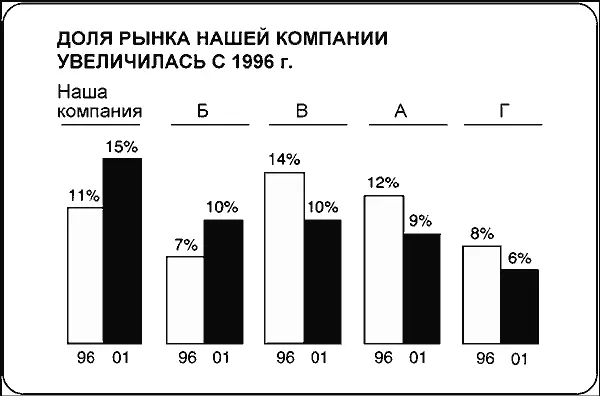

№ 4

Наша доля рынка увеличилась на 4 %: с 11 % в 1996 г. до 15 % на сегодняшний день. Среди наших четырех основных конкурентов компания Б также улучшила свое положение, в то время как доли рынка компаний В, А и Г уменьшились.
