Джин Желязны - Говори на языке диаграмм: пособие по визуальным коммуникациям

Теперь все эти диаграммы производят нужный эффект. В каждом случае выбранный тип диаграммы соответствует идее заголовка, который, в свою очередь, подкрепляет основную идею диаграммы. Во всех этих примерах диаграммы гораздо быстрее и яснее передают идеи докладчика, чем это возможно при использовании простых таблиц.

Таким образом, цель нашей книги – помочь вам научиться доносить свои идеи с помощью правильно выбранных диаграмм, которые будут помогать вам при общении с аудиторией, где бы вы их ни использовали: в деловых презентациях или докладах, в компьютерных графических программах, в ежегодных отчетах или в статьях в прессе.

В первой частимы рассмотрим процесс преобразования данных в диаграмму.

Во второй частимы разберем примеры готовых диаграмм. Здесь вы сможете почерпнуть идеи для собственных презентаций.

В третьей частивы узнаете о том, как донести свои мысли до аудитории с помощью визуальных концепций и зрительных метафор.

В четвертой частимы изучим методы составления диаграмм для компьютерных презентаций.

Как уже было сказано выше, диаграммы являются важной формой коммуникации. Но чтобы в совершенстве овладеть языком диаграмм, необходимо пополнить свой словарный запас и приобрести определенные навыки. Одних только теоретических знаний недостаточно, поэтому я включил в эту книгу практические задания. Так что берите в руки карандаш – и давайте приступим к процессу выбора типа диаграммы!

Несмотря на разнообразие графических средств, используемых в различных видах коммуникации (таблицы, схемы, графики, матрицы и карты), при иллюстрации количественных данных применяется пять основных типов диаграмм:

Круговая диаграмма

Линейчатая диаграмма

Гистограмма

График

Точечная диаграмма

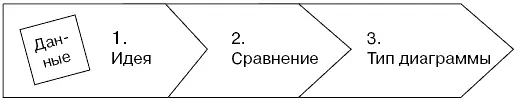

Итак, у нас есть цель. Каковы же средства для ее достижения? С помощью следующей схемы мы попробуем описать весь процесс от начала до конца.

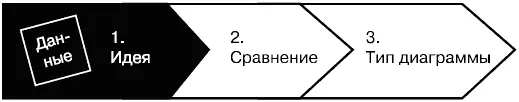

Шаг 1: ФОРМУЛИРОВАНИЕ ИДЕИ

(от данных к идее)

Для того чтобы правильно выбрать тип диаграммы, вы в первую очередь должны четко сформулировать конкретную идею, которую вы хотите донести до аудитории при помощи диаграммы.

Шаг 2: ОПРЕДЕЛЕНИЕ ТИПА СРАВНЕНИЯ ДАННЫХ

(от идеи к сравнению)

Сформулированная вами идея будет обязательно заключать в себе один из пяти основных типов сравнения данных: покомпонентное, позиционное, временное, частотное и корреляционное.

Шаг З: ВЫБОР ТИПА ДИАГРАММЫ

(от сравнения к диаграмме)

Каждому типу сравнения соответствует один из пяти видов диаграмм.

Давайте подробно рассмотрим каждый шаг.

Выбирать тип диаграммы, не сформулировав окончательно идею, которую вы хотите донести с ее помощью, – это все равно что подбирать предметы гардероба по цвету с закрытыми глазами.

Выбор правильного типа диаграммы целиком и полностью зависит от того, насколько четко вы представляете себе, что вы хотите ею сказать. Тип диаграммы определяют вовсе не данные (доллары или иены, проценты или литры) и не те или иные параметры (прибыль, рентабельность инвестиций или зарплата), а ваша идея – то, что вы хотите показать, тот смысл, который вы хотите в диаграмму вложить.

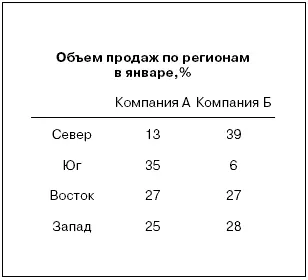

Чтобы понять важность первого шага, набросайте как можно больше диаграмм в пустых рамках на следующей странице, используя данные (процентное соотношение объема продаж по регионам для каждой компании) из таблицы в правом верхнем углу. Не думайте об аккуратности, просто нарисуйте как можно больше диаграмм, после чего переходите на следующую страницу.

Набросайте, используя эти данные, столько диаграмм, сколько придет вам в голову. Чем больше, тем лучше!

№ 1

№ 2

№ 3

№ 4

№ 5

№ 6

Среди ваших набросков вполне могут оказаться диаграммы, представленные на соседней странице. Еще лучше, если ваши диаграммы отличаются от этих. Вопрос, тем не менее, остается открытым.

Все зависит от того смысла, который вы хотите вложить в диаграмму, – от вашей идеи. Каждая представленная здесь диаграмма, в зависимости от ее типа, наиболее полно выражает определенную идею.

Например, использовав для представления данных две круговые диаграммы или гистограммы, нормированные на 100 %, вы сделаете акцент на том, что:

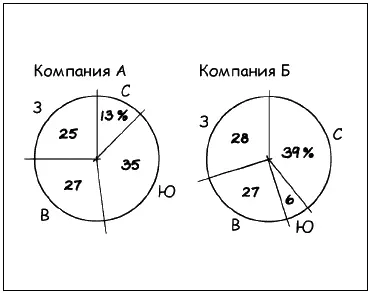

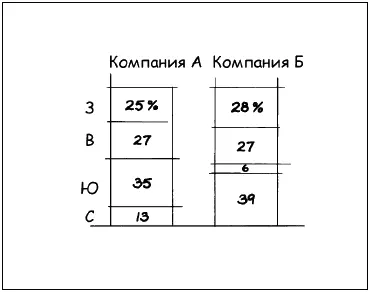

№ 1, 2 Структура продаж компаний А и Б различна.

Если же вы решили представить данные в виде двух линейчатых диаграмм, расположив цифры в порядке следования в исходной таблице, то в таком виде диаграмма подчеркнет, что:

№ 3 Региональная структура продаж компаний А и Б неоднородна.

Вы также могли расположить доли продаж каждой компании в различных регионах в порядке убывания (возрастания). В этом случае вы обратите внимание слушателей на то, что:

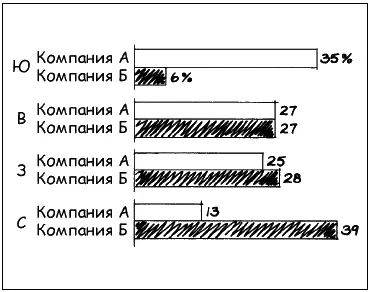

№ 4 Наибольших успехов компания А добилась на юге страны, а компания Б – на севере. Наименьших успехов компания А добилась на севере, а компания Б – на юге.
