Самый простой в изготовлении звонок и его части показаны на рисунке 44.

Для его изготовления потребуются обычные провода диаметром 0,15—0,30 миллиметра, а другие материалы можно найти в любой квартире.

Из мягкой стальной полоски изготовьте П-образный сердечник электромагнита с отверстиями на концах. Оберните его середину несколькими слоями бумаги, пропитанной парафином. Из картона или плотной бумаги вырежьте щечки и приклейте их по концам бумажной обертки — вы получите катушку электромагнита.

Намотайте на катушку 100–150 витков обмоточного провода диаметром 0,15—0,30 миллиметра. Испытайте силу притягивания электромагнита. Для этого возьмите новую батарейку от карманного фонаря, присоедините ее полюсы к выводам обмотки электромагнита через кнопку. Поднесите к полюсам электромагнита лезвие ножа на расстояние 4–5 миллиметров и нажмите кнопку. Лезвие должно притянуться к сердечнику. Если же этого не произойдет, то домотайте 30–40 витков и снова испытайте электромагнит. Если при этом обнаружится ослабление намагничивания, то смотайте 50–60 витков и вновь проверьте намагничивание сердечника.

Продолжайте подбор витков для обмотки электромагнита до тех пор, пока не получите удовлетворительного результата. После этого припаяйте к обмотке гибкие изолированные провода — выводы.

Приготовленный электромагнит прикрепите к деревянному основанию.

Изготовьте якорь из тонкой стальной полоски и прикрепите к нему контактную пластинку из тонкой упругой латунной полоски. Изготовьте П-образную скобу из мягкой стали для контактного винта. Укрепите чашечку с торца основания при помощи шурупа, пропущенного сквозь трубочку, сделанную из жести. Чашечкой может служить любая металлическая крышка от чернильного прибора.

Прикрепите скобу к основанию звонка мелкими шурупами. Подберите латунный болтик с двумя гайками, заострите его конец напильником, он будет служить контактным винтом. Укрепите контактный винт гайками с двух сторон скобы. Прикрепите якорь к основанию звонка и соберите его электрическую схему. Один вывод от обмотки присоедините к скобе, а другой — к контакту кнопки. Присоедините один конец гибкого провода к якорю, а другой — к полюсу батарейки карманного фонаря. Минус батарейки соедините гибким проводом со свободным контактом кнопки — и схема готова.

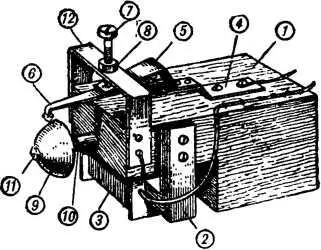

Рис. 44. Самодельный электрозвонок и его части: 1 — деревянное основание; 2 — электромагнит; 3 — катушка электромагнита; 4 — якорь; 5 — контактная пластинка; 6 — молоточек; 7 — контактный регулировочный винт; 8 — контргайка; 9 — чашечка; 10 — стоечка; 11 — крепежный шуруп; 12 — контактная скоба.

Теперь приступайте к регулировке звонка. Сделайте зазор 3–4 миллиметра между якорем и полюсами электромагнита путем ввинчивания контактного винта и отгибания свободного конца контактной пластинки. Нажмите на кнопку, и звонок должен звонить. Если звонок не будет звонить, попробуйте уменьшить зазор между якорем и полюсами электромагнита или ослабить давление якоря на контактный винт, отгибая якорь в сторону электромагнита. Силу удара молоточка надо регулировать отгибанием молоточка в ту или другую сторону, при этом регулируется зазор между молоточком и краем чашечки. Готовый звонок можете использовать для различной сигнализации.

Наиболее часто встречается вызывная сигнализация. Она представляет собой обычные звонковые установки, которые служат для подачи звуковых сигналов в учреждениях, у входных дверей квартир, в школах, мастерских и т. п.

Самая простая схема сигнализации для вызова содержит один звонок, одну нажимную кнопку, источник питания и соединительные провода. Подобная схема показана на рисунке 45, а.

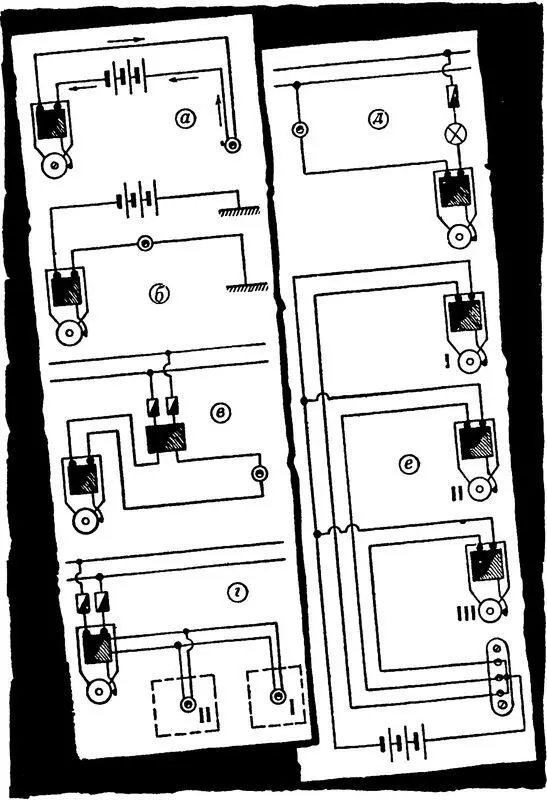

Рис. 45. Различные схемы звонковой сигнализации: I, II, III — вызываемые пункты.

Чтобы не напутать в проводке и получить линию наиболее короткой, надо сначала составить схему на бумаге. Составляя схему звонковой проводки с питанием от элементов или аккумуляторных батарей, надо учитывать, чтобы источники тока были расположены близко от звонковой линии и находились в промежутке между звонком и кнопкой. В этом случае на проводку тратится меньше провода, а в цепи звонка тратится меньшая электрическая мощность.

На схеме (рис. 45, а) для проверки правильности ее составления стрелочками указаны направление движения тока по проводам. Схема будет тогда правильно собрана, когда ток, следуя от плюса источника по проводам, проходит поочередно все детали и снова возвращается в источник через провод, соединенный с минусом.

Перед прокладкой звонковой сигнализации изготавливают ящики для гальванических элементов и укрепляют их на заранее размеченных местах.

Если для звонковой установки приходится вести длинные линии, а в помещении имеется центральное отопление и водопровод, то проводку можно сделать однопроводной. Роль другого провода будет выполнять металлическая водопроводная труба. Схема однопроводной сигнализации показана на рисунке 45, б.

В сельской местности, когда приходится вести длинную линию сигнализации из одного дома в другой, используется тоже однопроводная сигнализация.

В этом случае на обоих концах линии закапывают в землю железные или медные листы, к которым припаивают выводы. Для лучшего контакта на листы насыпают соли, поливают их водой, засыпают землей, смачивая ее соленой водой. Схема подобной сигнализации показана на рисунке 45, б.

Звонковая проводка может быть выполнена от сети переменного тока. При этом возможны три варианта звонковых цепей:

1. Прокладка провода с использованием отдельного понижающего трансформатора для звонковой цепи, как показано на рисунке 45, в.

В этом случае электрическая линия от сети ведется на роликах, перед трансформатором устанавливается щиток с предохранительными пробками. Проводка звонковой цепи низкого напряжения производится с помощью скобочек.

2. Проводка звонка со своим понижающим трансформатором внутри. При этом отвод от электрической сети прокладывается на роликах до звонка. Перед звонком устанавливается щиток с предохранителями. А провода, идущие к звонковой кнопке, прокладываются на скобочках, как показано на рисунке 45, г.

3. Прокладка линии для звонка с использованием лампы накаливания вместо понижающего трансформатора, как показано на рисунке 45, д. Эта проводка прокладывается осветительным шнуром на роликах, а вместо кнопки устанавливается обязательно выключатель. Такая проводка делается только в исключительных случаях и в сухих деревянных помещениях. При этой проводке применяется лампочка самой малой мощности.
