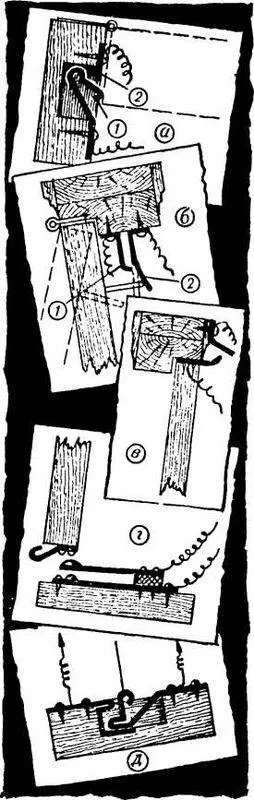

Рис. 48. Различные устройство охранной сигнализации.

Врежьте контактные пластинки в косяк окна или двери с таким расчетом, чтобы обвязка оконного переплета или двери в закрытом положении надавливала на выступающий кончик упругой пластинки 1 и отводила ее от пластинки 2, разрывая цепь сигнализации.

При открывании окна или двери пластинка 1 под действием своей упругости плотно прижмется к пластинке 2, замкнет цепь сигнализации, и звонок или сирена оповестят о появлении человека в недозволенном месте.

Другие конструкции контактов сигнализаторов у входных дверей показаны на рисунке 48, б, в, г, д.

Если дверь или окно открывается наружу, то сигнализатор значительно упрощается.

Привинтите к косяку окна или двери со стороны комнаты один контакт — медную скобу 1, как показано на рисунке 48, б, и на некотором расстоянии от скобы привинтите второй контакт — упругую скобу 2 несколько большей длины так, чтобы ее свободный конец плотно прижимался к скобе 1, когда дверь открыта. После этого в обвязку двери или оконного переплета против конца упругой скобы 2 вбейте гвоздь или укрепите деревянный упор, размыкающий контакты сигнализатора, если дверь закрыта. Стоит только немного приоткрыть дверь, как контакты замкнут цепь сигнализации, приводя в действие звонок или сирену. Если дверь открывается внутрь помещения, то контакты надо установить так, как показано на рисунке 48, в.

Надежную сигнализацию можно установить на ступеньках входного крыльца общественных хранилищ.

Для этого одну из ступенек установите на петлях. Под ее свободный конец подложите резиновые прокладки. На углу под ступенькой прикрепите два контакта с таким расчетом, чтобы они замыкались только под действием тяжести человека (рис. 49, а).

О появлении человека на ступеньках крыльца оповестит звонок, который включается при замыкании контактов.

При организации различных игр в пионерских лагерях вы можете построить очень забавную сигнализацию.

Она состоит из автоматического переключателя и звонка, соединенных между собой, как показано на рисунке 49, б. В цепь питания переключателя включается батарея из элементов Попова, а в цепь звонка включается батарейка от карманного фонаря. Переключатель и звонок устанавливаются рядом на стенке. Охранные контакты включаются в цепь переключателя.

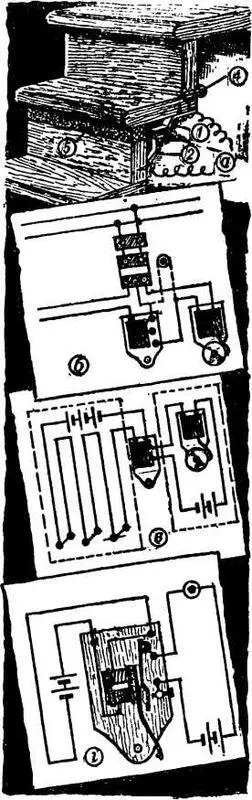

Рис. 49. Конструкции сигнализаторов специальных видов.

Принцип работы этого вида сигнализации состоит в следующем. Охранные контакты между собой замкнуты, по обмотке электромагнита переключателя все время проходит электрический ток, и якорь переключателя притягивается электромагнитом. В это время цепь звонка разомкнута пластинкой на переключателе.

При размыкании охранных контактов ток в цепи переключателя прекращается, якорь под действием упругой пластинки отходит в сторону контактного винта, замыкая цепь звонка, который оповещает о появлении человека. Если «подозрительное лицо» умышленно перережет провода охранной цепи, то звонок и в этом случае немедленно зазвонит.

Такая сигнализация позволяет установить множество охранных контактов, которые соединяются между собой только последовательно, как показано на рисунке 49, в. Это значительно повысит надежность охраны.

Автоматический переключатель можно сделать из старого звонка. Удалите его чашечку и установите упор так, чтобы якорь не касался полюсов электромагнита. На основании переключателя установите две пары контактных зажимов и соедините их в цепь, как показано на рисунке 49, г.

Юные пионеры-электротехники могут широко использовать звонковую сигнализацию в лагерной жизни, в школе и дома. Надо только проявить инициативу и побольше подумать.

На рисунке 50 показано устройство сигнализации, оповещающей о расходе воды в баках или резервуарах.

На деревянной рейке над баком укреплены блоки, через которые перекинуты и подвешены на промасленной бечевке два груза. На одном конце бечевки подвешен поплавок (бачок), на другом — небольшой грузик.

К рейке на определенной высоте прикреплены две пары параллельно соединенных контактов. Одна пара контактов соответствует наибольшему уровню воды в баке, а другая — наименьшему. Контакты установлены так, что один из них (короткий) укреплен неподвижно, а другой (длинный, упругий) имеет отверстие, через которое пропущена бечевка. Бечевка может свободно двигаться вверх и вниз. Вторая пара контактов устроена точно так же.

На бечевке завязан узелок, который не может пройти через отверстия в контактах. При повышении уровня воды в баке поплавок с водой поднимается кверху, а грузик на противоположном конце бечевки опускается. Вместе с грузиком движется и узелок, который, дойдя до нижних контактов, останавливается у отверстия в упругом контакте. Грузик под действием своего веса оттягивает упругий контакт, и тот соприкасается с неподвижным. Происходит замыкание цепи, и звонок подает сигнал.

Если уровень воды в баке будет понижаться, узелок, перемещаясь вместе с поплавком, достигнет верхней пары контактов и так же замкнет цепь звонка, который подаст сигнал о понижении уровня воды в баке.

Таким образом звонок будет сообщать о повышении и понижении уровня воды в баке. Для того чтобы сразу определить, о чем сообщает звонок (о повышении или о понижении уровня воды), возле него устанавливают две разноцветные лампочки. Одна из них включается в цепь верхних контактов, другая — в цепь нижних.

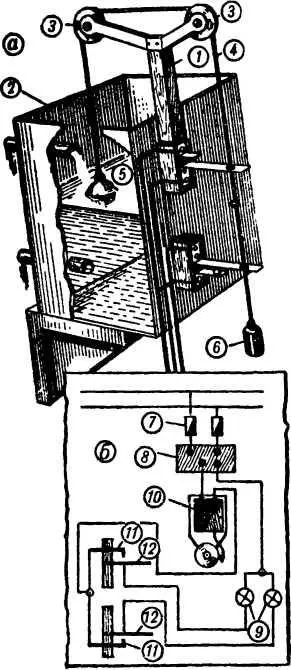

Рис. 50. Устройство автоматического сигнализатора уровня воды (а — конструкция; б — электрическая схема): 1—деревянная рейка; 2 — бак; 3 — блоки; 4 — просмоленная бечевка; 5 — поплавок; 6 — груз; 7 — предохранители; 8 — щиток; 9 — лампочки; 10 — звонок; 11 — неподвижные контакты; 12 — подвижные контакты.

Звонковую сигнализацию легко использовать в качестве электрического будильника, который будет давать знать о наступлении определенного часа (рис. 51). Электрическая сигнализация имеет преимущества перед будильником: будильник звонит только в том месте, где он установлен, тогда как электрический звонок 3 может быть установлен и далеко от часов. Сигнал, подаваемый электрическим звонком, можно получить более громкий, чем от будильника.
