Во многих учреждениях имеются кабинеты, например секретариат, где устанавливается звонок. К этому звонку присоединяются кнопки из нескольких кабинетов. Схема подобной сигнализации показана на рисунке 45, г, где вызов одного лица может быть произведен из двух пунктов. Подобная сигнализация может быть установлена в школе и пионерском лагере.

Очень часто встречается звонковая сигнализация, когда один человек может вызвать к себе трех человек из разных кабинетов, например из трех. Схема такой сигнализации показана на рисунке 45, е.

Оригинальный звонковый сигнализатор, извещающий о приходе почты, можно сделать в каждой квартире.

Конструкция подобного сигнализатора может быть выполнена по-разному, в зависимости от почтового ящика.

Сигнализатор представляет собой два контакта от звонковой цепи, которые замыкаются в момент укладывания почты в ящик. Такие контакты можно установить либо на верхней крышке, либо на дне ящика. Надежно работает сигнализатор, показанный на рисунке 46.

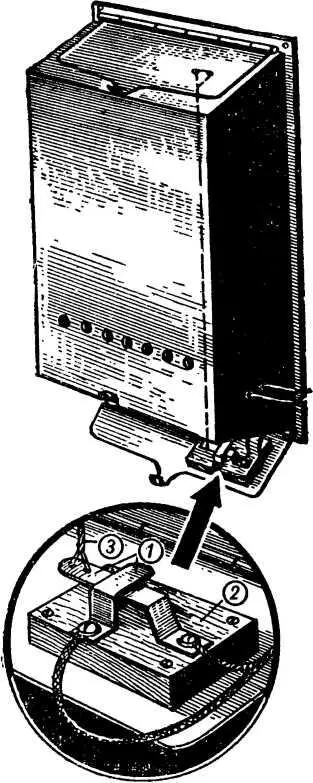

Рис. 46. Сигнализатор «Пришла почта».

Он состоит из гибких контактов 1, укрепленных на деревянном основании 2 и тяги 3. Когда открывается верхняя крышка, закрывающая прорезь для писем и газет, то при помощи тяги (узкой резинки, привязанной к нижнему контакту и проволочному кольцу) контакты замыкаются, и звонок оповещает о приходе почты.

Изготовьте основание из сухой доски и пропитайте его олифой или парафином.

К основанию прикрепите два контакта. Один из них — верхний — сделайте из толстой медной пластинки, а нижний — из упругой латунной полосочки с отверстием для кольца. Сделайте кольца из тонкой проволоки.

В верхней откидной крышке ящика сделайте два отверстия, проденьте через них проволочную петельку и прикрепите к ней один конец резинки.

Прикрепите сигнализатор ко дну ящика, привяжите к кольцу нижнего контакта свободный конец резинки. Отрегулируйте сигнализатор так, чтобы при закрытой верхней крышке его контакты были разомкнуты, а при открывании крышки — надежно замкнулись. Присоедините к контактам два гибких изолированных провода и подключите их параллельно звонковой кнопке, и сигнализатор готов к действию.

Если потребуется выключить сигнализатор, то в его цепь введите выключатель.

При желании вы можете придумать и другую конструкцию сигнализатора.

Каждому пионеру и школьнику известно, что ликвидировать пожар в самом начале его возникновения в сотни раз легче, чем бороться с ним, когда он достиг уже огромных размеров. Вот почему юные электротехники должны приложить много усилий для устройства противопожарной сигнализации в местах вероятных очагов пожаров не только у себя дома, но и в школе, на колхозном току, на складах и проч.

Противопожарная сигнализация может быть выполнена без особых затрат. При этом главную роль играют контакты, замыкающие цепь сигнализации.

Простейший противопожарный сигнализатор показан на рисунке 47, а.

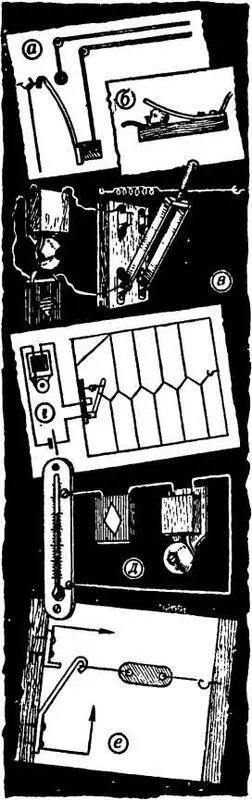

Рис. 47. Различные конструкции противопожарной сигнализации.

Он состоит из неподвижного контакта — медного шурупа, к которому присоединяется один провод от цепи сигнализации. Другой провод присоединен к упругому подвижному латунному контакту в виде скобы. Контакты устанавливаются либо на стене, либо на специальной деревянной планке.

Подвижный контакт в свободном состоянии должен плотно прижиматься к неподвижному, замыкая цепь сигнализации. К кольцу подвижного контакта привяжите тонкую длинную нитку и протяните ее вдоль стен и потолков, натягивая так, чтобы контакты были разомкнуты. В случае возникновения пожара нитка перегорает, контакты замыкаются и включается противопожарная сирена, или автомобильный сигнал, или обычный звонок.

Другие весьма простые конструкции противопожарной сигнализации показаны на рисунке 47, б, в. В одной из них (рис. 47, б) контакты разомкнуты кусочком воска. При возникновении пожара повышается температура, воск расплавляется, а подвижный упругий контакт плотно соприкасается с неподвижным, замыкая цепь.

Контакты можно разъединять не воском, а тонкой ниточкой, которая прикрепляется одним концом к рукоятке рубильника, включающегося в цепь автоматически под действием специальной пружины. Второй конец ниточки прикрепляется к стене (рис. 47, в). Ниточка натянута так, что нож рубильника не касается неподвижного контакта. Ниточная сеть протянута в местах возможного очага пожара. В случае пожара ниточка быстро перегорает, и рубильник под действием пружины замкнет цепь сигнализации. На рисунке 47, г показан способ натягивания ниточкой «паутины» на потолке или на стене.

Противопожарный сигнализатор можно сделать при помощи специального термометра (рис. 47, б), у которого цепь сигнализации замкнется при помощи ртутного столбика. На шкале такого термометра имеется два зажима от контактов. Один из них соединен с ртутной головкой, а другой установлен против цифры, указывающей на аварию. При повышении температуры до угрожающего значения ртутный столбик поднимается вверх и соприкасается с верхним контактом, замыкая цепь сигнализации.

Такой термометр надо установить в месте вероятного очага пожара и включить его в цепь сигнализации.

Другим сигнализатором пожара может быть специальный предохранитель (рис. 47, а), сделанный из легкоплавкого материала. При повышении температуры окружающей среды предохранитель расплавится, и упругий контакт замкнет цепь сигнализации.

Предохранитель можно изготовить из сплавов следующего состава: олова — 3 части (по весу), свинца — 2, висмута — 5 или олова — 3 части, свинца — 5, висмута — 8.

Первый сплав плавится при температуре около 100 °C, а второй при 80 °C.

Можно придумать очень интересную «тайную» сигнализацию, заменяющую сторожей. Легко устроить, например, простейший сигнализатор, оповещающий о появлении человека на ступеньках крыльца или открывающего дверь помещения, шкафа, стола, сейфа и проч.

На рисунке 48 показаны некоторые варианты конструкции контактов «тайной» сигнализации. Их задача — замкнуть цепь сигнализации при открывании двери, окна, форточки, шкафа и проч.

Особенность цепи охранной сигнализации состоит в том, что ее провода скрыты от человеческого взора.

Простейшая конструкция охранного сигнализатора показана на рисунке 48, а.
