Сергей Тимофеев - 3ds Max 2012

BiFold (Двускладная)

Двускладная дверь тоже отличается от предыдущих лишь механизмом открывания. Дверное полотно складывается при открывании и расправляется при закрывании. Параметры данной двери также не отличаются от параметров предыдущих дверей. На рис. 2. 9 представлены варианты подобной двери.

Рис. 2.9. Варианты двускладных дверей

Windows (Окна)

Группа процедурных объектов Windows (Окна) расположе-на сразу после группы дверей. Выберите данный пункт в списке типов объектов, показанном на рис. 2.1. Появится список инструментов создания разных окон (рис. 2.10). Рассмотрим особенности данных объектов.

Рис. 2.10. Инструменты создания процедурных

Awning (Навесное)

Первый тип окна — навесное. Мы подробно рассмотрим его параметры, а парамет-ры других окон будут с ними в основном совпадать. Выберите инструмент создания данного окна и создайте его в окне проекций Perspective (Перспектива). Создается оно также в три действия: ширина, глубина и высота окна.

Выделите данное окно и перейдите к его параметрам во втором разделе командной панели. Здесь перед вами несколько блоков параметров в свитке Parameters (Па-раметры) — рис. 2.11.

Параметры первого блока отвечают за габаритные размеры окна: Height (Высота), Width (Ширина) и Depth (Глубина).

Параметры группы Frame (Рама) отвечают за габариты рамы: Horiz. Width (Ши-рина по горизонтали), Vert. Width (Ширина по вертикали) и Thickness (Толщина). Параметр Thickness (Толщина) в группе Glazing (Остекление) отвечает за толщину стекла в окне.

В группе параметров Rails and Panels (Филенки и панели) можно настроить коли-чество панелей окна ( Panel Count ) и ширину филенки ( Width ). Параметр Open (Открыть) в группе Open Window (Открыть окно) отвечает за сте-пень открытия окна.

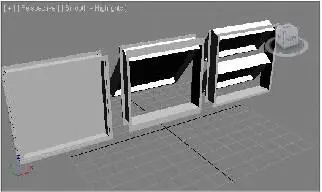

На рис. 2.12 показаны разные варианты окна Awning (Навесное) .

Рис. 2.11. Свиток ParametersРис. 2.12. Разные варианты окна Awningнавесного окна

Casement (Створчатое)

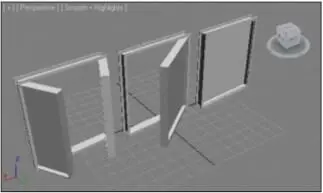

Створчатое окно отличается от предыдущего навесного лишь направлением откры-вания. Оно открывается вертикально и в сторону. Его можно сделать как одноствор-чатым, так и двустворчатым, при помощи опций группы Casements (Створки). На рис. 2.13 показаны варианты створчатых окон.

Рис. 2.13. Варианты створчатых окон

Fixed (Неподвижное)

Неподвижное окно отличается от предыдущих отсутствием возможности открыва-ния вообще. У него отсутствует параметр Open (Открыть), зато есть остальные па-раметры, позволяющие описать его габаритные размеры. Такое окно может быть использовано при создании статичных проектов. Например, визуализации проекта интерьера или архитектуры, где не будет задействована анимация или не будут ис-пользованы полуоткрытые окна.

Pivoted (Шарнирное)

Шарнирное окно открывается за счет вращения в отношении центральной верти-кальной или горизонтальной оси. В его параметрах в группе Pivots (Шарниры) есть

Рис. 2.14. Варианты шарнирного окна

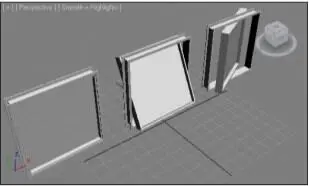

опция Vertical Rotation (Вертикальное вращение), которая позволяет изменить ось вращения окна. На рис . 2.14 показаны варианты подобного окна. Projected (Нацеленное)

Данный тип окна также отличается лишь способом открывания. Оно состоит из трех горизонтальных створок. Две нижние открываются в разные стороны. На рис. 2.15 показаны варианты данного окна.

Рис. 2.15. Варианты окна Projected

Sliding (Скользящее)

Последний вид процедурных окон. Открывание происходит вверх - вниз за счет движения нижней перегородки.

Stairs (Лестницы)

Группа процедурных объектов лестниц также находится в списке типов объектов, показанном на рис. 2.1. Раскройте данный список и выберите

пункт Stairs (Лестницы). Перед вами появятся Рис. 2.16. Инструменты созданияинструменты создания процедурных объек- процедурных лестництов — лестниц (рис. 2.16).

LTypeStair (L- подобная лестница)

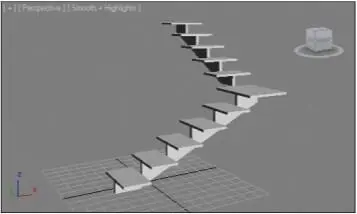

Лестница, форма которой напоминает букву "L", если смотреть сверху. Создается она в три действия: сначала задается длина одной стороны, затем — другой, а напос-ледок — высота лестницы. На рис. 2.17 показан "первозданный" вид L - подобной лестницы.

Параметры данного объекта разделены на четыре свитка: Parameters (Параметры), Carriage (Несущая часть), Railings (Перила), Stringers (Продольные опоры). Параметры свитка Parameters (Параметры) отвечают за общий внешний вид и ха-рактеристики лестницы.

Рис. 2.17. Простая L -подобная лестница

В группе параметров Type (Тип) можно задать тип лестницы: Open (Открытая), Closed (Закрытая), Box (Глухая). Опробуйте разные типы и обратите внимание на изменения формы лестницы.

В группе Generate Geometry (Создать геометрию) можно указать на необходимые элементы: Stringers (Продольные опоры) , Carriage (Несущая часть) , Handrail (Пе-рила) , Rail Path (Форма перил) .

В свитке Layout (Макет) можно настроить длины пролетов ( Length 1 и Length 2 ), ширину пролетов ( Width ), угол соотношения пролетов ( Angle ) и сдвиг начала сту-пеней второго пролета ( Offset ).

В группе Rise (Подъем) можно задать общую высоту лестницы ( Overall ). Общая высота может быть изменена либо за счет увеличения высоты ступеней ( Riser Ht ), либо за счет увеличения количества ступеней ( Riser Ct ). Нажмите кнопку с булав-кой слева от того параметра, который хотите оставить неизменным, затем изменяй-те высоту лестницы.

В группе Steps (Ступени) можно редактировать толщину ( Thickness ) и глубину ( Depth ) ступеней.

В свитке Carriage (Несущая часть) можно настроить глубину ( Depth ) и ширину ( Width ) опорной балки лестницы.

В свитке Railings (Перила) настраивается внешний вид перил при помощи пара-метров Height (Высота), Offset (Сдвиг), Segments (Сегментация) и Radius (Радиус). Эти параметры активны лишь в случае, если наличие перил включено в свитке Parameters (Параметры).
