Николай Барановский - Визуализация данных в программном пакете Origin Pro

Рис. 1.70. Окно форматирования кривых на графике

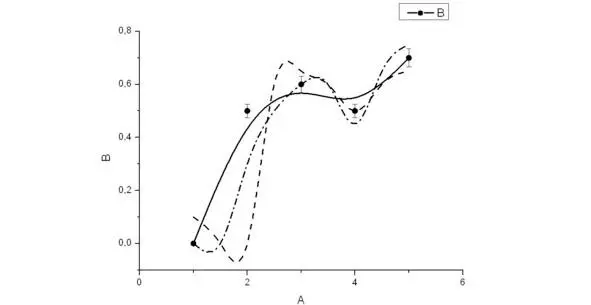

Затем следует нажать Apply и OK. График примет вид, который представлен на рисунке 1.71.

Рис. 1.71. Неформатированный график: все кривые отформатированы

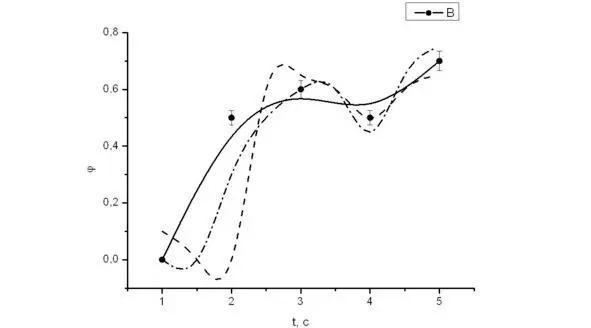

Затем следует отформатировать оси и подписи (см. рисунок 1.72).

Рис. 1.72. График с неформатированной легендой

Затем следует отформатировать легенду. Для этого кликнув на одной из кривой необходимо в открывшемся окне (рис. 1.73) посмотреть последовательность слоев на графике в левой части окна. После этого необходимо правой кнопкой мышки кликнуть на легенде и выбрать пункт Properties. Откроется окно форматирования легенды (рис. 1.74).

Рис. 1.73. Не заполненное окно форматирования легенды

Затем следует заполнить окно форматирования легенды в соответствии с данными окна форматирования кривых (рис. 1.72). См. рисунок 1.74.

Рис. 1.74. Заполненное окно форматирования легенды

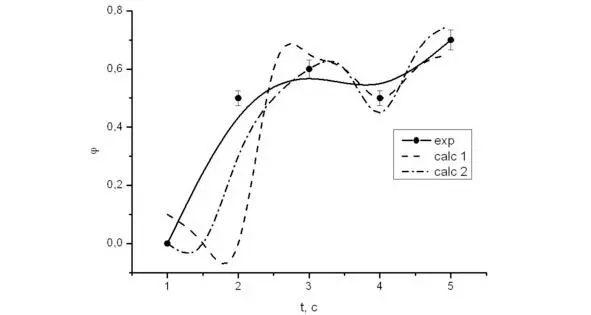

В результате график примет окончательный вид, который представлен на рисунке 1.75, и который совпадает с рис. 1.50

Рис. 1.75. Форматированный график с данными эксперимента

и двумя кривыми численного расчета

Затем необходимо осуществить экспорт графика в файл. В процессе работы над проектом не забывайте периодически сохранять файл проекта. Для этого в верхней панели выбирайте пункт File и в ниспадающем меню выбирайте пункт Save Project.

Экспорт графика в файл произведен. Теперь его можно использовать для подготовки статьи, отчета, курсовой, дипломной работы или магистерской диссертации.

ЗАДАНИЕ 1

Построить кривую по таблично заданным данным:

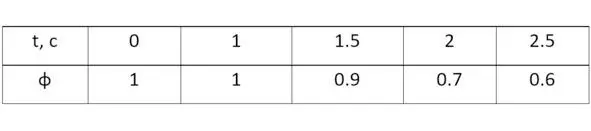

Табл. 1 Зависимость φ (t)

Оформить подписи аргумента и значения функции. Отформатировать горизонтальную координатную ось: начало графика – 0, окончание графика – 2.5, приращение – 0.5, размер цифр в подписи – 20 пунктов, толщина линии – 2 пункта. Отформатировать вертикальную координатную ось: начало графика – 0.5, окончание графика – 1, приращение – 0.1, размер цифр в подписи – 20 пунктов, толщина линии – 2 пункта. Отформатировать кривую: способ соединения точек – B-Spline, стиль – Solid (сплошная линия), толщина – 2 пункта, цвет – черный. Оформить легенду: φ (t)

ЗАДАНИЕ 2

Построить кривую по таблично заданным данным:

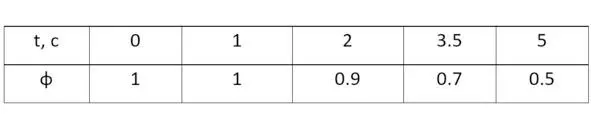

Табл. 1 Зависимость φ (t)

Оформить подписи аргумента и значения функции. Отформатировать горизонтальную координатную ось: начало графика – 0, окончание графика – 5, приращение – 1, размер цифр в подписи – 20 пунктов, толщина линии – 2 пункта. Отформатировать вертикальную координатную ось: начало графика – 0.5, окончание графика – 1, приращение – 0.1, размер цифр в подписи – 20 пунктов, толщина линии – 2 пункта. Отформатировать кривую: способ соединения точек – B-Spline, стиль – Dash (линия черточками), толщина – 2 пункта, цвет – черный. Оформить легенду: φ (t)

ЗАДАНИЕ 3

Построить кривую по таблично заданным данным:

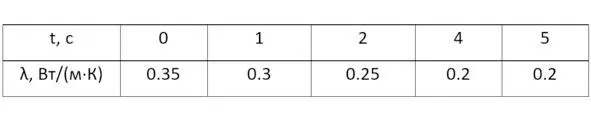

Табл. 1 Зависимость λ (t)

Оформить подписи аргумента и значения функции. Отформатировать горизонтальную координатную ось: начало графика – 0, окончание графика – 5, приращение – 1, размер цифр в подписи – 20 пунктов, толщина линии – 2 пункта. Отформатировать вертикальную координатную ось: начало графика – 0.1, окончание графика – 0.4, приращение – 0.05, размер цифр в подписи – 20 пунктов, толщина линии – 2 пункта. Отформатировать кривую: способ соединения точек – Spline, стиль – Dot (линия точками), толщина – 2 пункта, цвет – черный. Оформить легенду: λ (t)

ЗАДАНИЕ 4

Построить кривую по таблично заданным данным:

Табл. 1 Зависимость λ (t)

Оформить подписи аргумента и значения функции. Отформатировать горизонтальную координатную ось: начало графика – 1, окончание графика – 3, приращение – 0.5, размер цифр в подписи – 18 пунктов, толщина линии – 2 пункта. Отформатировать вертикальную координатную ось: начало графика – 0.15, окончание графика – 0.35, приращение – 0.05, размер цифр в подписи – 18 пунктов, толщина линии – 2 пункта. Отформатировать кривую: способ соединения точек – B-Spline, стиль – Dash Dot (линия точка-тире), толщина – 2 пункта, цвет – черный. Оформить легенду: λ (t)

ЗАДАНИЕ 5

Построить кривую по таблично заданным данным:

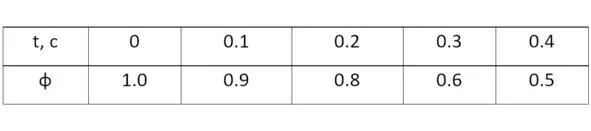

Табл. 1 Зависимость φ (t)

Оформить подписи аргумента и значения функции. Отформатировать горизонтальную координатную ось: начало графика – 0, окончание графика – 0.4, приращение – 0.1, размер цифр в подписи – 18 пунктов, толщина линии – 2 пункта. Отформатировать вертикальную координатную ось: начало графика – 0.5, окончание графика – 0.9, приращение – 0.05, размер цифр в подписи – 18 пунктов, толщина линии – 2 пункта. Отформатировать кривую: способ соединения точек – Spline, стиль – Solid (сплошная линия), толщина – 2 пункта, цвет – черный. Оформить легенду: φ (t)

ЗАДАНИЕ 6

Построить кривую по таблично заданным данным:

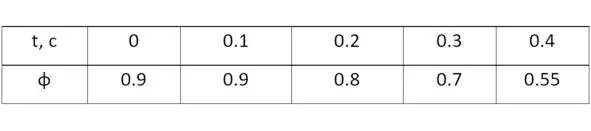

Табл. 1 Зависимость φ (t)

Оформить подписи аргумента и значения функции. Отформатировать горизонтальную координатную ось: начало графика – 0, окончание графика – 0.4, приращение – 0.1, размер цифр в подписи – 20 пунктов, толщина линии – 2 пункта. Отформатировать вертикальную координатную ось: начало графика – 0.5, окончание графика – 1, приращение – 0.1, размер цифр в подписи – 20 пунктов, толщина линии – 2 пункта. Отформатировать кривую: способ соединения точек – B-Spline, стиль – Solid (сплошная линия), толщина – 2 пункта, цвет – черный. Оформить легенду: φ (t)
