Отметим, что импульсы высокой частоты делятся на целочисленный делитель. Это означает, что результирующий период импульсов не будет точно равен 10 миллисекундам, потому что исходный период 10 миллисекундам не кратен. Поэтому ISR ядра из вышеприведенного примера будет реально вызываться по истечении каждых 9.9999296004 миллисекунд.

Большое дело, скажете вы, ну и что? Ну ладно, для нашего 15-секундного счетчика это годится. 15 секунд — это 1500 отсчетов таймера; расчеты показывают, что погрешность будет в районе 106 микросекунд:

15 с – 1500 * 9.9999296004 мс =

= 15000 мс – 14999.8944006 мс =

= 0.1055994 мс =

= 105.5994 мкс

К сожалению, продолжая наши математические выкладки, приходим к выводу, что при таких раскладах погрешность составляет 608 миллисекунд в день, что равняется приблизительно 18.5 секунд в месяц, или почти 3.7 минут в год!

Можно предположить, что при использовании делителей другого типа ошибка может быть либо меньше, либо больше, в зависимости от погрешности округления. К счастью, ядро это знает и вводит соответствующие поправки.

Ключевой момент всей этой истории состоит в том, что независимо от красивого округленного значения, реальное значение выбирается в сторону ускорения отсчета.

Пусть отсчеты времени таймера генерируются чуть чаще, чем раз в 10 миллисекунд. Смогу ли я надежно обеспечить ожидание длительностью в 3 миллисекунды?

Не-а.

Подумайте, что происходит в ядре. Мы вызываем стандартную библиотечную функцию delay() для задержки на 3 миллисекунды. Ядро должно присвоить внутренней переменной ISR какое-то значение. Если оно присвоит ей значение текущего времени, то это будет означать, что таймер уже истек, и надо активизироваться немедленно. Если оно присвоит ей значение на один отсчет больше текущего времени, это будет означать, что надо активизироваться на следующем отсчете (т.е. с задержкой вплоть до 10 миллисекунд).

Мораль: не следует рассчитывать на то, что разрешающая способность ваших таймеров будет лучше, чем у системного отсчета.

В QNX/Neutrino у приложений есть возможность программной подстройки аппаратного делителя и ядра вместе с ним (чтобы ядро знало, с какой частотой вызывается ISR таймера). Мы поговорим об этом далее в разделе «Опрос и установка часов реального времени».

Существует еще одно явление, которое вы должны принимать во внимание. Предположим, что разрешающая способность у вас равна 10 миллисекундам, а вы желаете сформировать задержку длительностью в 20 миллисекунд.

Всегда ли вы можете быть уверены, что от момента вызова функции delay() до возврата из нее пройдет ровно 20 миллисекунд?

Никогда.

На это есть две серьезные причины. Первая причина довольно проста: при блокировании поток изымается из очереди готовности. Это означает, что процессор может перейти к другому потоку вашего приоритета. Когда ваши 20 миллисекунд истекут, ваш поток будет помещен в конец очереди готовности по этому приоритету и будет таким образом оставлен на милость потока, выполняющегося в данный момент. Это относится также к обработчикам прерываний и к потокам более высокого приоритета — то, что ваш поток перешел в состояние READY, еще не означает, что ему сразу предоставят процессор.

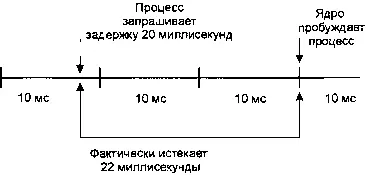

Вторая причина несколько более хитрая. Чтобы понять ее смысл, посмотрите на нижеприведенный рисунок.

Флуктуации отсчета времени.

Проблема здесь состоит в том, что ваш запрос является асинхронным по отношению к источнику отсчетов. У вас нет никакой возможности синхронизировать аппаратный таймер с вашим запросом. Поэтому в итоге вы получите интервал задержки где-то в диапазоне от 20 до 30 мс — в зависимости от того, в какой момент между отсчетами аппаратных часов возник ваш запрос.

Это очень важный момент. Флуктуации отсчета времени — одна из печальных жизненных реалий. Единственный способ избавиться от этой проблемы заключается в увеличении разрешающей способности так, чтобы получающиеся погрешности укладывались в пределы установленных допусков. (Как это делается, мы рассмотрим ниже, в разделе «Опрос и установка часов реального времени».). Имейте в виду, что флуктуации проявляются только на первом отсчете таймера — задержка на 100 секунд, реализуемая с помощью таймера с разрешением в 10 мс, попадет в интервал между 100 и 100.01 секундами.

Таймер, работу которого мы только что обсудили, называют относительным таймером . Для такого таймера период ожидания задается относительно текущего времени. Если бы вы пожелали задержать выполнение вашего потока до 12 часов 4 минут 33 секунд EDT (Eastern Daylight Time — восточное поясное время — прим. ред .) 20 января 2005 года, вам пришлось бы сначала рассчитать точное число секунд от «сейчас» до выбранного вами момента и включить относительный таймер с задержкой на это число секунд. Поскольку это довольно часто встречающаяся операция, в QNX/Neutrino реализованы абсолютные таймеры, которые обеспечивают задержку до заданного времени (а не на заданное время, как в случае относительного таймера).

А что если вы захотите сделать что-нибудь полезное, пока поток ожидает наступления установленной даты? Или делать что-либо и получать «синхроимпульс» каждые 27 секунд? Здесь нельзя просто так позволить себе спать!

Как мы уже обсуждали в главе «Процессы и потоки», вы можете просто запустить другой поток, и пусть он выполняет работу, пока ваш поток спит. Однако, поскольку мы говорим сейчас о таймерах, посмотрим, как это можно сделать другим способом.

В зависимости от выбранной цели, вы можете сделать это с помощью либо периодического, либо однократного таймера. Периодический таймер — это таймер, который срабатывает периодически, уведомляя поток (снова и снова), что истек некоторый временной интервал. Однократный таймер — это таймер, который срабатывает только один раз.

Реализация этих таймеров в ядре основана на том же самом принципе, что и в случае с таймером задержки из нашего первого примера. Ядро запоминает абсолютное значение времени (если вы укажете сделать именно так) и хранит его. Обработчик прерываний таймера сравнивает сохраненное значение времени с текущим.

Однако, вместо удаления из очереди на выполнение после системного вызова, на этот раз ваш поток продолжит работу. И в момент, когда суточное время достигнет заданного вами и хранимого в памяти момента времени, ядро уведомит ваш поток о том, что назначенное время пришло.
