Успех изготовления и внедрения изделий в значительной мере зависит от того, насколько широко использованы принципы взаимозаменяемости и агрегатирования узлов разных по конструкции и зачастую предназначенных для совершенно различных технологий ухода за растениями и животными устройств. На примере конкретной многоцелевой тележки , с помощью которой можно облегчить труд по более чем 20 видам работ в саду, на огороде, при уходе за домашними животными и т. д., сделана попытка убедить читателя не увлекаться изготовлением на каждый вид работ отдельного изделия, а максимально использовать уже имеющиеся средства, предусматривая возможности агрегатирования их еще при разработке.

В книге приведены по нескольку изделий для разных отраслей домашнего хозяйства — от предельно простых до весьма сложных, то есть таких, при изготовлении которых не обойтись без металлорежущего и сварочного оборудования. Внедрение их будет способствовать совершенствованию технологии, отказу за ненадобностью от многих казавшихся ранее необходимыми операций по уходу за садом, огородом, животными, пасекой, позволит даже в самые напряженные дни не прибегать — к посторонней помощи, в том числе при погрузочно-разгрузочных работах, резко повысит производительность труда, доставит огромное моральное удовлетворение от применения результатов своего труда — сделанных собственными руками изделий. Затраты же с лихвой окупятся за счет увеличения доходности участка и расширения свободного времени.

Заметим, что при описании тех или иных разработок не даются ни размеры деталей, из которых они собираются, ни марки материалов, из которых эти детали изготовляются. Ведь у каждого самодельщика-конструктора свои задачи и свои возможности. Давая идею, оставляем им возможность самим решать, что, как и из чего они будут делать понравившиеся конструкции малой механизации.

В работе подавляющая часть материала представляет собой авторские разработки и отражает личный опыт авторов. Отдельные из приведенных технических решений защищены авторскими свидетельствами, часть оформлена в виде заявок на изобретения. С благодарностью ознакомимся с конструктивными замечаниями тех, кого не оставят равнодушными затронутые вопросы. Заранее признательны всем, кто их выскажет.

Практическая хозяйственная деятельность в значительной степени складывается из операций перемещения объектов как отдельно (например, сбор фруктов, кочевка с пасекой, внесение удобрений и др.), так и в сочетании с чисто технологическими операциями (приготовление и подача цементного раствора при строительстве дома или сарая, обработка почвы, кормление животных и т. п.).

Простейшим средством транспортирования остаются до настоящего времени ручные тележкисамых разнообразных конструкций. По мере развития техники роль ручной тележки в обеспечении промышленного, сельскохозяйственного производства, на складах снижалась. Однако и сегодня она часто остается незаменимым средством перемещения различных грузов.

В связи с увеличением числа семей, приобретающих земельные участки, получением жителями сельской местности прав на расширение приусадебных наделов земли, резко возрастает потребность населении в хозяйственном инвентаре, различных приспособлениях, средства малой механизации.

Спрос на выпускаемые промышленностью тележки в настоящее время значительно превышает предложение. Но главное — почти все они имеют ряд принципиальных недостатков (например, сплошную ось для колес), не позволяющих механизировать процесс погрузки и разгрузки тележки, существенно расширить сферу ее применения.

Трудно подсчитать, сколько людей, занятых в народном хозяйстве, на приусадебных и садовых участках, ежедневно вынуждены из-за этого многократно поднимать тяжелые грузы на платформу или кузов ручной тележки и, перевозя на определенное расстояние, так же вручную их снимать. Но стоит создать между колесами технологическое пространство для груза и оснастить тележку специальными конструктивными элементами или захватами либо тару предварительно установить на подставки, удовлетворяющие соответствующим требованиям, как полностью отпадает необходимость руками загружать и разгружать тележку, значительно расширится номенклатура перевозимых грузов — тележка приобретет совершенно новые качества, обретет универсальность. Как добиться этого, подскажут оригинальные конструкции тележек, описанию которых уделено основное внимание в настоящей главе.

Обладая широкой функциональной универсальностью, эти изделия являются своего рода базой, основой для решения разнообразных технологических задач, рассмотрению которых посвящены последующие главы.

Избежать ручной загрузкитележки-подъемника удастся, если груз предварительно разместить на подставках, образующих технологическое пространство между землей и грузом, куда входили бы грузоподъемные вилы или захваты тележки. Такие подставки должны быть прочными, удобными в эксплуатации, простыми в изготовлении, складывающимися или разборными — иначе при хранении или перевозках они будут занимать много места. Наиболее подходящий материал для изготовления подставок, отвечающих этим требованиям, — трубы, прутки, гнутый профиль .

Складывающуюся подставку (рис. 1) можно собрать из одной общей опоры, представляющей собой отрезок полосового металла с резьбовыми отверстиями по краям, двух квадратных опор с резьбовыми отверстиями в центре каждой и двух П-образно согнутых металлических прутков с резьбой на концах. Образованные прутками стойки завертывают в резьбовые отверстия опор и в рабочем положении жестко фиксируют контргайками. В сложенном виде подставка также может быть зафиксирована.

Рис. 1. Складывающаяся подставка

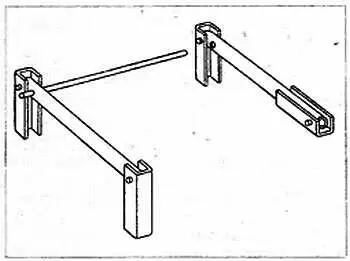

При работе с тяжелыми разногабаритными грузами целесообразно воспользоваться разборной регулируемой подставкой (рис. 2), состоящей из четырех стоек, шарнирно закрепленных попарно к двум продольным трубчатым опорам. В рабочем положении подставку фиксируют, устанавливая в специальные отверстия на опорах или стойках гладкий металлический прут. Для большей устойчивости соединения стоек с опорами следует сделать такими, чтобы в раскрытом положении стойки книзу несколько расходились попарно в стороны друг от друга.

Рис. 2. Разборная подставка
