Воздухоохладители, размещаемые в камерах, могут быть напольными или подвесными. Последние обычно применяют для камер с большой высотой потолков. Камеры такого типа необходимо снабжать нагнетательными трубками для выпуска газовой смеси под потолком. Напольные воздухоохладители проще в монтаже и установке, так как они не связаны с ограждающими конструкциями камеры и не нарушают ее газоизоляционного слоя.

При любом типе воздухоохладителя эффективно использовать бесканальное распределение газовой смеси по объему камер. Газовая смесь должна равномерно циркулировать, причем скорость ее вокруг продукции должна быть минимальной (0,2 м/с) и достаточно большой в батарее воздухоохладителя (3–5 м/с). Оптимальная кратность циркуляции газовой смеси в камерах в период поддержания стационарного режима хранения — 10–20 объемов незагруженной камеры в час. Температурный напор между газовой смесью в камере и хладагентом в воздухоохладителях не должен быть выше 6–8 °C в период охлаждения продукции и 3–4 °C при хранении, а разность температур на входе и выходе газовой смеси из воздухоохладителя соответственно 3–4 и 1–2 °C. В ориентировочных расчетах холодопроизводительность воздухоохладителей камер с РГС принимают равной 25–35 Вт на 1 м 3камеры при единовременной загрузке не более 10 % ее вместимости.

С учетом того что доступ в камеру с РГС ограничен, требованиям и повышенной эффективности и надежности должна отвечать система оттаивания воздухоохладителей. Идеальная система оттаивания — автоматическая с возвратом влаги в камеру путем сублимации снеговой шубы. Для предотвращения разгерметизации камер талую воду после оттаивания необходимо отводить через гидрозатворы с контролируемым уровнем воды в них. Во избежание попадания избытка капельной влаги с потолочных конструкций на продукцию рекомендуется изоляция поддонов воздухоохладителей и их трубопроводов термопластом типа ПСБ-С толщиной до 50 мм.

Запрещается размещать в камере какие-либо вентили или регулировочные устройства, так как их обслуживание связано с разгерметизацией камеры для входа оператора. Надзор за работой системы вентиляции внутри камеры можно вести через смотровое окно по подвижности индикаторных лент, обдуваемых циркулирующей газовой смесью. При необходимости обогрева камер в зимнее время применяют электрокалориферы, вмонтированные в воздухоохладители или специальные калориферы.

Оптимальное для каждого вида хранящейся продукции соотношение между концентрацией кислорода и углекислого газа в камере с РГС поддерживают несколькими способами:

путем замены части газовой среды камеры на наружную (естественное формирование газовой среды, характерное для нормальных газовых смесей);

удалением избытка углекислого газа с помощью специальных скруббирующих устройств с абсорбционными или адсорбционными поглотителями углекислого газа (естественное формирование газовой среды, субнормальные газовые смеси);

заменой части газовой среды камеры на приготовленную в специальных установках-генераторах (искусственное формирование газовой среды, субнормальные газовые смеси);

путем газообмена внутренней среды камеры с наружной атмосферой через диффузионные газообменные, газоразделительные устройства из селиктивно-проницаемых для компонентов газовой среды материалов (естественное формирование газовой среды, субнормальные и нормальные газовые смеси).

В соответствии со способами формирования газовых сред холодильные камеры с РГС подразделяют на виды:

герметичные с ограждениями высокой плотности, в которых газообмен через поверхности ограждений настолько мал, что за счет физиологической активности продукции можно создать и поддерживать на необходимом уровне концентрацию кислорода и углекислого газа;

герметичные с ограждениями пониженной плотности, в которых стабилизация и сохранение требуемого режима достигаются только искусственным путем за счет подачи газовой среды определенного состава из внешних источников (генераторы, азотные установки, баллоны, емкости и т. д.).

Регулирование концентрации углекислого газа при естественном образовании газовых смесей в камерах с высокой степенью герметизации обычно проводят при помощи скрубберов — аппаратов, в которых избыток углекислого газа из газовой смеси поглощается абсорбцией его или адсорбцией химическими или физическими поглотителями. Для поглощения углекислого газа в скрубберах используют активные угли, молекулярные сита, поташ, растворы этаноламина и т. д.

Скруббирующие установки работают по централизованной схеме (группа камер — скруббер — группа камер) Или по децентрализованной (камера — скруббер — камера). Наиболее широко применяются двухсекционные скрубберы непрерывного действия, работающие по децентрализованной схеме (рис. 23). В установке одновременно происходят два процесса. В одной из секций поглощается углекислый газ, в другой — поглотитель регенерируется атмосферным воздухом. Секции попеременно переключаются с режима поглощения на режим регенерации с помощью автоматических четырехходовых клапанов.

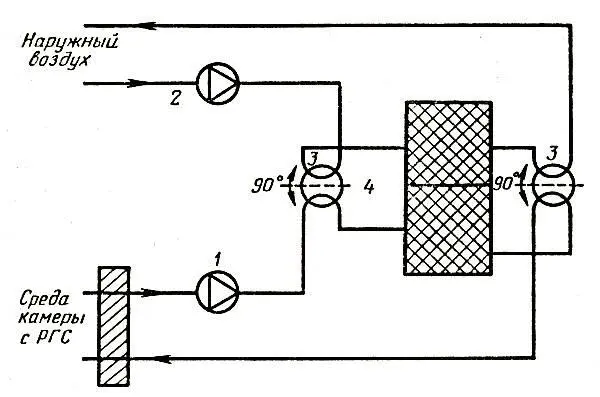

Рис. 23. Схема скруббйрующей установки для поглощения углекислого газа с естественным формированием газовых сред: 1 — вентилятор газовой смеси; 2 — вентилятор для регенерации; 3 — автоматические клапаны; 4 — двухсекционный адсорбер С0sub2/sub

Установлено, что при стандартном газовом режиме в герметичной холодильной камере концентрация углекислого газа в результате дыхания растительной продукции возрастает за сутки на 1–1,5 % свободного объема камеры. Продолжительность вывода камеры на заданный режим зависит от реальных условий работы установки и вместимости камеры. При этом желательно, чтобы указанное время не превышало продолжительности односменной работы. Обычно в практике промышленного хранения продукции время вывода на режим хранения составляет от 5 до 24 ч (Семашко, 1984).

В нашей стране и за рубежом в качестве автономных скруббирующих установок чаще всего используют аппараты очистки, входящие в состав генераторов газовых сред, выполненные в виде самостоятельных блоков.

В СССР выпускают аппарат очистки А02Б и некоторые другие, в США — аппарат марки «Аркосорб». Из автономных скруббирующих установок можно отметить аппараты серии «Джем» (Италия), «Стал-Астра» (ФРГ), в которых основным поглотителем служит активированный уголь, обеспечивающий попеременно адсорбцию — регенерацию.

Помимо скруббирующих аппаратов с физическими поглотителями, за рубежом используют аппараты абсорбционного типа (мокрые скрубберы), работающие на непрерывно регенерируемом химическом поглотителе углекислого газа в виде водных растворов, например этаноламинов и др. Регенерация поглотителя осуществляется нагреванием раствора или продувкой через него атмосферного воздуха. К установкам такого типа относятся аппараты очистки «Халл» (Италия), «Зульцер» (Швейцария) и др.
