Моторная перегородка состояла из двух боковых, двух средних и верхнего съемных листов, нижнего съемного листа с люками, закрывавшихся крышками, и основания перегородки, приваренного к днищу. Через окна, закрываемые боковыми листами, вынимались и устанавливались воздухоочистители. Два отверстия на нижнем съемном листе закрывались откидными крышками и служили для осмотра агрегатов силовой установки.

В средней части МТО по продольной оси корпуса монтировался двигатель. Между ним и левым бортом корпуса размещались: эжектор с водяным и масляными радиаторами, масляный и топливный баки, воздухоочиститель, топливный фильтр грубой очистки и маслозакачивающий насос. Между двигателем и правым бортом корпуса располагались: топливные баки, эжектор с водяным и масляными радиаторами, насосный узел подогревателя и воздухоочиститель. Масляные радиаторы, устанавливавшиеся с правой и левой стороны двигателя, предназначались для охлаждения масла коробки передач. В развале блоков двигателя устанавливался расширительный бачок, а на кронштейнах двигателя - термоэлектрозамыкатели системы ППО. В кормовой части МТО размещалась однопоточная механическая планетарная трансмиссия с механизмами управления, тяги и переходные мостики приводов управления. На верхней половине картера механизма передач и поворота располагался электрический стартер, а слева сбоку - масляный фильтр. На бортах корпуса крепились термоэлектозамыкатели системы ППО.

Установка основного оружия в башне танка Т10 122мм танковая пушка Д25ТА - фото 126

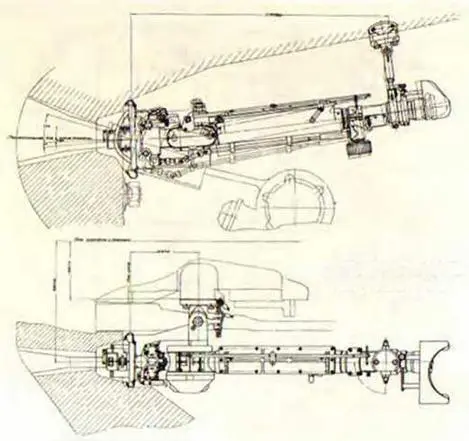

Установка основного оружия в башне танка Т-10.

122мм танковая пушка Д25ТА Электромеханический досылатель снаряда и - фото 127

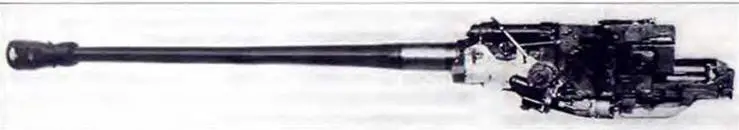

122-мм танковая пушка Д-25ТА.

Электромеханический досылатель снаряда и гильзы пушки Д25ТА Основным оружием - фото 128

Электромеханический досылатель снаряда и гильзы пушки Д-25ТА.

Основным оружием танка являлась 122-мм танковая нарезная пушка Д-25ТА с горизонтальным клиновым полуавтоматическим затвором и двухкамерным дульным тормозом (длина канала ствола 48 калибров). По своим баллистическим данным она не отличалась от пушки танка ИС-4, однако с целью увеличения скорострельности до 3-4 выстр./мин и облегчения процесса заряжания на ней использовали электромеханический досылатель снаряда и гильзы (скорострельность при ручном заряжании пушки - 2-3 выстр./мин).

Механизм досылания монтировался на откидной части ограждения пушки и состоял в основном из каретки и электрооборудования. Каретка перемещалась в направляющих, прикрепленных к откидной части ограждения. Поочередное досылание в зарядную камору канала ствола пушки снаряда и гильзы с зарядом производилось цепью досылателя, приводимой в действие от электромотора МУ-431 или вручную. Каретка с лотком из исходного положения на линию досылания и обратно перемещалась по специальным направляющим; на линию досылания - от руки заряжающего и стопорилась на время досылки снаряда (гильзы); обратно она возвращалась под воздействием двух пружин.

Управление механизмом досылания (в автоматическом или неавтоматическом режимах) осуществлялось заряжающим с помощью релейного блока, закрепленного на ограждении пушки. При автоматическом управлении работой электропривода механизма досылания после стопорения каретки снаряд автоматически досылался в канал ствола до упора в нарезы. Одновременно заряжающий готовил гильзу с зарядом, вводил ее дульцем в камору пушки и нажимал на кнопку досылки гильзы на релейном блоке. После досылки гильзы каретка возвращалась в исходное положение и становилась на стопор, включая электрическую цепь стрельбы.

Кроме того, Д-25ТА оснащалась механизмом повторного взвода, позволявшим в случае осечки отвести ударник в заднее положение без открывания клина затвора. К задней стенке откидного ограждения приваривался специальный отражатель, который служил для отражения экстрактированной гильзы вниз, предотвращая зависание гильзы в казеннике при стрельбе из пушки и увеличивая за счет этого скорострельность.

С пушкой был спарен 12,7-мм пулемет ДШК (с 1956 г. - ДШКМ). Для повышения кучности боя пулемета при автоматической стрельбе в качающейся бронировке имелось устройство, ограничивавшее вибрацию ствола пулемета при стрельбе.

При стрельбе из пушки и спаренного пулемета использовался телескопический шарнирный прицел ТШ2-27 с 3,5- и 7-кратным увеличением. Углы вертикальной наводки спаренной установки составляли от -3' до +17". При стрельбе из пушки с закрытых огневых позиций применялись боковой уровень и азимутальный указатель, располагавшийся на погоне опоры башни (слева от сиденья командира танка). Прицельная дальность стрельбы из пушки составляла 5000 м, наибольшая (с помощью бокового уровня) - 15000 м. Дальность прямого выстрела - 1000 м.

Второй пулемет ДШК (ДШКМ) - зенитный, крепился на турели, монтировавшейся на вращающемся основании люка заряжающего. Верхний погон основания люка, вращавшийся на шариках, мог быть закреплен при любом угле поворота по горизонту специальным эксцентриковым стопором. При стрельбе из зенитного пулемета как по воздушным, так и по наземным легкобронированным целям использовался коллиматорный прицел К 10-Т.

Установка прицела ТШ227 в башне Зенитная установка с 127мм пулеметом ДШК - фото 129

Установка прицела ТШ2-27 в башне

Зенитная установка с 127мм пулеметом ДШК Размещение узлов и агрегатов - фото 130

Зенитная установка с 12,7-мм пулеметом ДШК.

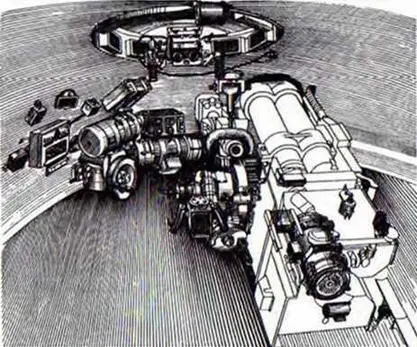

Размещение узлов и агрегатов электропривода ТАЭН1 Спаренный 127мм - фото 131

Размещение узлов и агрегатов электропривода ТАЭН-1.

Спаренный 127мм пулемет ДШК Для наводки спаренной установки оружия на цель - фото 132

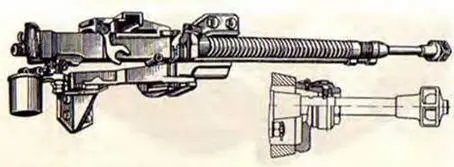

Спаренный 12,7-мм пулемет ДШК.

Для наводки спаренной установки оружия на цель и ведения огня наводчиком с - фото 133

Для наводки спаренной установки оружия на цель и ведения огня наводчиком с помощью пульта управления, а также для обеспечения целеуказания от командира танка с автоматической (грубой) наводкой пушки в двух плоскостях на цель, визируемую командиром через ТПКУ, использовался автоматизированный электропривод ТАЭН-1. Целеуказание поворотом башни командир осуществлял при нажатии на кнопку, располагавшуюся на его пульте управления.

Управление от командира являлось приоритетным: во время целеуказания наводчик лишался возможности управлять системой. Точность целеуказания по горизонту составляла ±00-08 т.д.
