В силовой установке танка использовался дизель В12-5 мощностью 515 кВт (700 л.с.) при частоте вращения коленчатого вала двигателя 2100 мин-1, с центробежным нагнетателем АМ-42КМ и эжекционной системой охлаждения, которая давала большой выигрыш в использовании мощности двигателя. Пуск В12-5 (основной способ) производился с помощью электростартера СТ-700 мощностью 11 кВт (15 л.с.) или сжатым воздухом от двух пягилитровых воздушных баллонов. Для облегчения пуска при низких температурах окружающего воздуха имелась система подогрева с форсуночным подогревателем, обеспечивавшим подогрев охлаждающей жидкости и масла в баке. Котел подогревателя крепился на днище танка, около перегородки МТО, под вращающимся полом боевого отделения. Отвод продуктов сгорания производился через лючок, закрывавшийся броневой крышкой, в левой наклонной части днища корпуса.

В состав топливной системы двигателя входили: три внутренних бака, размещавшихся в МТО (два задних - по бортам корпуса, передний — справа по ходу танка между кронштейнами постамента двигателя), два дополнительных (наружных! бака, устанавливавшихся на задних подкрылках в корме машины и включенных в систему, топливораспределительный кран, ручной топливоподкачивающий насос РИМ-1, топливные фильтры грубой и тонкой очистки, топливоподкачивающий насос БНК-12ТК, топливный насос НК-12, воздухоотделитель и т.д. В топливном насосе имелся всережимный регулятор с жестким упором. Воздухоотделитель поплавкового типа, впервые примененный в практике отечественного танкостроения, служил для удаления воздуха из системы при работе двигателя. Общая емкость топливных баков составляла 760 л, из них на основные (забронированные) баки приходилось 460 л. Запас хода машины по шоссе достигал 200 км.

В системе воздухоочистки двигателя использовались два комбинированных трехступенчатых инерционных воздухоочистителя. Воздух в первой ступени воздухоочистителя очищался от пыли с помощью клиновидной инерционной решетки с использованием энергии отработавших газов (специальным трубопроводом, соединенным с шестым отсеком эжектора), во второй ступени - с помощью промасленных фитилей, масляной ванны и войлочной обшивки корпуса, в третьей - с помощью кассеты и трех пакетов с уложенной в них стальной канителью. Воздухоочистители устанавливались в передней части МТО на кронштейнах, приваривавшихся к бортам корпуса.

Система подогрева двигателя и планетарной коробки передач Воздухоочиститель - фото 143

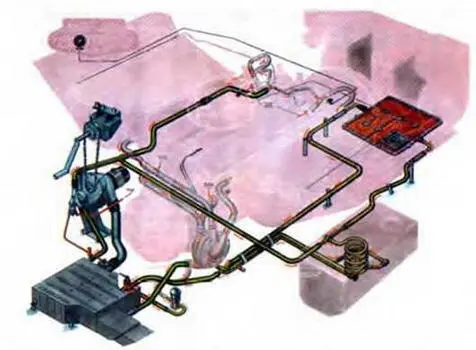

Система подогрева двигателя и планетарной коробки передач.

Воздухоочиститель и схема его работы Система смазки двигателя Система - фото 144

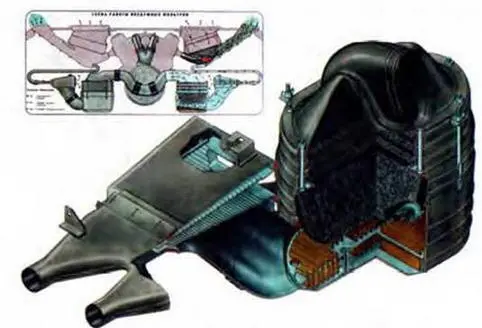

Воздухоочиститель и схема его работы.

Система смазки двигателя Система охлаждения двигателя Топливная система - фото 145

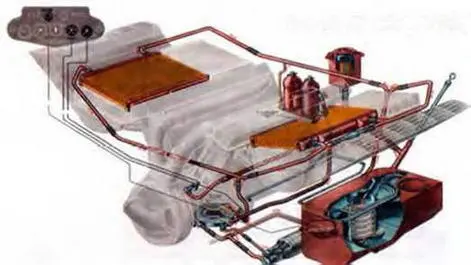

Система смазки двигателя.

Система охлаждения двигателя Топливная система двигателя Система смазки - фото 146

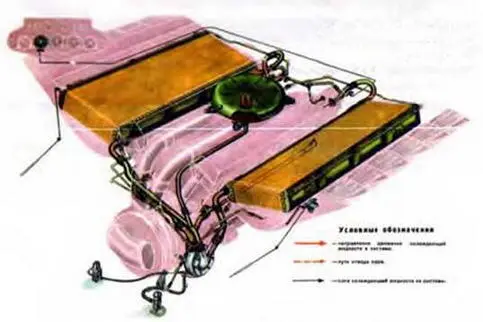

Система охлаждения двигателя.

Топливная система двигателя Система смазки двигателя инерционная под - фото 147

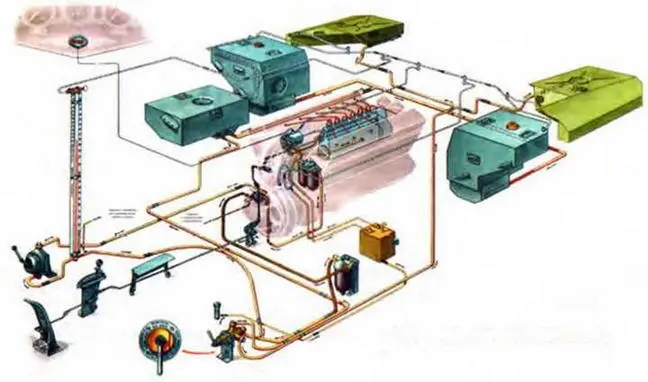

Топливная система двигателя.

Система смазки двигателя - инерционная, под давлением. В ее состав входили: масляный бак, два масляных радиатора, маслозакачивающий насос МЗН-1, комбинированный масляный фильтр "Кимаф-3", перепускной клапан, заливной бачок, масляный насос, манометр и трубопроводы. Масляный бак емкостью 93 л имел циркуляционный бачок и псногаситель. Кроме того, в нем устанавливался змеевик, включенный в систему подогрева двигателя.

Система охлаждения двигателя - жидкостная, закрытого типа, с принудительной циркуляцией и использованием эжекторов для обдува радиаторов охлаждающим воздухом. Эжекторы располагались справа и слева от двигателя. Над каждым эжектором устанавливался водяной радиатор, а над ним - масляные радиаторы двигателя и ПКП. Заправочная емкость системы составляла 90 л. Привод к заслонкам эжекторов крепился на верхнем лобовом листе в отделении управления, под центральным щитком механика-водителя.

Однопоточная механическая трансмиссия состояла из механизма передач и поворота (МПП), двух остановочных тормозов и двух комбинированных бортовых редукторов разгруженного типа. В состав МПП входили планетарная коробка передач с двумя степенями свободы и планетарный механизм поворота типа "ЗК", смонтированные в обогреваемом картере, а также система смазки и гидросервоуправления. Коробка передач обеспечивала восемь передач переднего хода и две передачи при движении задним ходом. Максимальная скорость движения танка по шоссе составляла 42 км/ч, средняя по местности - 15-20 км/ч.

Коробка передач включала передний фрикцион, четырехступенчатый редуктор и механизм поворота с мультипликаторами. Многодисковый передний фрикцион сухого трения "сталь по стали" выключался при реверсировании движения танка. В четырехступенчатом редукторе и мультипликаторах использовались многодисковые блокировочные фрикционы сухого трения -сталь по стали", а также ленточные тормоза с чугунными накладками. С целью обеспечения чистоты выключения фрикционов применялось специальное устройство для одинакового разведения дисков трения.

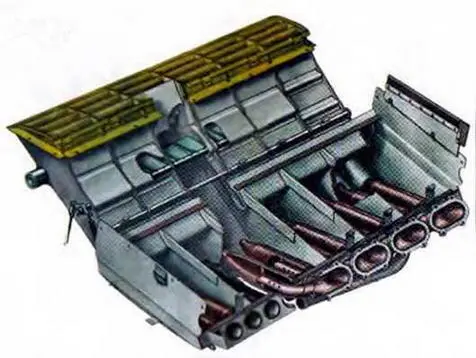

Эжектор Механизм передач и поворота Бортовой редуктор с барабанами - фото 148

Эжектор.

Механизм передач и поворота Бортовой редуктор с барабанами остановочного - фото 149

Механизм передач и поворота.

Бортовой редуктор с барабанами остановочного тормоза и ведущим колесом - фото 150

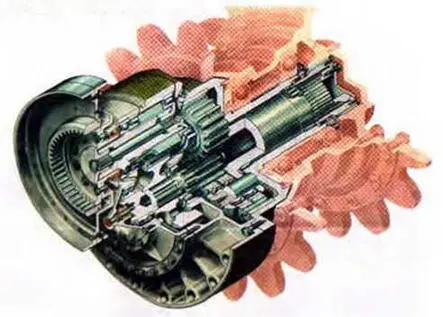

Бортовой редуктор с барабанами остановочного тормоза и ведущим колесом.

Направляющее колесо с механизмом натяжения гусеницы Общий вид ходовой - фото 151

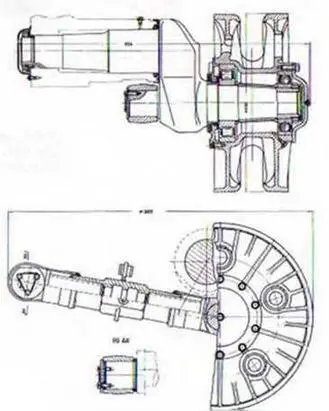

Направляющее колесо с механизмом натяжения гусеницы.

Общий вид ходовой части Поддерживающий каток Впервые на серийном тяжелом - фото 152

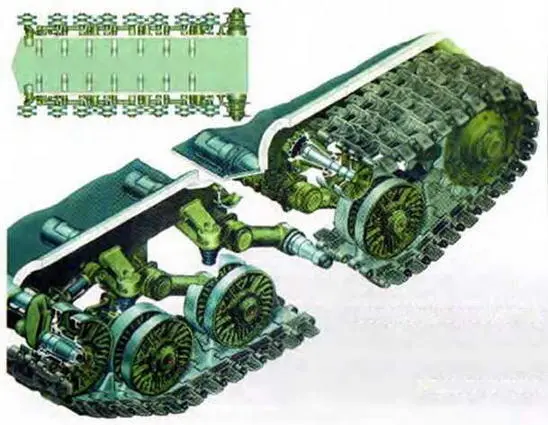

Общий вид ходовой части.

Поддерживающий каток Впервые на серийном тяжелом танке вместо кулисы ввели - фото 153

Поддерживающий каток.

Впервые на серийном тяжелом танке вместо кулисы ввели избиратель передач. Кроме того, МПП имел автономную систему смазки и охлаждения, а также подогрев поддона нижней половины картера.

В системе подрессоривания применялась индивидуальная пучковая торсионная подвеска и четыре рычажно-поршневых гидроамортизатора двухстороннего действия, смонтированные внутри балансиров передних и задних опорных катков. В качестве упругих ограничителей хода балансиров использовались буферные пружины. Пучковый торсион состоял из семи параллельно работавших торсионных валиков. Такая конструкция обеспечивала больший ход катка при малой длине торсионов благодаря увеличенному углу их закрутки Усталостная прочность торсионных валиков была повышена почти в 2 раза за счет их дробеструйной обработки. В узлах подвески вместо чугунных втулок впервые установили текстолитовые втулки, в 2-3 раза увеличившие срок службы подвески по сравнению с аналогичными узлами танков ИС-3 и ИС-4.
