Me 109G14 из JG11 с желтой полосой быстрой идентификации на хвосте и - фото 111

Me 109G-14 из JG11 с желтой полосой быстрой идентификации на хвосте и, возможно, руле направления. Обратите внимание на любопытный камуфляж 81/82, возможно с дополнительными пятками RLM 83.

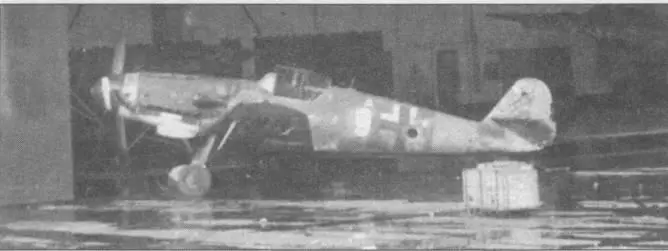

G14 переделанный из G6 третья горловина в фюзеляже и небольшие выступы на - фото 112

G-14, переделанный из G-6 (третья горловина в фюзеляже и небольшие выступы на крыльях), вероятно из III./JG 54.

Чтобы упростить выпуск разведывательных самолетов, отказались от установки дополнительного оборудования в рамках программы Ruestzustand. Было решено начать выпуск нового варианта самолета, который изначально должен был стать разведчиком. Так и появился Me 109G-8. Чтобы довести производительность до максимума, выпуск G-8 организовали на одном предприятии — WNF, где в августе 1943 года и развернули сборку «Густава-8». Всего было изготовлено более 900 Me 109G-8, то есть в два раза больше, чем Me 109G-5 (475 штук).

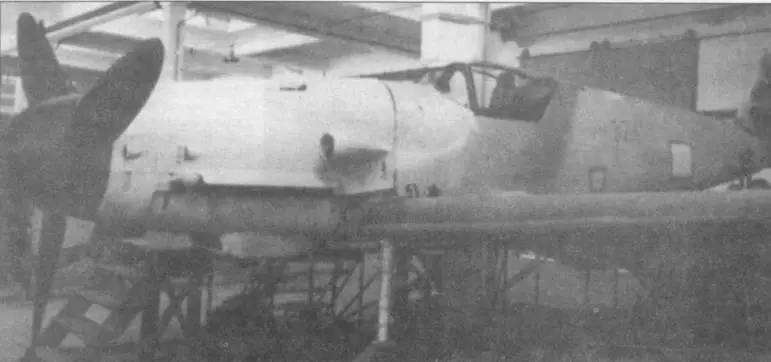

Me 109G6 переделанный как прототип Конрада летоосень 1943 года Виден - фото 113

Me 109G-6 переделанный как прототип «Конрада», лето-осень 1943 года. Виден первый вариант верхней крышки капота.

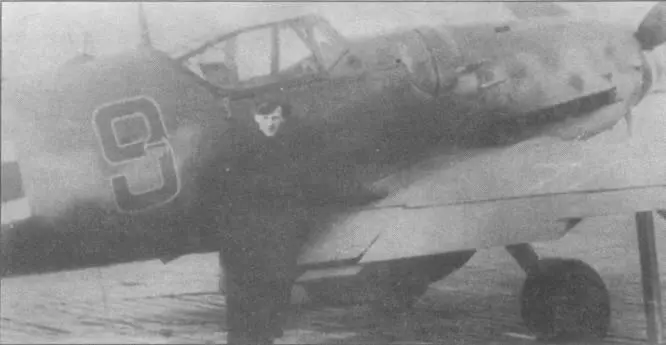

Me 109G6AS из JG 11 Эта машина ранней серии что отчетливо видно по - фото 114

Me 109G-6/AS из JG 11. Эта машина ранней серии, что отчетливо видно по характерной форме капота двигателя. Обратите внимание, камуфляж самолета RLM 76, равномерно наложенный на все поверхности самолета. Этот камуфляж обычно использовали в эскадрильях высотных истребителей.

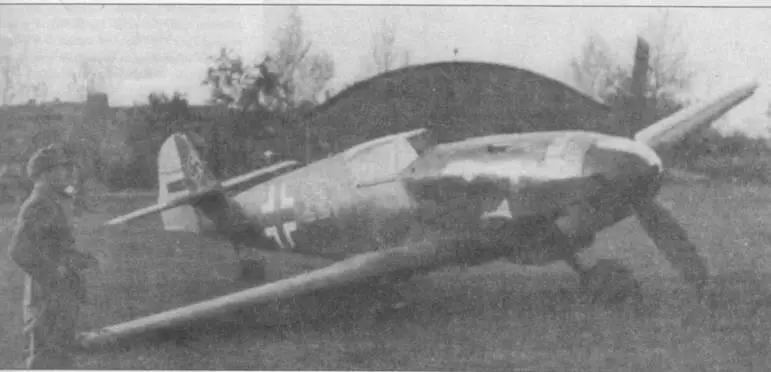

Несмотря на более широкие покрышки главного шасси высокую стойку хвостового - фото 115

Несмотря на более широкие покрышки главного шасси, высокую стойку хвостового шасси и другие усовершенствования узкая колея «мессера» доставляла много неприятностей пилотам при взлете и посадке. У того Me 109G-10 «красная 22» подломилось шасси при посадке. Камуфляж 76/81/82, W.Nr. 1513, желтый руль направления и полоса на капоте. Самолет оборудован системой для подвески дополнительного топливного бака. Восточный фронт, 1945 год.

Me 109G6 WNr 15562 CNWF был одним из десятка прототипов на которых - фото 116

Me 109G-6, W.Nr. 15562, CN+WF был одним из десятка прототипов, на которых обкатывались двигатели DB 605AS и D. Обратите внимание на подвеску двух 50- кг бомб.

Me 109G6 в процессе монтажа антенн радара FuG 217 Комплект из 1416 штыревых - фото 117

Me 109G-6 в процессе монтажа антенн радара FuG 217. Комплект из 14+16 штыревых антенн размещали в четырех местах: перед кабиной (пулеметы снимали), в хвостовой части фюзеляжа и на обоих крыльях. Подобные ночные истребители обычно оборудовали на базе «пятиствольных» «Густавов».

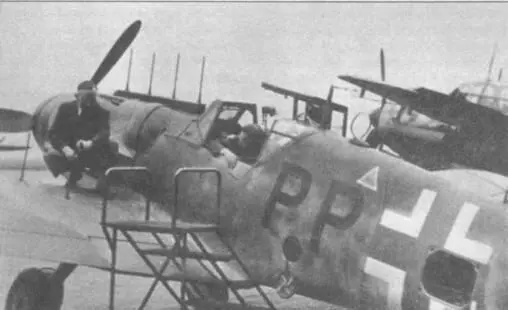

Me 109G6R6 приспособленный на роль ночного истребителя На самолет - фото 118

Me 109G-6/R6, приспособленный на роль ночного истребителя. На самолет установили FuG 350 Naxos за кабиной пилота. Так модифицировали несколько машин, но серийно эти самолеты не выпускались.

На G-8 внедрили множество новых узлов, характерных для G-6. В частности, устанавливался ускоритель GM 1 (G-8/ U2) или MW 50 (G-8/U3). Руководства по эксплуатации «Густава-8» указывают на возможность установки на самолете боевых комплектов Ruestsaetze (бомбы и пушки под крыльями), но в разведывательных частях такую переделку не практиковали. С другой стороны, можно уверенно говорить о том, что самолеты регулярно оснащались подвесными топливными баками. В боевых условиях часто снимали часть вооружения, чтобы облегчить машину. На некоторых машинах устанавливали дополнительную фотокамеру Rb 50/30, характерную для самолетов ранних типов. Такой вариант получил обозначение G-8/R2.

Следует подчеркнуть, что «Густава-8» достаточно трудно отличить от G-5, G-6 или G-14. Иногда, единственным признаком, указывающим на тип самолета, может служить тактический знак, обозначающий принадлежность самолета к разведывательной части.

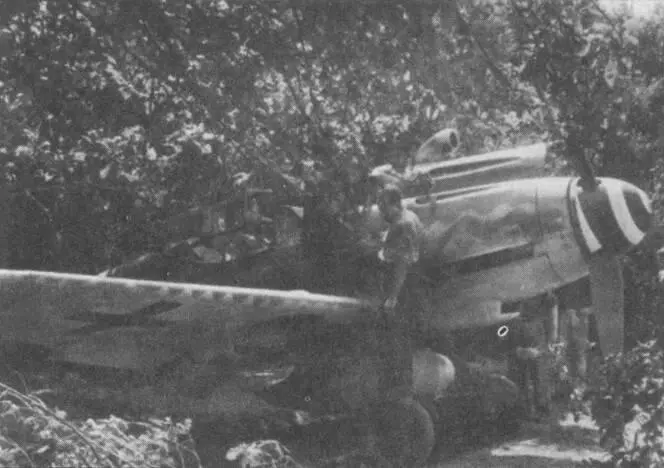

Летом 1944 года союзники высадились в Нормандии заставив части люфтваффе - фото 119

Летом 1944 года союзники высадились в Нормандии, заставив части люфтваффе действовать с повышенным напряжением. Союзническая авиация преследовала немецкие самолеты и в воздухе и на земле. Этот Me 109G-14, вероятно из JG 3, плотно закамуфлирован, пока механики ремонтируют самолет. Острый дефицит бензина заставлял самолеты стоять на земле.

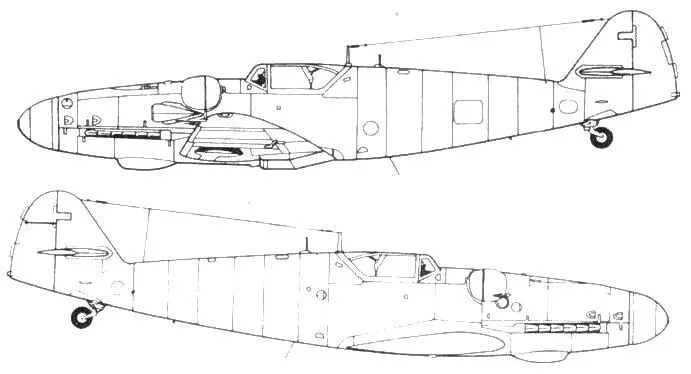

Bf 109G14 Осенью 1944 года многие части люфтваффе перебазировались на - фото 120

Bf 109G-14

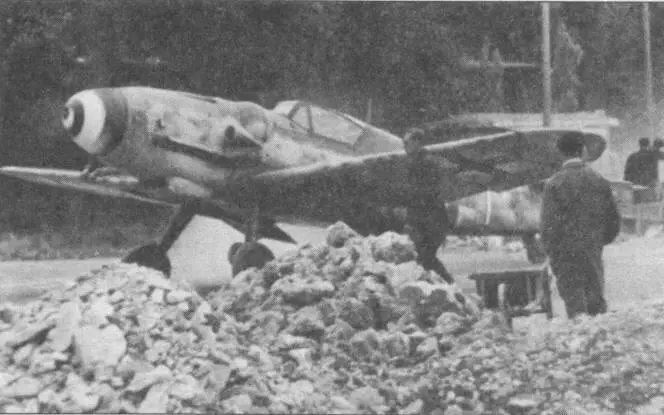

Осенью 1944 года многие части люфтваффе перебазировались на постоянные - фото 121

Осенью 1944 года многие части люфтваффе перебазировались на постоянные аэродромы в Германии и Дании. Однако эти аэродромы представляли собой излюбленную цель союзнической авиации. На снимке показана расчистка взлетной полосы после налета, самолет, вероятно из JG 3, выруливает на старт. Маршрут у самолета короткий, о чем свидетельствует отсутствие подвесного бензобака.

Последним вариантом, созданным на базе G-6, стал Me 109G-14 — модернизированный вариант «Густава-6». Модернизация ограничивалась установкой нового двигателя: вместо DB 605A самолеты получили DB 605AM. Кроме того, была проведена стандартизация сделанных ранее улучшений. Переход с G-6 на G-14 прошел очень гладко, практически незаметно. Последние машины истребители G-6, выпущенные в июле 1944 года, уже получили новые моторы, то есть, по сути, уже представляли собой машины G-14. С другой стороны, из-за проблем на фирме Daimler-Benz, а также неразберихи на железной дороге, первые G-14 оснащались моторами DB 605A.

Испытания нового мотора, обозначенного как DB 605M, провели летом 1943 года с использованием самолета Ju 52. В ходе испытаний двигатель наработал 85 часов, в том числе 20 часов на мощности 1800 л.с. лишь с одним отказом, произошедшем на 20-й минуте испытаний. Но серийный выпуск нового мотора начался лишь летом 1944 года, до этого выпускались модификации DB 605: А, AS, ASM, D.

DB 605AM развивал мощность 1800 л.с. против 1745 л.с. у DB 605A. Рост мощности достигался за счет включения ускорителя MW 50 в стандартную комплектацию двигателя. Содержимое бака с водно-метанольной смесью могло подаваться непрерывно, без пауз, которые требовались прежде. Впрыск смеси начинался в тот момент, когда мотор развивал предельную мощность. В отличие от DB 605А, у двигателя DB 605AM не было возможности кратковременного форсажа до 110 %, поскольку новый мотор постоянно работал в режиме 104 % мощности. В результате пилоты могли в аварийной ситуации выжимать из мотора несколько дополнительных десятков лошадиных сил. Кроме того, двигатель DB 605АМ не мог работать совместно с ускорителем GM 1. Максимальную мощность DB 605AM развивал на высоте 6000 м, в то время как у DB 605A максимальная мощность наблюдалась у земли. Этот факт объяснялся переходом с бензина В4 на СЗ.
