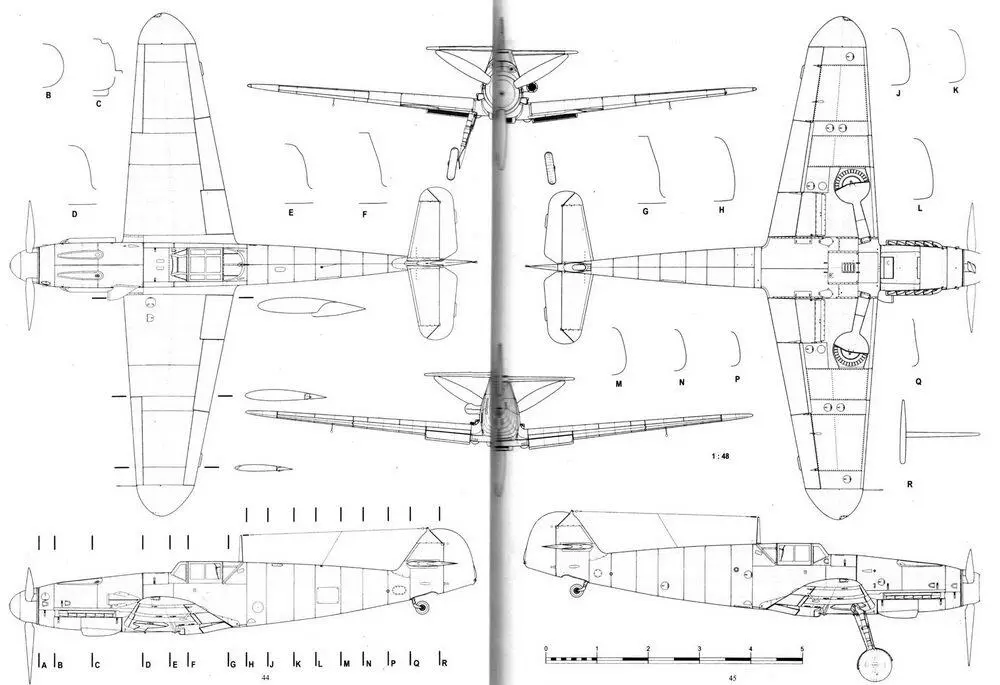

Me 109 G2 Me 109 G12 учебнотренировочный самолет на базе G2 Me 109 - фото 150

Me 109 G-2

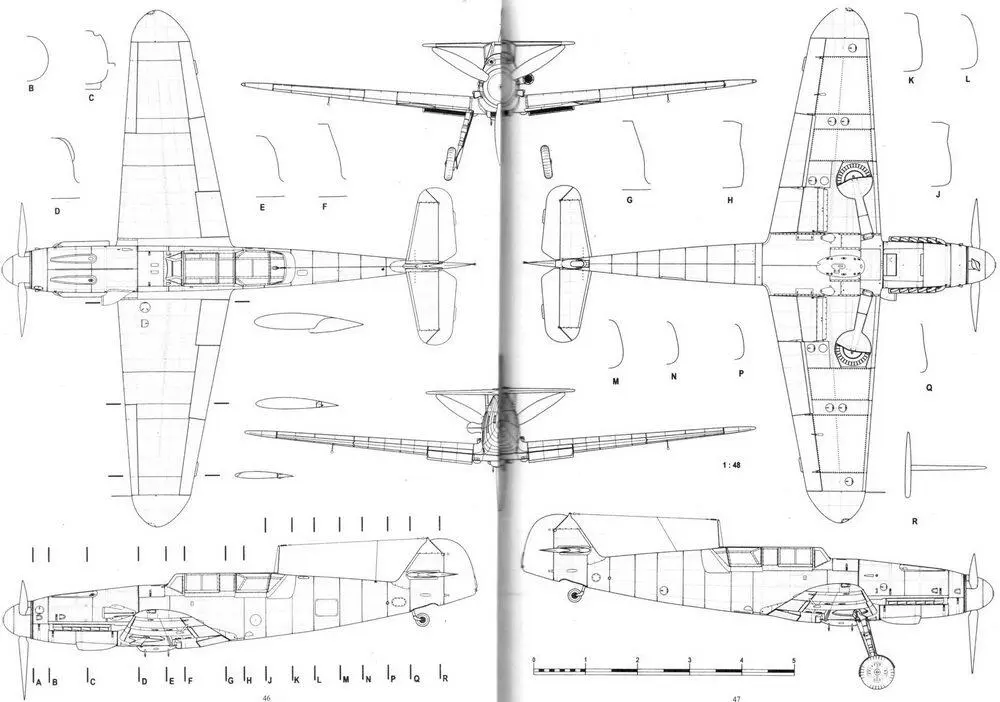

Me 109 G12 учебнотренировочный самолет на базе G2 Me 109 G2R1 прототип - фото 151

Me 109 G-12 учебно-тренировочный самолет на базе G-2

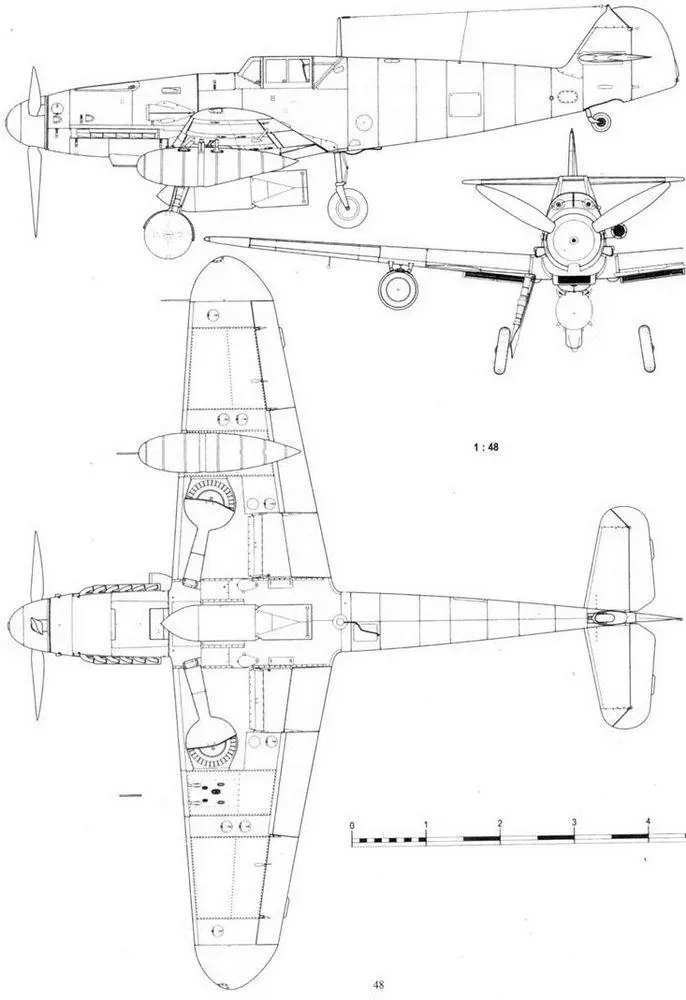

Me 109 G2R1 прототип на базе G1 Me 109 G4R3 разведывательный вариант - фото 152

Me 109 G-2/R1 прототип на базе G-1

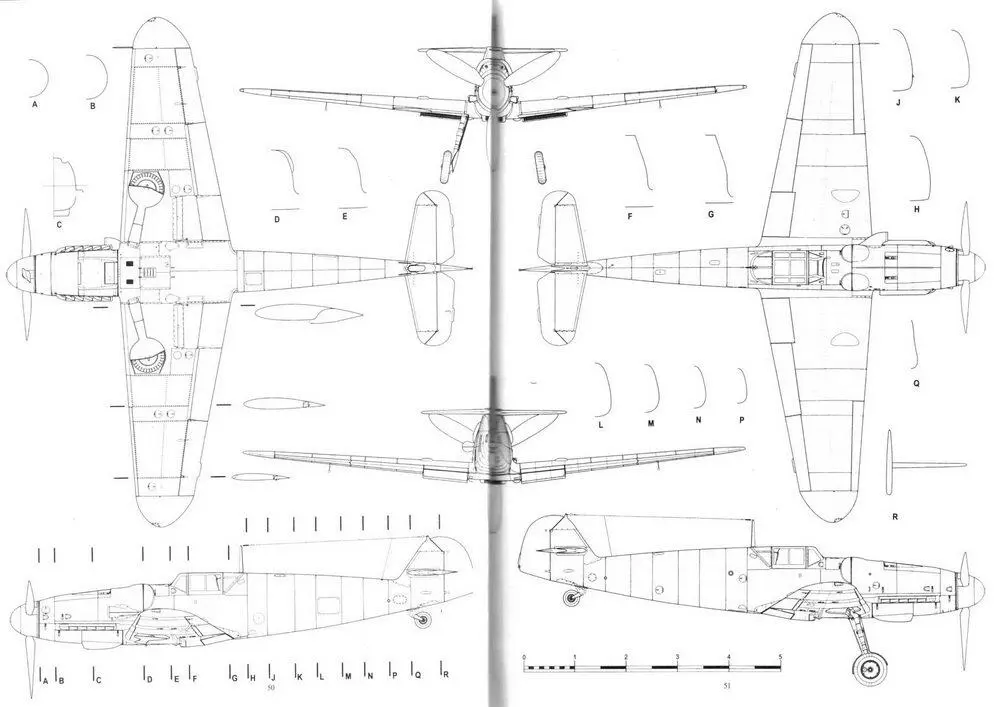

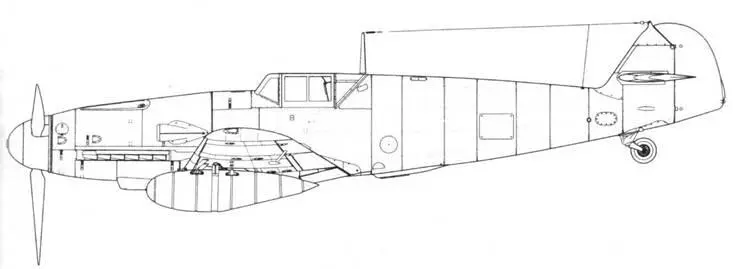

Me 109 G4R3 разведывательный вариант Me 109 G6 поздних серий осенизимы - фото 153

Me 109 G-4/R3 разведывательный вариант

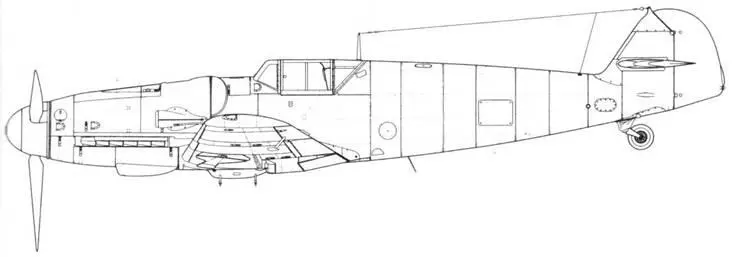

Me 109 G6 поздних серий осенизимы 1943 г Me 109 G14 стандартный вариант - фото 154

Me 109 G-6 поздних серий осени/зимы 1943 г.

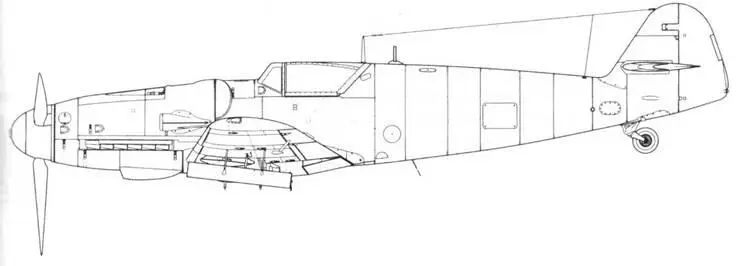

Me 109 G14 стандартный вариант вооружен W Gr 21 крыло с W Gr 21 Me - фото 155

Me 109 G-14 стандартный вариант, вооружен W. Gr 21

крыло с W Gr 21 Me 109 G6R6N с FuG 350 Naxos Me 109 G6 первых серий - фото 156

крыло с W. Gr 21

Me 109 G6R6N с FuG 350 Naxos Me 109 G6 первых серий Существовало - фото 157

Me 109 G-6/R6/N с FuG 350 Naxos

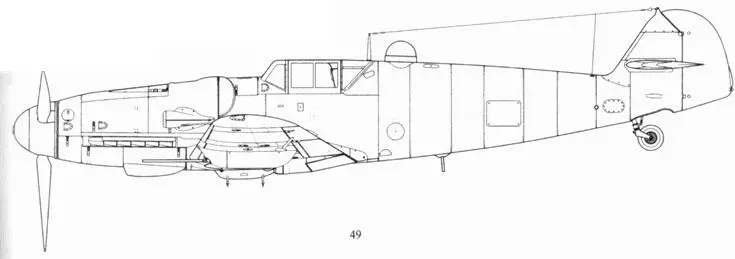

Me 109 G6 первых серий Существовало несколько вариантов Me 109G10 важнейшим - фото 158

Me 109 G-6 первых серий

Существовало несколько вариантов Me 109G-10, важнейшим было деление на два типа по капоту двигателя: тип «100» и тип «ПО». Первый из них отличался глубоким маслорадиатором и стандартным кожухом наддува. У второго кожух был сильнее зализан, а маслорадиатор был шире и тоньше. Самолеты с капотом «110» выпускала фирма Erla. У этих машин серийные номера принадлежали к двум блокам: 150000-… и 490000-491000. У этих машин отсутствовали характерные выступы в нижней части капота и только некоторые из них имели шасси с широкими покрышками. Можно даже предположить, что широкие шасси устанавливали лишь на те машины, что доставляли на завод для капитального ремонта.

Другую группу составляли самолеты с капотом «100», которые представляли собой стандартный вариант. Такие капоты получали все истребители Me 109/AS/ G-10/K.

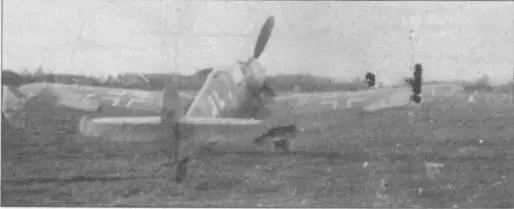

Me 109G10 белая I с широкими покрышками главного шасси Мюнхен июнь 1945 - фото 159

Me 109G-10 «белая I» с широкими покрышками главного шасси, Мюнхен, июнь 1945 года. Обратите внимание на кресты с широкой белой каймой. Отчетливо видны выпячивания на верхней стороне крыла.

Me 109G10 черная 2 штабной самолет Широкие колеса выпячивания на верхней - фото 160

Me 109G-10 «черная 2», штабной самолет. Широкие колеса, выпячивания на верхней стороне крыла. Снимок сделан летом 1945 года. Правая сторона руля направления черная. Этот самолет мог принадлежать JG 53, который летал на «Густавах-10» до самого конца войны. Камуфляж 76/81/82. Антенная мачта отсутствует, антенна входит в фюзеляж прямо за фонарем.

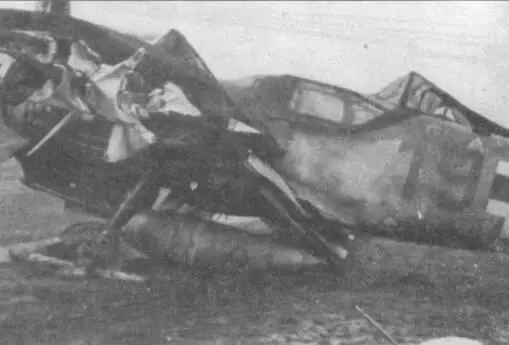

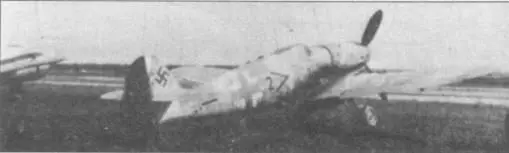

Me 109G10 красная 19 из 6JG 77 в очень плохом состоянии МюльхаймамРур - фото 161

Me 109G-10, «красная 19» из 6./JG 77 в очень плохом состоянии, Мюльхайм-ам-Рур, поздняя осень 1944 года. Машина принадлежала унтер-офицеру Карлу Мюллеру, который разбил ее во время ночного приземления. На этой стадии войны дневная и ночная авиация часто пользовалась одними и теми же аэродромами, чтобы можно было концентрировать зенитную артиллерию. Сверху на самолет наброшена маскировочная сеть.

Другие детали конструкции (стойка хвостового шасси, антенн и др.) существовали в нескольких вариантах. Это зависело от того, на базе какого фюзеляжа создавался тот или иной «Густав-10», поскольку для их выпуска использовались фюзеляжи самолетов G-2/G-4/ G-6/G-14.

Среди характерных черт «Густава-10», отличающих его от машин Me 109G/ AS (исключая G-14/ASM), можно назвать два небольших выступа на нижней части капота (отсутствуют на капоте «ПО»). Кроме того, G-10 оснащались более заметным маслорадиатором Foe 987. Мелкая особенность самолетов с двигателем DB 605D заключалась в расположении горловины системы смазки на капоте у самого обтекателя втулки винта.

Как и все модели, «Густав-10» выпускался в нескольких вариантах, хотя их число было меньше, чем у ранних «Густавов». В качестве примера можно назвать Me 109G-10/R2, который представлял собой разведывательный самолет, оснащенный фотокамерой Rb 50/30. Устройство MW 50 с машины демонтировали, а антенну FuG 25a передвинули к хвосту в район пятого сегмента. Эти самолеты выпускала фирма WNF. Машины получали серийный номер в диапазоне 770000-771000. Например, в l./NAGr в марте 1945 года имелись следующие самолеты: W.Nr. 770178, 770179, 770199, 770200, 770223 и 770240. Всего изготовили около полутысячи таких разведчиков. Возможно, что после завершения выпуска самолетов G-8 была выпущена небольшая партия тактических разведчиков, оборудованных двумя фотокамерами Rb 12,5/7x9 и радиостанцией FuG 16ZS, но объективных доказательств этого нет.

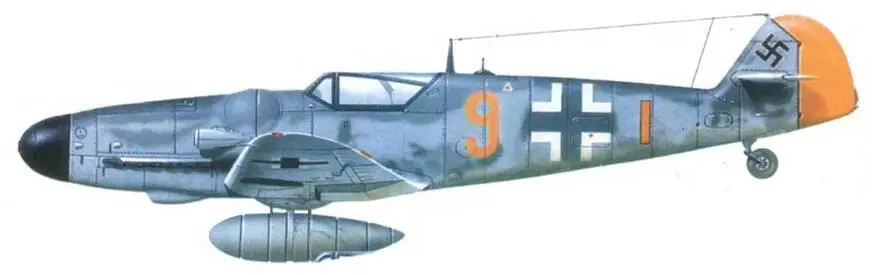

Me 109G6 желтая 9 IIJG 26 Лилль Франция мартапрель 1944 года - фото 162

Me 109G-6, «желтая 9», II./JG 26, Лилль, Франция, март-апрель 1944 года. Стандартный камуфляж и обозначения.

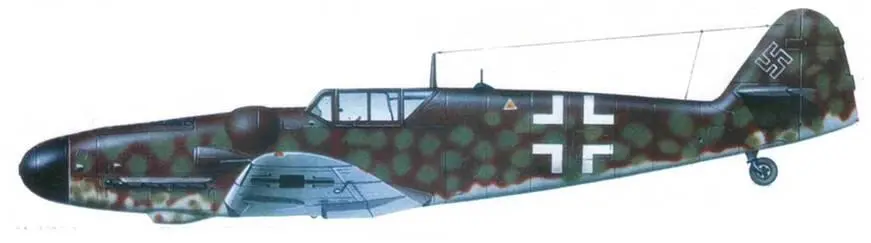

Me 109G 6 из учебной часги район Вунсдорфа Германия май 1945 года Довольно - фото 163

Me 109G 6 из учебной часги, район Вунсдорфа. Германия, май 1945 года. Довольно типичный для последних недель войны камуфляж в виде базового коричневого RLМ 81, дополненного пятнами светло-зеленооливковою цвета RLM 82. Балочный крест на нижней стороны крыльев имеет нетипичную форму,

Me 109G6yAS желтая 14IIIJG 1 Германии весна 1944 года Стандартные - фото 164

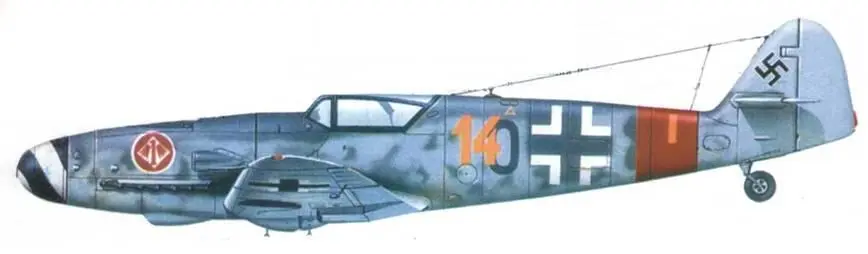

Me 109G-6y/AS, «желтая 14»,III./JG 1, Германии, весна 1944 года. Стандартные камуфляж и обозначения (красная полоса указывает на JG-1) буква «О», выглядывающая из под тактического номера представляет собой остаток прежнего бортового кода.

Me 109G 6 желтая 10 6JG 3 Ротенбург Германия февраль 1944 года - фото 165

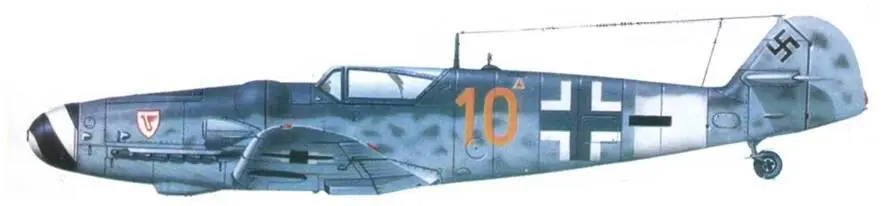

Me 109G 6, «желтая 10», 6./JG 3, Ротенбург, Германия, февраль 1944 года. Окраска и обозначения типичны для части, входящей в систему ПВО Рейха (белая полоса на хвосте указывает на JG 3 | Необычно лишь то, что номер и горизонтальная полоса выполнены разной краской.

Me 109G2trop WNr 10579 белая 12 из lJG 77 Сицилия первая половина - фото 166

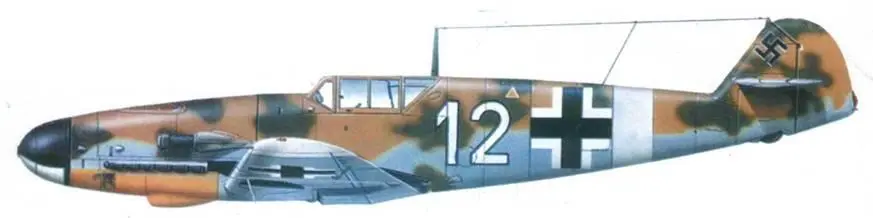

Me 109G-2/trop, W.Nr. 10579, «белая 12» из l./JG 77, Сицилия, первая половина октября 1942 юда. Самолет пилотировал лейтенант Вильгельм Шайб. Типичные обозначения, камуфляж редко встречающегося типа в виде пятен RL.M 80 на сплошном фоне RLM 79.

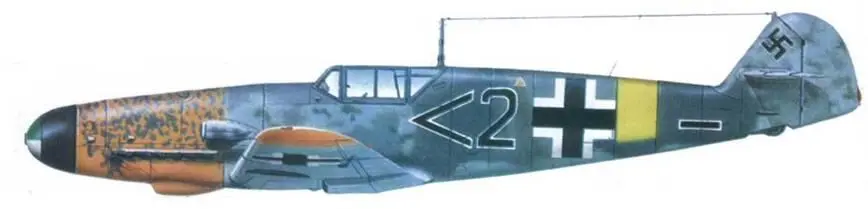

Me 109G2 шеврон V из штаба IIJG 52 предгорья Кавказа летоосень 1942 - фото 167

Me 109G-2 «шеврон V» из штаба II/JG 52, предгорья Кавказа, лето-осень 1942 года. Окраска типичная, видны следы замазывания прежних тактических обозначений. Элементы быстрой идентификации выполнены двумя оттенками желтой краски. Желтый капот деформирован пятнами, характерными для JG 52 в описываемый период.
