Аркадий Велюров - Пепелацы летят на Луну. Большой космический обман США. Часть 10

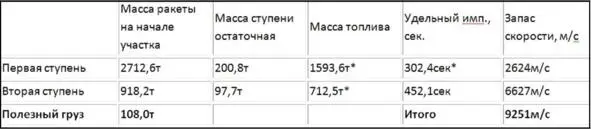

Анализ данных, приведенных на рисунке, позволяет говорить о том, что оценочные характеристики ракеты таковы (согласно рис.2): Учет пакетной схемы: данные по первой ступени соответствуют участку совместной работы обоих ступеней; данные по второй ступени даны с учетом выработки топлива на первом участке. С учетом стандарта потерь скорости ~1850 м/с и прибавки за счет вращения Земли при наклонении орбиты ί~32,5º (около ~390 м/с) мы получим условие вывода на низкую орбиту: конечная скорость Vк~7790 м/с для груза весом ~108 т. Это вариант пуска двумя ступенями новой ракеты США. Видимо, вышеупомянутый груз ~106 т соответствует орбитам с наклонением ί~51,6º для полетов на МКС. Любое дальнейшее увеличение полезной нагрузки будет иметь место только с третьей ступенью огромной ракеты.

Дороги, которые мы выбираем… Схема новой миссии выбрана следующим образом: первая ракета выводит на орбиту сам орбитальный корабль. Он стыкуется на орбите ИСЗ со связкой разгонный блок, посадочный модуль, которая должна быть выведена тяжелым носителем. Далее следует разгон, полет до выхода на орбиту спутника Луны, затем переход всех четверых астронавтов в лунный посадочный модуль. Следует посадка на Луну (вес аппарата на Луне 21 т.), потом взлет, потом стыковка на орбите Луны, и наконец-то полет домой на Землю. В рисунках американских мультипликаторов и художников это выглядит так: Рис.4. Слева, старт «лунника» + разгонный блок; в центре, старт пилотируемого корабля, который должен был отправиться к Луне; справа, стыковка и разгон аппарата к Луне.

А теперь еще раз наберите в грудь воздух, напрягите свое воображение и вглядитесь на разгонный блок (РБ) на рис.4 справа. Не узнаете? Да, да! Это старая знакомая ступень S-IVB с двумя двигателями J-2S. Я не оговорился – в документе [1] четко сказано, что ступень работает на компонентах кислород-водород (масса топлива уже больше ~207 т.), оснащена двумя (не одним как раньше!) ЖРД J-2S (это американцы довели их сейчас до ума и косвенно хотят доказать, что они летали и 35 лет назад, хотя есть к тому большие сомнения). Только вот в каком чулане их нашли следопыты? Особо забавно видеть, что двигатели третьей ступени J-2S, якобы, будут иметь (согласно рис.3) удельный импульс I~451,5 сек. Но это чистой воды профанация и утопия! Двигатель, сделанный по открытой схеме привода ТНА и очень низким давлением в камере, едва набирает I~430 сек, и с этим очень мало, что можно сделать. По крайней мере, тридцать пять лет назад на большее никто и не претендовал. А с учетом того, что новейшие ЖРД RS-68 (которые планируются взамен ЖРД SSME) и вовсе будут иметь I~410 сек, то выбирать американцам особо не из чего. А вот так будет выглядеть завершающая фаза полета, которая изображена все теми же специалистами по американской мультипликации: Рис.5. Слева связка: космический, американский корабль и «лунник». В центре, посадочный модуль, похожий на «Лунный Модуль», который использовался сказочниками НАСА для прилунения на «Луну» США. Справа, посадка в стиле «Аполлон» на парашютах в атмосфере Земли. Можно сказать так: Этот страшный гиперболоид.

В проекте мистер Гриффин принял ряд оригинальных подходов и новаций. Так – пилотируемый орбитальный корабль будет работать не на «вонючих» долго хранимых компонентах, а на паре жидкий кислород – жидкий метан! И это при том, что в США нет ни одного «метанового» двигателя ни в металле, ни на бумаге. Более того, жидкий метан имеет температуру кипения около -160˚С и плотность ~0,43 кг/м³, что почти в два раза хуже керосина. На сегодня гарантийные сроки существования на орбите криогенных РБ (Разгонный Блок) исчисляются часами. Например, РБ «ДМ» «живет» всего ~7 часов. Последняя разгонная ступень «Сатурн-5» могла «продержаться» около трех витков или до 5 часов. После чего могла и взорваться от закипания криогенных компонентов внутри бака.

Отправлять же подобную «бомбу» в двухнедельное турне, это просто утопия. К тому же выяснилось, что преимущества метана перед синтетическим керосином несущественны. Американцы заявили, что удельный импульс метанового ЖРД корабля «CEV» всего I=362сек, тогда как реальный ЖРД РД-58М (синтин) дает ~361 сек. Разницы между ними практически нет, а хлопот много. Но американских сказочников такие соображения никогда не останавливали. В мифологии НАСА существовала другая «реальность», где криогенные компоненты не закипали внутри бака и ничего, никогда не взрывалось. Это был чудесный «мир» в котором было все хорошо, никаких аномальных проблем!

Но и это не все! У них посадочный модуль двухступенчатый, как и прежде. И «нижняя», посадочная ступень у Гриффина будет на жидком водороде и кислороде! Дело даже не в том, что плотность у этой топливной пары очень низка ~0,3. Дело в том, что время «жизни» водородных ступеней еще меньше, чем у кислородно-керосиновых. Простой пример, третья ступень Сатурн-5 теряла за 1,5 часа ожидания на орбите ~1,2 т чистого водорода в виде испарений. Из примерно 12—13 т водорода, имевшегося на борту (жидкий кислород не в счет). Или ~10% за полтора часа. Тогда сколько мы потеряем за три дня полета к Луне? И что мы довезем? Зато взлетная ступень лунника на паре кислород-метан. Тоже хорошо. Только ей надо «досидеть» три дня в дороге + семь дней на Луне, итого продержатся 10 дней под палящими лучами Солнца.

(Не) стыковка!? Теперь главное. Даже и не знаю, как сказать. Одним словом дело в том, что все это «липа»! Очковтирательство! Обман! Рассказываю проще, в планах есть четкая цифра, что на поверхность Луны будет доставлен груз весом 21 тонна. Для тех, кто забыл или не знал, напомню, формула Циолковского гласит: идеальное приращение скорости ракетой равно

ΔV=I×ln (M 1/M 2); где M 1/M 2

отношение масс в начале и конце работы реактивного двигателя, I – удельный импульс в м/с. Пусть у нас посадочная ступень таки на «водороде» и удельный импульс равен лучшим водородным двигателям ~4400 м/с. Запас идеальной скорости для посадки с орбиты ИСЛ на поверхность Луны за тридцать пять лет измениться не мог, это ~2100 м/с. Тогда отношение масс легко находится:

M 1/M 2=exp (V/I) ~1,61

или начальная масса перед торможением

21,0×1,6= ~34,0 т.

Таков начальный вес лунного посадочного модуля на орбите ИСЛ. Если мы четко хотим доставить на поверхность Луны заветное очко (21 т), то меньше никак нельзя. С другой стороны – оптимизация параметров показывает, что возможности тяжелого носителя с третьей ступенью (согласно таблице).
