В 1942 — 1943 гг. были разработаны и серийно выпускались две весьма любопытные новые разработки на базе автомобилей Kfz 69 и Kfz 81. Это лёгкая самоходная противотанковая установка с установленной в кузове чехословацкой полуавтоматической 47-мм пушкой PAK-37/38(t) или зенитная — с 30-мм зенитной автоматической пушкой Flak-130.

Все основные модификации L2H143 не имели ни брони, ни собственного вооружения. Тем не менее, на его шасси фирмами Daimler-Benz и голландской судостроительной Dock und Werftfabrick Wilton-Fijenoord — был налажен выпуск бронеавтомобилей.

Кроме Вермахта, лёгкие грузовые автомобили Kpupp L2H143 состояли и на вооружении армии Венгрии. В1937 г. венгерская фирма Uri изготовила по лицензии 300 таких машин.

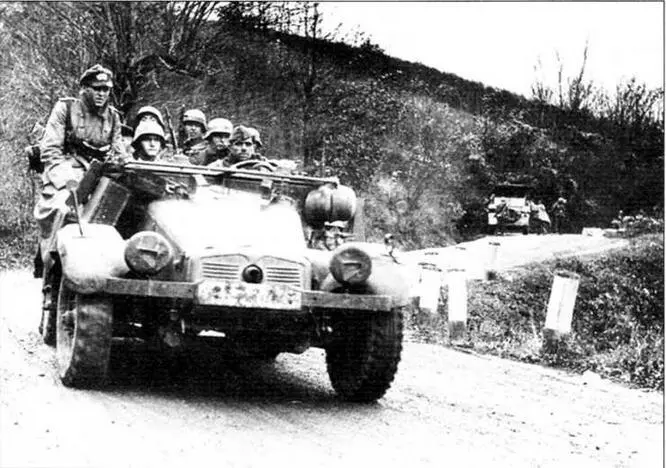

Автомобиль Krupp L2H43 моторизованного полка на горной дороге в Крыму. 1943 г.

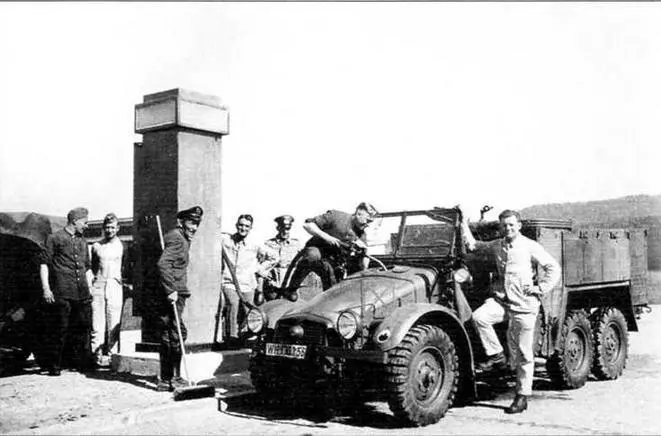

Заправка автомашины Krupp L2H143.

Крышка заливной горловины в верхней части капота перед лобовым стеклом. Фотография из рекламного проспекта 1940 г.

МАССА, кг: 2450, (радиофургона — 2825).

ГРУЗОПОДЪЁМНОСТЬ, кг: 1155.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 5100, ширина — 1960, высота — 1930, клиренс — 240.

КОЛЕЯ, мм: передняя — 1585, задняя — 1560.

БАЗА, мм: 2445+910.

РАМА: центральная, с U-образными лонжеронами.

ДВИГАТЕЛЬ: Krupp М304, карбюраторный, 4-цилиндровый, оппозитный, воздушного охлаждения, мощность 60 л.с. при 2500 об/мин, рабочий объём 3,308 л; диаметр цилиндра и ход поршня — 90x130 мм, карбюратор с горизонтальным потоком Solex BFLH 40.

ТРАНСМИССИЯ: сцепление однодисковое сухое, четырёхступенчатая коробка передач ZF-Aphon Gb 35 L, главная передача — 5,25, два блокируемых дифференциала, рулевой механизм — червячного типа.

ХОДОВАЯ ЧАСТЬ: привод на два задних моста, колёсная формула 6*4, передняя подвеска — жёсткий мост, полуэллиптические рессоры, задняя — четыре сдвоенных поперечных рычага независимой подвески, шины — 7.50x1,7” внедорожные.

ТОРМОЗА: ножной — с гидравлическим приводом на все колёса, стояночный — на трансмиссию с механическим приводом.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ, м:

глубина брода — 0,6.

ДИАМЕТР ПОВОРОТА, м: 14,5.

МАКСИМАЛЬНАЯ СКОРОСТЬ, км/ч: 70.

ЗАПАС ХОДА, км: по шоссе — 400, по просёлку — 275 при ёмкости бака — 110 л.

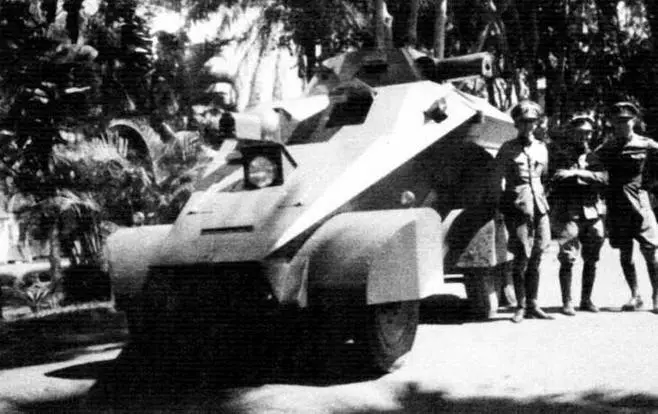

Бронеавтомобиль Wilton-Fijenoord во время испытаний на острове Ява. Хорошо видны пулемёты в башне и спереди в корпусе, смотровой лючок, передняя фара и подфарники на крыльях. 1934 год

В 1933 г. голландская фирма Dock und Werftfabrick Wilton-Fijenoord получила заказ на выпуск бронеавтомобилей для Голландской Ост-Индии (Индонезии) на шасси Krupp L2H143. Изготовленные броневики 26 апреля 1934 г. отправили в Индонезию на борту парохода «Kota Tjandi» для испытаний. Они оказались неудачными, и две машины перекупила Бразилия.

Экспериментальные модели Wilton- Fijenoord отличались формой корпуса, осветительными приборами, отсутствием ящиков над задними крыльями.

Один бронеавтомобиль в качестве образца остался в Голландии и в мае 1940 г. был захвачен немцами. Участвовал в обороне Берлина, во время штурма германской столицы советскими войсками сгорел во дворе рейхсканцелярии.

Известно об этой машине немного. Её экипаж состоял из трёх человек; вооружение — три пулемёта: один во вращающейся башне, два — в корпусе; габаритные размеры — 5070*2200*2300 мм.

Бронеавтомобиль Wilton-Fijenoord

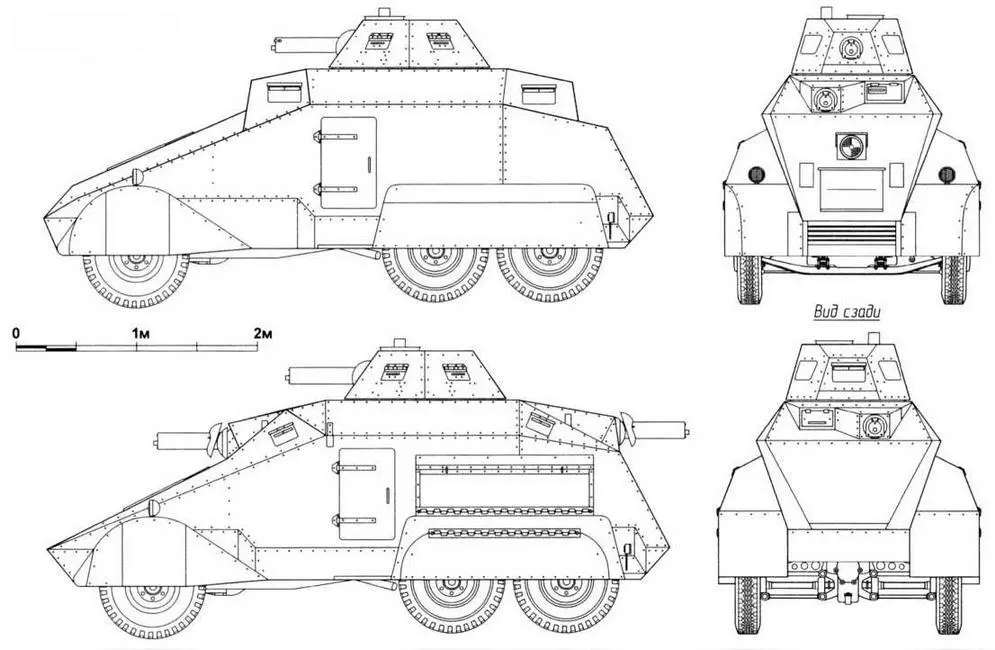

Чертежи голландского бронеавтомобиля Wilton-Fijenoord на шасси Krupp L2H143: с одним пулемётом во вращающейся башне и с тремя пулемётами — в башне, спереди и сзади в корпусе

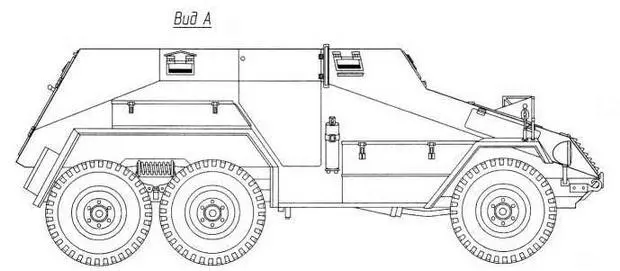

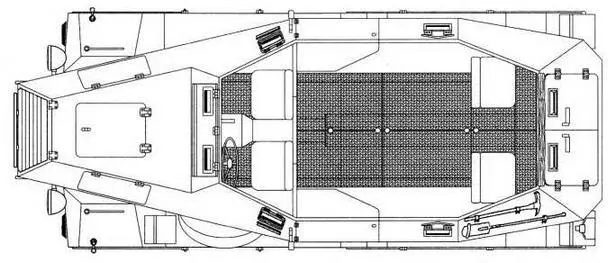

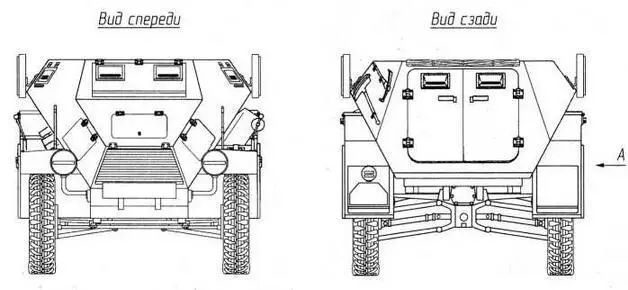

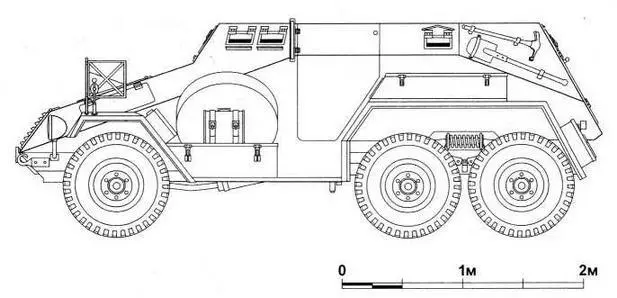

Чертежи штабного бронетранспортёра Krupp Sd.Kfz 247

В 1937 г. фирма Daimler-Benz построила десять новых бронетранспортёров, взяв за основу шасси лёгких трёхосных грузовиков Krupp L2H143. Они получили обозначение Sd.Kfz 247 Ausf.A и использовались в Вермахте в качестве штабных машин дивизионного уровня.

Их открытый корпус был сварным, состоял из 8-мм бронелистов, установленных с большими углами наклона. Борта имели два пояса: узкий — верхний и широкий — нижний. В поперечном сечении машина имела форму шестигранника, обращённого узкой гранью вниз. Это способствовало увеличению пулезащиты корпуса. Как передние, так и задние колёса прикрывались плоскими угловатыми крыльями; причем задние крылья использовались в качестве полок для крепления ящиков с запасными частями и инструментами.

Компоновка бронетранспортера традиционная: впереди находился моторный отсек с двигателем Krupp М304, за ним было оборудовано отделение управления с местами для механика- водителя и одного офицера штаба, вся остальная часть кузова использовалась для установки приборов наведения, средств радиосвязи, здесь же имелись откидные столики для работы с картами топографическими и боевой обстановки. В штабном отделении обычно размещались четыре офицера.

Ремонт и техническое обслуживание двигателя осуществлялись через эксплуатационные люки в боковинах и крыше моторного отсека. Передняя стенка капота машины имела для доступа воздуха бронированные жалюзи с узкими горизонтальными пластинами. В отделении управления водитель располагался слева. В боевой обстановке обзор ему обеспечивали смотровые щели со сменными стеклопакетами в лобовой бронепанели.

Масса машины была около 5,2 т, и с двигателем 60 л.с. по шоссе могла развивать скорость до 70 км/ч с прицепом грузоподъёмностью 1 т. Однако она оказалась перегруженной — с высоким удельным давлением на грунт, потому проходимость её по просёлку была неудовлетворительной (немалую роль здесь играл и относительно слабый двигатель).

Всё же конструкция бронетранспортёра для использования в качестве штабного автомобиля оказалась настолько удачной, что в 1941—1942 гг. выпустили ещё серию аналогичных машин, получивших обозначение Sd.Kfz 247 Ausf В.

Бронетранспортёры применялись на Восточном и Западном фронтах.
