На крыше боевого отделения на шариковой опоре устанавливалась башня, вращавшаяся вручную. В правой части её лобового листа в подвижной бронировке монтировалась 20-мм автоматическая пушка KwK L30 и спаренный с ней 7,92-мм пулемёт MG 34. Угол вертикального наведения пушки составлял -2° — +12°. Пушка снабжалась телескопическим прицелом TZF За, пулемёт — Kgz 1. Некоторые броневики имели дополнительный пулемёт, размещённый в шаровой установке рядом с местом механика- водителя.

Машина оборудовалась двумя постами управления — рулевыми колонками, установленными в передней части и в корме, что позволяло ей двигаться как вперед, так и назад без разворота. Водитель лишь переходил со своего переднего водительского места на заднее и наоборот. Однако обзор в корме был весьма затруднён — там имелись всего три смотровые щели, тогда как впереди стояли четыре пуленепробиваемых стекла. Кроме того, сзади отсутствовала приборная доска: стояли лишь руль и педали.

Двигатель мощностью 70 л.с., позволял развивать на шоссе скорость до 65 км/ч, преодолевать подъёмы крутизной до 20°. Трансмиссия включала двухдисковое сухое сцепление, пятиступенчатую коробку передач Maybach. Ходовая часть состояла из шести колёс, установленных на маятниковой подвеске. Амортизаторами служили плоские рессоры. Передняя ось — поворотная, две задние — ведущие, они несли сдвоенные колеса. Шины — типа Continental, резиновые, низкого давления, пневматические. Ступицы колёс штамповались из металлического листа и защищались треугольными броневыми щитками толщиной 4 мм.

В экипаж машины входили четыре человека.

Существовало три модификации трёхосного бронеавтомобиля Daimler- Benz. Одна из них — Sd.Kfz.231 — не имела радиостанции. На Sd.Kfz.232 стояла коротковолновая радиостанция Fu.Spr.Ger «А». Её рамочная антенна крепилась к башне. Высота машины с антенной равнялась 2870 мм.

Sd.Kfz.263 называлась радиотехнической. На этих автомобилях устанавливались радиостанции большой мощности, предназначенные для поддержания дальней связи между штабами частей и соединений. Форма рамочной антенны была иной, чем у типа 232. В задней части невращающейся башни размещалась дополнительная телескопическая антенна.

Броневики вооружались лишь одним пулемётом.

С 1932 по 1937 г. выпустили 151 автомобиль Daimler-Benz (6-Rad), из них фирма Bussing-NAG — 12. Машин Sd.Kfz.231/232 изготовили 123 единицы, Sd.Kfz.263 — 28.

Тяжёлые шестиколёсные бронеавтомобили Sd.Kfz.231/232/263 (Rad-6) состояли на вооружении разведывательных подразделений танковых, моторизованных дивизий. Две машины были приспособлены к железнодорожной колее и в качестве дрезин находились в составе бронепоезда № 3.

Еще в 1938 — 1939 гг. эти броневики принимали участие в довоенных вооружённых акциях Вермахта: оккупации Рейнской области, аншлюсе Австрии, захвате Судетской области Чехословакии, аннексии Чехии и Моравии. В начале Второй мировой войны, при нападении на Польшу в боях было уничтожено до 15 машин. Использовались броневики при вторжении в Голландию и Францию, а позже и на Восточном фронте. К 1942 г. в подразделениях Вермахта их уже почти не осталось. Последние автомобили были выведены из состава линейных частей и использовались в качестве учебных либо поступали на службу в полицейские части.

МАССА, кг: 5000.

ГРУЗОПОДЪЁМНОСТЬ, кг: 700.

ЭКИПАЖ, чел.: 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 5570, ширина — 1820, высота — 2250, клиренс — 260, с антенной — 2870.

БРОНИРОВАНИЕ, мм: борт, корма, крыша — 8, лобовая броня башни — 14,5, борт башни — 8.

ВООРУЖЕНИЕ: 20-мм автоматическая пушка KWK L30, два 7,92-мм пулемёта Dreyse MG13.

БОЕКОМПЛЕКТ: 200 выстрелов, 7,92-мм патронов — 1500.

РАДИОСТАНЦИЯ: FuG Spr Ger «А». КОЛЕЯ, мм: передняя и задняя — 1600. БАЗА, мм: 3000+950.

РАМА: из закрытых профилей, несущий бронированный кузов.

ДВИГАТЕЛЬ: Daimler-Benz М09, карбюраторный, 6-цилиндровый, рядный, жидкостного охлаждения, мощность 65 л.с., рабочий объём 3,663 л; диаметр цилиндра и ход поршня — 82,5x115 мм, степень сжатия 5,45:1, карбюратор Zenith.

ТРАНСМИССИЯ: сцепление двухдисковое сухое, пятиступенчатая коробка передач Maybach MSD 40, двойной дифференциал. ХОДОВАЯ ЧАСТЬ: привод на два задних моста, колёсная формула 6x4, передняя подвеска — жёсткий мост, полуэллиптические рессоры, задняя — жёсткий мост, с двух сторон по две полуэллиптические рессоры друг над другом, рулевой механизм: винт — гайка — кривошип, дополнительное рулевое колесо в задней части.

ТОРМОЗА: ножной — с гидравлическим приводом на все колёса, стояночный — на средний мост.

ДИАМЕТР ПОВОРОТА, м: 15. МАКСИМАЛЬНАЯ СКОРОСТЬ, км/ч: 65, задним ходом — 32.

ЗАПАС ХОДА, км: по шоссе — 330, по просёлку — 200 при ёмкости бака 105 л.

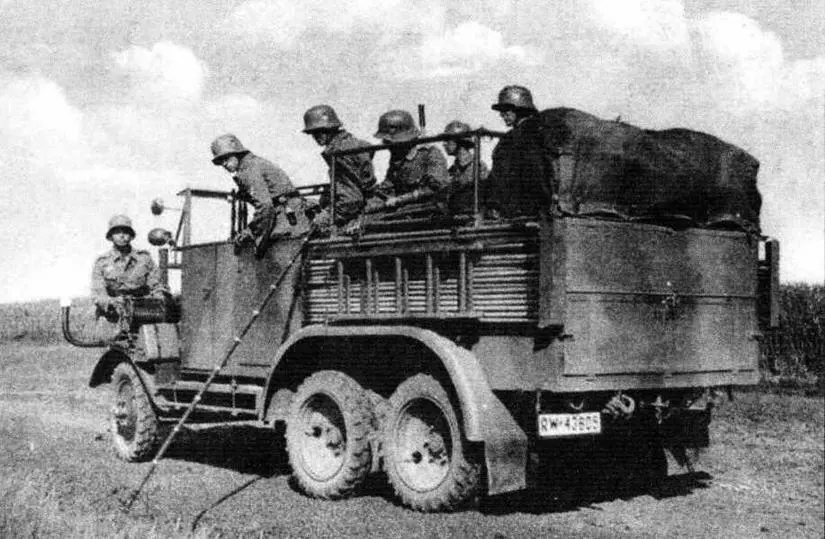

Автомобиль Bussing-NAG G31 (Kfz 77) телефонной связи, оборудованный для прокладки телефонных линий. Прокладка кабеля вдоль дороги. Маневры Рейхсвера, 1934 г.

Грузовой автомобиль Bussing-NAG G31 выпускался с 1931 по 1935 г. Всего выпущено 2300 единиц. Их поставляли на службу сначала в Рейхсвер, а потом в Вермахт.

На грузовики ставились кузова трёх типов по общевойсковой классификации: Kfz 61, Kfz 69 и Kfz 77. Это означает, что они использовались в качестве машин телефонной связи, дальней радиосвязи, радиомаяков, а также для доставки военных грузов, буксировки легких противотанковых орудий, перевозки расчётов и боеприпасов.

Автомобиль имел три оси — с приводом на две задние по колёсной формуле 6x4. Все мосты были жёсткого типа, с полуэллиптическими рессорами. Максимальная скорость на шоссе с грузом 1,5 т достигала 60 км/ч: двигатель — Bussing-NAG G мощностью 65 л.с., карбюраторный.

Автомобиль G31 имел широкое распространение в Вермахте, успел повоевать в Испании в составе легиона «Кондор», широко применялся в частях первой линии.

К 1942 г. их осталось слишком мало, и они были переведены в тыловые части.

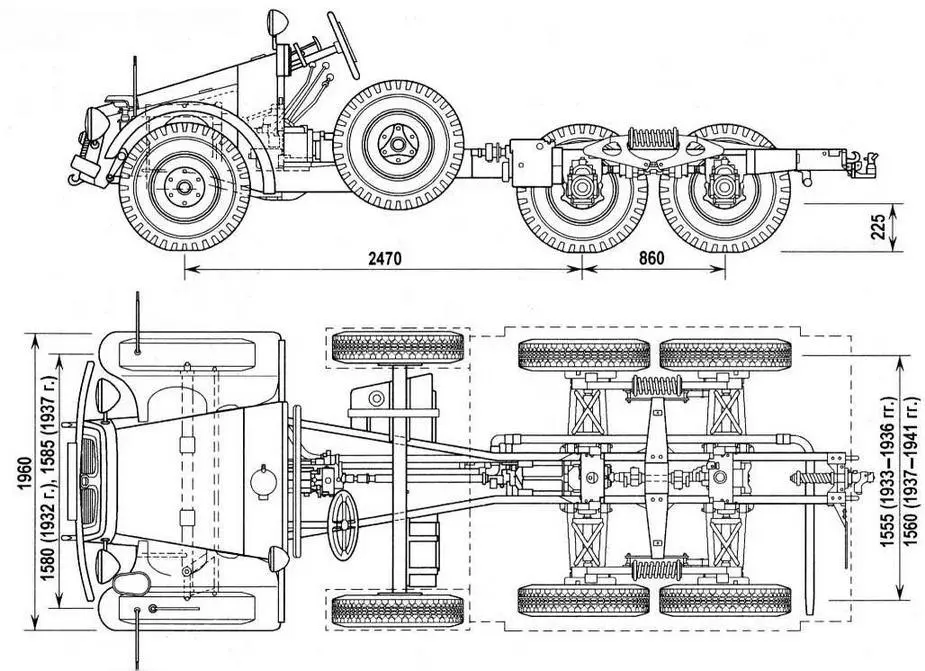

Армейский грузовик Krupp L2H43, 1937—1941 гг.

Армейский грузовик Krupp L2H143, 1937—1941 гг.

Автомобиль Steyr 2000А Pritsche

МАССА, кг: с бортовой платформой — 3100, машина телефонной связи — 3300.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: грузовой автомобиль: длина — 5350, ширина — 2250, высота — 2350, клиренс — 225; машина связи: длина — 5700, ширина — 2220, высота — 2350.

КОЛЕЯ, мм: передняя — 1535, задняя — 1592.
