Журнал «Бронеколлекция» - Полуторатонные грузовики Германии 1939—1945 гг.

В последние годы существования Рейхсвера было решено оснастить армию новыми грузовиками. К этому времени в её составе находились автомобили, участвовавшие еще в Первой мировой войне, а также приобретенные по случаю коммерческие машины.

Выпуск новой трёхосной модели G3 начался в 1928 г., но первые же армейские испытания выявили ряд её существенных недостатков. После их устранения с 1929 г. в производстве уже находился грузовик модели G3a. Мощность его форсированного двигателя повысили с 60 до 68 л.с., установили второй карбюратор, изменили передаточное число главной передачи — 6,66 вместо 6,11.

Остальные узлы и детали автомобиля остались совершенно такими же, как и на G3.

В период с 1929 по 1935 г. выпустили около 2000 автомашин типа G3a, в основном грузопассажирских категорий с деревометаллическими фургонами или бортовыми платформами — кузовами.

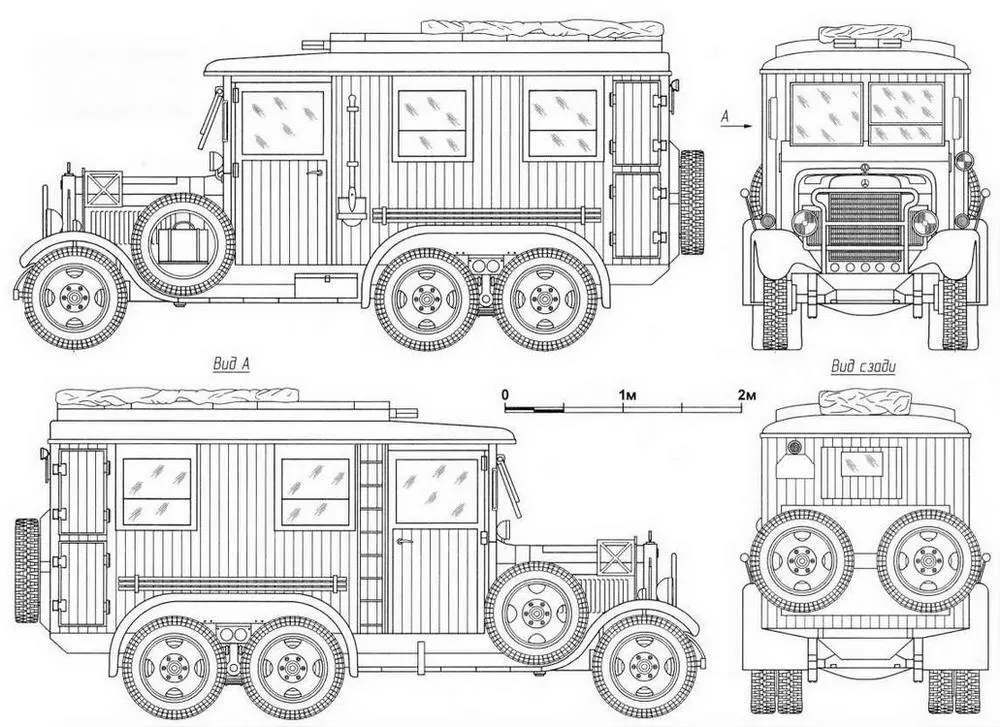

Чертежи машины телефонной связи на базе грузовика Mercedes-Benz G3a

МАССА, кг: с бортовой платформой — 3300, машина телефонной связи — 3925.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: грузовой автомобиль: длина — 6000, ширина — 2100, высота — 2450, клиренс — 225; машина телефонной связи: длина — 5750, ширина — 2100, высота — 2700.

КОЛЕЯ, мм: передняя и задняя — 1600. БАЗА, мм: 3000+950 РАМА, мм: центральная, с U-образными лонжеронами.

ДВИГАТЕЛЬ: Daimler-Benz М09, карбюраторный, 6-цилиндровый, рядный, жидкостного охлаждения, мощность 68 л.с. при 2900 об/мин, рабочий объём 3,663 л; диаметр цилиндра и ход поршня — 82,5x115 мм, два карбюратора Zenith НКВ 36.

ТРАНСМИССИЯ: сцепление однодисковое сухое, четырёхступенчатая коробка передач Daimler-Benz Maybach DSG 40, главная передача — 6,66, рулевой механизм — «ходовой винт».

ХОДОВАЯ ЧАСТЬ: привод на два задних моста, колёсная формула 6x4, подвеска передняя — жёсткий мост, полуэллиптические рессоры, подвеска задняя — два жестких моста, по обеим сторонам по две полуэллиптические рессоры друг над другом, шины — 6.00x20" внедорожные, задние колёса — сдвоенные.

ТОРМОЗА: ножной — гидравлический на все колёса, стояночный — механический на средний мост.

ДИАМЕТР РАЗВОРОТА, м: 18.

МАКСИМАЛЬНАЯ СКОРОСТЬ, км/ч: 65.

ЗАПАС ХОДА, км: по шоссе — 300, по просёлку — 230 при ёмкости бака 105 л.

Бронеавтомобиль Landsverk 181 был разработан в 1933 г. шведской фирмой Landsverk на базе грузового автомобиля Mercedes-Benz G3a и предназначался в основном для экспортных поставок.

В Нидерландах, куда эти машины поставлялись в первую очередь, они именовались Pantserwagen М36. Ими был укомплектован 1-й эскадрон бронеавтомобилей (1-е Eskadron Pantserwagen).

В мае 1940 г. машины этого типа обороняли район голландских аэродромов.

В Вермахте трофейные Landsverk 181 получили обозначение Pz.Sp. Wg.L202(h) и использовались в основном для полицейской службы на оккупированных территориях. Один из этих автомобилей, например, был уничтожен партизанами Ковпака.

Шесть машин в 1940 — 1942 гг. находились в 227-й пехотной дивизии.

Вооружённый 37-мм пушкой Bofors и тремя 7-92 мм пулемётами Madsen (один — на башне и два в корпусе) броневик вряд ли мог составить достойную конкуренцию даже лёгким танкам непосредственно на поле боя, однако бороться с пехотой и танкетками, не обладавшими противоснарядным вооружением, ему было вполне под силу.

Корпус и башня броневика выполнялись сварными; толщина брони — 5 — 16 мм. Двигатель Daimler-Benz М09 — 6-цилиндровый, бензиновый, мощностью 65 л.с. — давал возможность двигаться по шоссе со скоростью до 70 км/ч. Машина имела три оси, из которых две задние — ведущие. Колеса с литыми шинами снабжались гидравлическими тормозами. Экипаж бронеавтомобиля состоял из пяти человек.

С 1933 по 1939 г. было произведено 19 бронеавтомобилей модели L-181 (в некоторых справочниках встречается цифра 48, но это суммарный выпуск вместе с Landsverk 180 на шасси Bussing-NAG). В тот же период выпускалось три внешне чрезвычайно похожих типа машин — Landsverk 180, 181 и 182, отличавшихся лишь базовыми шасси — соответственно, Scania- Vabis, Mercedes-Benz и Bussing-NAG.

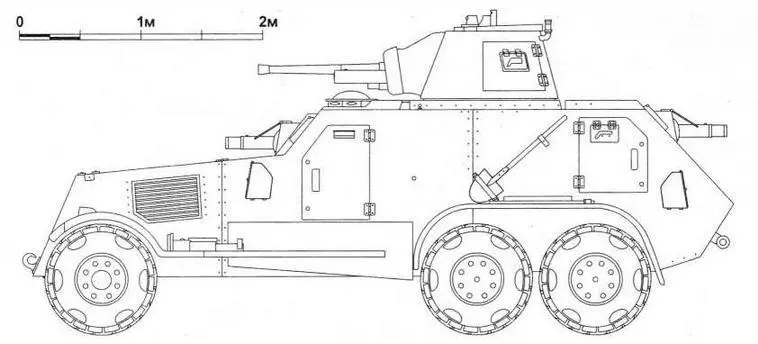

Бронеавтомобиль Landsverk

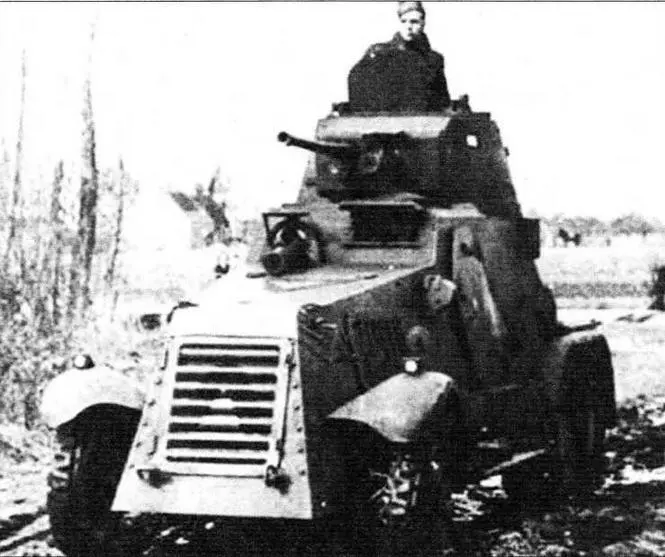

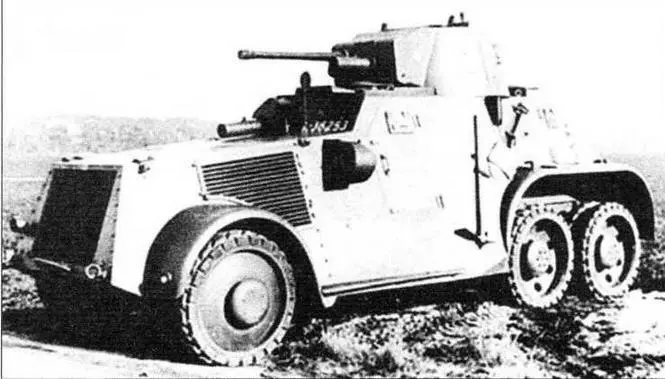

Бронеавтомобиль Landsverk, выпускавшийся одноименной шведской фирмой на базе грузового автомобиля Mercedes-Benz G3a.

На первом фото — крышка башенного люка откинута, смотровой лючок водителя открыт. 1-й эскадрон бронеавтомобилей. Голландия, 1940 г.

МАССА, кг: 7700.

ЭКИПАЖ, чел.: 5.

БРОНИРОВАНИЕ, мм: корпус — 5 — 9, лоб башни — 16.

ВООРУЖЕНИЕ: 37-мм пушка Bofors, три 7,92-мм пулемёта Madsen.

БОЕЗАПАС: 48 выстрелов, 7,92-мм патронов — 3600.

ДВИГАТЕЛЬ: Daimler-Benz М09, 6-цилиндровый, карбюраторный, V-образный, жидкостного охлаждения, объём 3,689 л, мощность 65 л.с.

ТРАНСМИССИЯ: сцепление двухдисковое сухое, трёхступенчатая коробка передач.

ХОДОВАЯ ЧАСТЬ: привод на два задних моста, колёсная формула 6x4, подвеска — полуэллиптические рессоры; шины — 7.50x20" литые.

ТОРМОЗА: с гидравлическим приводом.

МАКСИМАЛЬНАЯ СКОРОСТЬ, км/ч: 70.

ЗАПАС ХОДА, км: 300 при ёмкости бака 120 л.

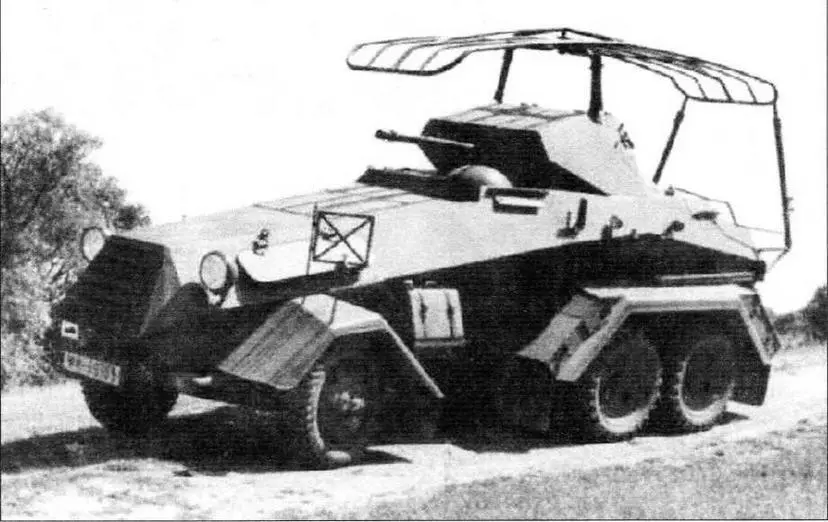

Бронеавтомобиль фирмы Daimler- Benz колёсной формулы 6x4 (6-Rad). На фото — радиотехническая машина квалификации Kfz 232 с рамочной антенной

Фирмы Daimler-Benz AG, Bussing- NAG и C.D.Magirus с 1929 г. по заданию верховного командования Рейхсвера вели разработку тяжёлого бронеавтомобиля, предназначавшегося для поддержки пехоты на поле боя и ведения разведки. В 1932 г. все они представили очень похожие проекты. В результате им было предложено создать единый образец на шасси грузовика Daimler-Benz G3a.

Серийный бронеавтомобиль Sd.Kfz.231 представлял собой трёхосную машину с классической схемой компоновки — с передним расположением двигателя. Боевое отделение занимало средний и задний отсеки машины. Корпус, разработанный фирмой Deutsche Werke AG в Киле, собирали из бронеплит толщиной 8 — 14,5 мм на каркасе из стального профиля под большими углами наклона. Это было всего лишь противопульное бронирование, защищавшее от обстрела из лёгкого пехотного оружия и осколков снарядов. Двигательное отделение также прикрывалось бронёй. В верхней и боковых его стенках имелись люки, обеспечивающие доступ к двигателю. Экипаж занимал свои места через бронированные двери в бортах кузова.
