Одноместный одномоторный истребитель-биплан смешанной конструкции, по многим техническим решениям сходный с самолетами «Фоккер» Dr.I и D.VII.

Фюзеляж прямоугольного сечения и хвостовое оперение практически идентичны «Фоккеру» Dr.l. Набор фюзеляжа - сварная ферма из стальных труб переменного диаметра (уменьшающегося к хвосту). Закругленная верхняя часть фюзеляжа перед кабиной образована металлическим листом обшивки, за кабиной верх фюзеляжа обшит фанерой. Боковые поверхности фюзеляжа - от капота двигателя и за кабину пилоту - также обшиты фанерой. Полотняная обшивка закрывает не только хвостовую часть фюзеляжа, но и те участки, где имеется фанерная обшивка.

Хвостовое оперение состоит из стабилизатора (подкрепленного двумя подкосами), двухсекционного руля высоты с роговой аэродинамической компенсацией и руля направления (неподвижный киль отсутствует). Каркас оперения - из стальных трубок, обшивка - полотняная.

Бипланная коробка цельнодеревянной конструкции в целом подобна «Фоккеру» D.VII, но уменьшена в размерах. Набор каждого крыла состоит из двух коробчатых лонжеронов и фанерных нервюр. Последние, в отличие от «Фоккера» D.VII, имеют отверстия облегчения. Обшивка носка крыла (до задней кромки переднего лонжерона) - фанерная, остальная - полотняная. Задняя кромка крыла образована стальной проволокой. Элероны имеются лишь на верхнем крыле. N-образные межкрыльевые стойки, а также детали крепления верхнего крыла к фюзеляжу, выполнены из стальных труб.

Шасси неубирающееся, пирамидальной конструкции, по конструкции аналогично «Фоккерам» Dr.l и D.VII и снабжено дополнительной несущей поверхностью на оси колес (создаваемая ею подъемная сила компенсировала массу шасси). Амортизация - резиновая. Хвостовой костыль - из ясеня, со стальной пяткой. Амортизация - резиновая шнуровая либо в виде стальной витой пружины.

Силовая установка - ротативный двигатель с двухломастным деревянным винтом «Аксиаль». Типы применявшихся двигателей описаны выше в тексте. Мотор закрыт металлическим капотом характерной формы с двумя вентиляционными отверстиями.

Вооружение - два 7,92-мм синхронных пулемета «Шпандау» LMG 08/15, установленные перед кабиной пилота. На самолетах, поставленных в Австро-Венгрию, устанавливались два 8-мм пулемета «Шварцлозе» М16.

Истребитель «Фоккер» О. VI ВВС Германии, 1917 г.

Никита ДОНЦОВ

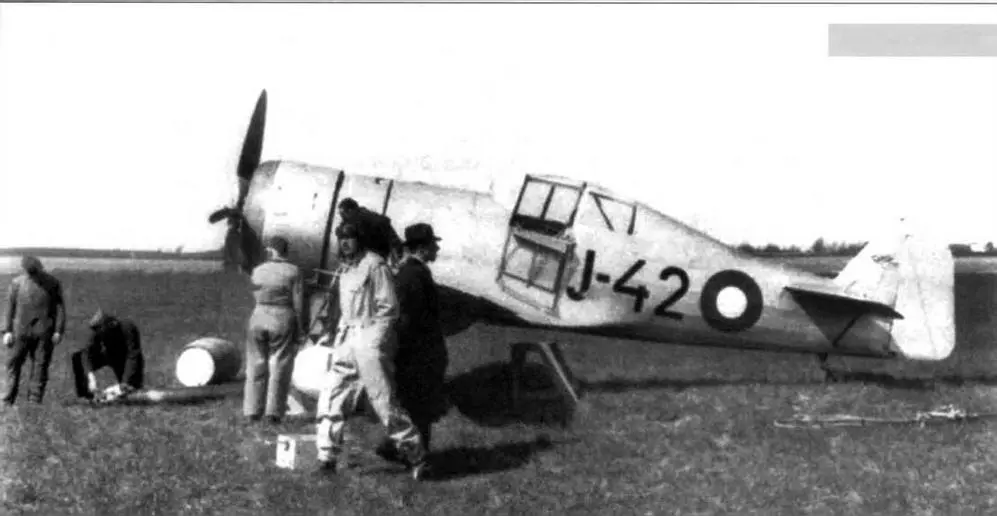

Один из двух «образцовых» «Фоккеров» D.XXI, поставленных из Голландии

На исходе зимы 1939-1940 годов, незадолго до окончания советско-финляндской войны, правительствами Великобритании и Франции, в числе прочих путей сдерживания «красной угрозы», рассматривалась возможность отправки военной помощи в Финляндию с использованием территорий нейтральных скандинавских стран - Норвегии и Швеции. Немцы усмотрели в этом угрозу поставкам идущей из Швеции железной руды, столь необходимой промышленности Рейха. Чтобы избежать этой угрозы, германское верховное командование разработало план захвата Норвегии, в котором королевству Дания отводилась роль трамплина для агрессии и серьезной авиационной базы. Маленькая датская армия, авиация которой располагала лишь горсткой «условно-современных» истребителей Fokker D.XXI, разумеется, не могла оказать серьезного сопротивления немецкой боевой мощи. В данном материале будет рассказано о датских вариантах этой голландской машины.

21 июля 1937 года датское министерство обороны одобряет подписание контракта с фирмой «Фоккер», задачей которого было оснащение королевских военно-воздушных сил новой материальной частью. Согласно этому контракту, стоимость которого составляла 85 360 флоринов, фирма «Фоккер» должна была поставить Дании два D.XXI без двигателей; кроме того, в самой дани должно было собрано еще десять экземпляров самолета, что приносило «Фоккеру» 39 000 флоринов дополнительно, а строительство каждого экземпляра машины должно было обходиться датскому бюджету в 15 000 флоринов. В январе 1939 года Дания также купила лицензию на производство двенадцати двухмоторных истребителей Fokker G.1, заплатив за это 70 000 флоринов.

Для моторизации новых самолетов датчане заказали в Великобритании 14 звездообразных двигателей воздушного охлаждения Bristol Mercury VII мощностью 830 л.с. на общую сумму 29 750 фунтов. В марте 1938 года в связи с появлением новой, более совершенной модели силовой установки, заказ был изменен на Mercury VIII. Вероятно, по этой причине в поставке двигателей образовалась задержка, и два первых экземпляра D.XXI, которые собирались в Нидерландах, датчанам пришлось оснастить порядком устаревшими Mercury VI мощностью всего 645 «лошадей», которые королевская армия держала в резерве для состоявших на вооружении истребителей-бипланов Gloster Gauntlet. Вполне возможно, что трехлопастные воздушные винты Ratier также не были получены вовремя, поскольку во время испытательных полетов на обеих машинах стояли двухлопастные пропеллеры. В апреле 1938 года армейские летчики-испытатели капитан Ларсен (Larsen) и лейтенант Паг (Pagh) приняли в Нидерландах, на аэродроме Схипхол, два первых истребителя, получивших серийные номера J-41 и J-42. 29 апреля обе машины прибыли на авиационную базу Каструп неподалеку от Копенгагена.

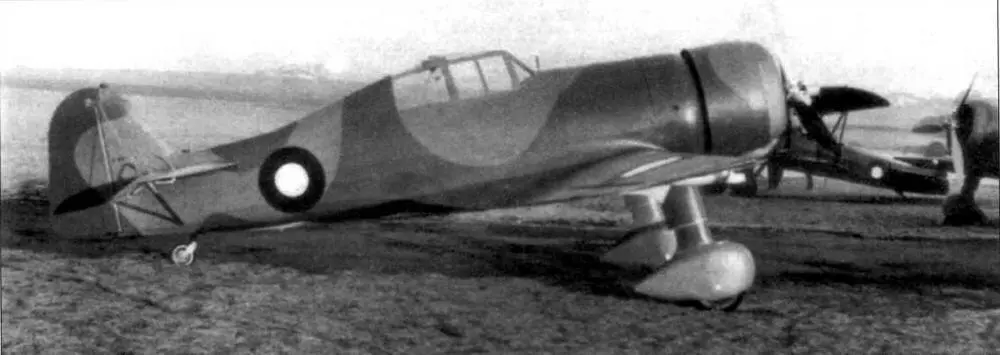

Серийные датские «Фоккеры» D.XXI окрашивались в двухцветный камуфляж: оливково-зеленый и хаки

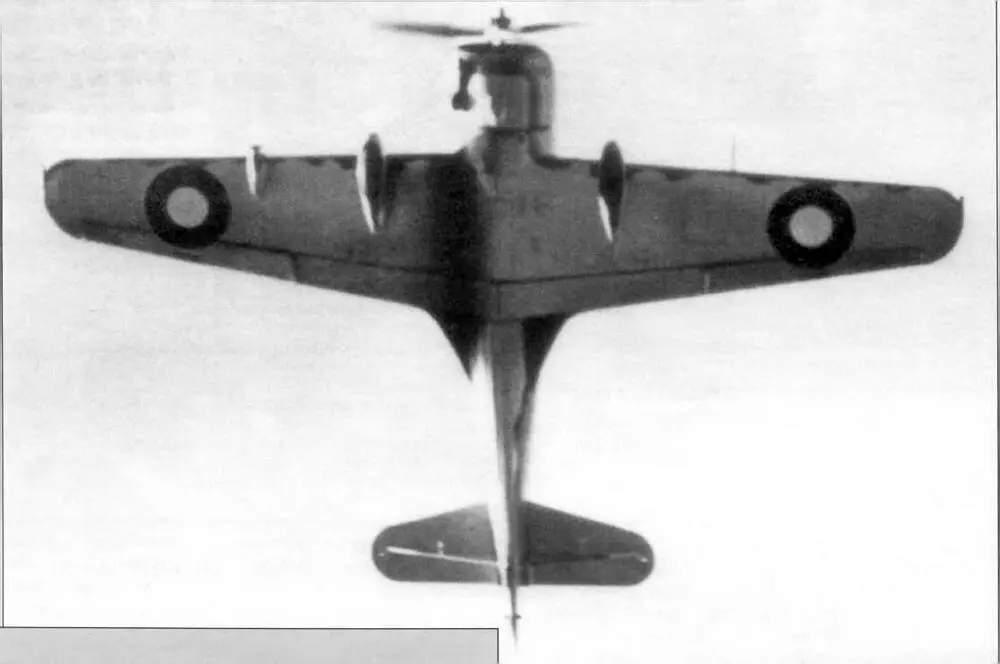

Нижние поверхности окрашивались в светло-голубой цвет

В армейской авиации Дании (Haerens Flyvertropper) D.XXI получил «внутреннее» наименование IIIJ, то есть «истребитель третьего типа» (IJ, или первым типом, был Bristol BuIIdog, a IIJ, или вторым типом - Gloster Gauntlet). Помимо этих британских истребителей, основным самолетом датской авиации 30-х годов был двухместный биплан Fokker C.V - разведчик и легкий бомбардировщик. Морская авиация королевства (Marinens Flyvevaesen) располагала своими истребителями, и для замены устаревших бипланов Hawker Nimrod она также планировала приобрести Fokker D.XXI. В ноябре 1937 года, спустя несколько месяцев после заказа самолета армейской авиацией, моряки решили согласовать условия поставки и лицензию на производство двенадцати D.XXI. Однако, в конечном итоге было принято решение об оснащении морской авиации другим аппаратом - итальянским истребителем-монопланом с убирающимся шасси Macchi МС.200, но этим прогрессивным планам сбыться было не суждено.
