Е.В.Арсеньев - История конструкций самолетов в СССР в 1951-1965 гг

Ту-16Б.В сентябре 1957 г. завершились заводские испытания бомбардировщика с двигателями М16-15 (РД-ЗП) взлетной тягой по 11 000 кгс. Самолет создавался в соответствии с постановлением Совета Министров СССР от 28 марта 1956 г. В связи с повышенным расходом воздуха у ТРД изменили форму воздухозаборного устройства и, расширив гондолы, увеличили площадь его поперечного сечения. Сняли носовую пушечную установку, прицел ПКИ и фотопулемет С-13. Сиденье штурмана-навигатора снабдили механизмом принудительного поворота при откате в положение, необходимое для катапультирования.

По сравнению с Ту-16 при массе 72 000 кг максимальная скорость возросла до 1004 км/ч на высоте 6250 м, а практический потолок увеличился на 990 м. Самолет серийно не строился. Все ранее выпущенные и новые машины комплектовали двигателями РД-ЗМ-500 с чрезвычайным режимом тяги (до 10 500 кгс на взлете в течение 3...5 мин).

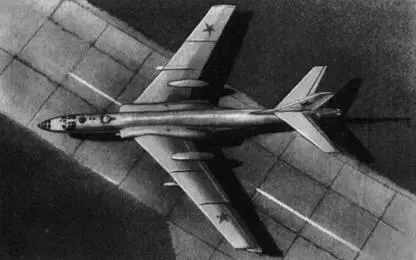

Рис. 182. Самолет-разведчик Ту-16Р

Ту-16 "3".В 1955 г. начались летные испытания самолета-заправщика Ту-16 "3" (заводское обозначение Ту-16Ю) с системой крыльевой дозаправки в полете, аналогичной системе дозаправки бомбардировщика Ту-4. Кроме топливной аппаратуры и направляющей для шланга на заправщике установили фары в правой гондоле шасси и на передней кромке законцовки правой консоли крыла, а также три светильника и ручной прожектор у кормового стрелка. Установленное на Ту-16 "3" дополнительное светотехническое оборудование позволило проводить дозаправку бомбардировщиков в сложных метеоусловиях и ночью. Дополнительный топливный бак в бомбоотсеке мог сниматься, и машина превращалась в обычный бомбардировщик.

На бомбардировщиках Ту-16 "ЗА", обслуживаемых самолетом-заправщиком (рис. 183), кроме ласты на левой законцовке консоли и механизма сцепки, устанавливали два ручных прожектора у кабин штурмана и командира огневых установок, рефлектор перед левой гондолой, а также фары в левом обтекателе шасси и на законцовке консоли.

Ту-16Н.С 1963 г. часть бомбардировщиков переоборудовали для заправки топливом в полете самолетов Ту-22 по схеме "конус". Для этого в бомбоотсеке установили агрегат заправки, а обязанности оператора выполнял командир огневых установок.

Один Ту-16 переоборудовали для дозаправки топливом в полете двух истребителей МиГ-19 в соответствии с постановлением Совета Министров от24мая 1954г. Заводские испытания этот экземпляр Ту-16Н проходил в1957 г.

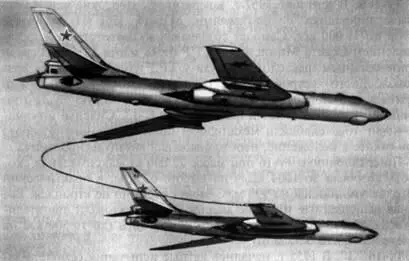

Рис. 183. Крыльевая дозаправка в полете Ту-16 "ЗА" (вверху) от самолета-заправщика Ту-16 "3"

Ту-16КС.В августе 1954 г. начались летные испытания самолета-носителя двух крылатых ракет (самолетов-снарядов) КС. Система предназначалась для поражения надводных кораблей водоизмещением свыше 1200 т и крупных наземных радиоконтрастных целей. Аппаратуру наведения ракеты, отработанную на системе, установленной на самолете Ту-4КС, и включавшую станцию наведения "Комета-1М" (К-1М), поставили на Ту-16. Доработали крыло, разместив балочные держатели БД-187, и изменили топливную систему. В бомбоотсеке появилась дополнительная кабина для оператора с системой жизнеобеспечения, подвешивавшаяся к нижним бимсам бомбоотсека.

Дальность полета Ту-16КС с двумя ракетами (рис. 184) при максимальной взлетной массе 72 000 кг не превышала 3150 км. Высота полета самолета-носителя и его скорость при пуске КС были в пределах 4000...4500 м и 370...420 км/ч соответственно. Аппаратура носителя позволяла обнаруживать цель на удалении 140...180 км, а пуск ракеты - производить на дальность 70...90 км. В конце 1950-х гг. после доработки системы дальность пуска ракеты довели до 130 км. Первые Ту-16КС поступили в авиацию ВМФ в июне 1957 г. К концу 1958 г. на вооружении состояло 90 комплексов Ту-16КС.

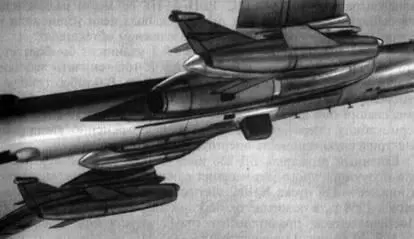

Рис. 184. Самолеты-снаряды КС под крылом Ту-16КС

Ту-16К-10.К моменту принятия на вооружение (1955 г.) система Ту-16КС уже не соответствовала уровню оборонительного зенитного вооружения вероятного противника. Дальность пуска КС находилась в пределах зоны поражения создаваемых в США корабельных зенитных ракет "Тейлос", а скорость ракет - на уровне реактивных истребителей, что способствовало их раннему перехвату.

В соответствии с постановлением Совета Министров СССР от 16 ноября 1955 г. началась разработка системы К-10, включавшей самолет-носитель Ту-16 и сверхзвуковой самолет-снаряд К-10С, предназначенный для поражения надводных кораблей водоизмещением свыше 10 000 т. Радиус действия системы должен был составлять 1600...2000 км, а самолетная аппаратура с дальностью обнаружения противника 250... 180 км должна была обеспечивать пуск К-10С на удалении 200...160 км от цели при скорости носителя 700...800 км/ч на высотах 5000... 11 000 м. Носитель не должен был подходить к цели ближе 100 км. Масса ракеты ограничивалась 4400 кг, а дополнительной аппаратуры самолета-носителя - 1200 кг.

По сравнению с бомбардировщиком на самолете-носителе кабину штурмана-навигатора перенесли на место кабины штурмана-оператора. Сняли РЛС РБП-4. На ее месте разместили двухканальную станцию ЕН. Антенну канала цели установили в носовом, а канала ракеты - в подфюзеляжном обтекателях.

За счет снятия топливного бака № 3 удлинили бомбоотсек, что позволило, "утопив" в него ракету К-10С, снизить лобовое сопротивление системы в совместном полете. В бомбоотсеке установили балочный держатель БД-238, дополнительный бак № 20, вмещавший 500 кг топлива для дозаправки в полете ракеты, и гермокабину оператора станции ЕН. Одновременно увеличили электрическую мощность энергоустановок носителя.

Балочный держатель БД-238 имел два положения: верхнее -для полуутопленного размещения ракеты в крейсерском полете и нижнее - для пуска К-10С. Летные испытания системы начались в 1958 г., а освоение экипажами авиации ВМФ - в 1960 г. Постановлением правительства от 12 августа 1961 г. систему Ту-1бК-10 приняли на вооружение.

В отличие от Ту-16КС новая система позволяла без взаимных помех системам наведения применять в залпе до 18 ракет с одного или нескольких направлений.

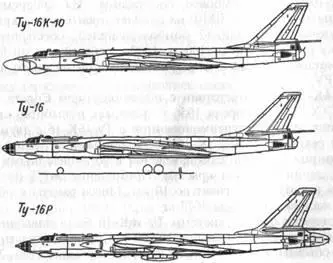

Серийное производство Ту-1бК-10 (рис. 185, 186) началось в 1958 г. на заводах № 1 и 22. В конце 1960 г. часть самолетов Ту-16К-10 переоборудовали в морские разведчики Ту-16РМ и Ту-16РМ-2.

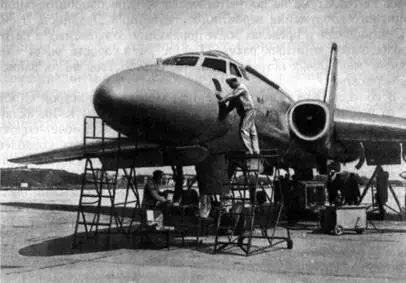

Рис. 185. Самолет-носитель Ту-16К-10
