Е.В.Арсеньев - История конструкций самолетов в СССР в 1951-1965 гг

Рис. 186. Схемы самолета Ту-16 и его модификаций

В процессе эксплуатации комплекс постоянно совершенствовался. Так, например, на Ту-16К-10 устанавливали доработанные РЛС ЕНД-1, а на Ту-16К-10СН - ЕНН, при этом дальность пуска ракет довели до 325 км, а дальность обнаружения надводных кораблей - до 450 км.

Ту-16К-10-26.23 мая 1964 г. начались работы по оснащению Ту-16К-10 крылатыми ракетами КСР-5 в дополнение к К-10С. Первоначально система называлась Ту-1бК-36, но на вооружение ее приняли под обозначением Ту-16К-10-26. Крылатые ракеты КСР-5 отличались установкой ЖРД. Две такие ракеты подвешивались под крылом (по типу Ту-16КС), а снаряды К-10С (или ее модификации) остались на своем прежнем месте. В 1970-е гг. это был самый сильный авиационный противокорабельный комплекс. Одновременное применение маловысотных снарядов К-10С и высотных ракет КСР-5 значительно усложняло задачи, стоящие перед обороняющейся стороной, и повышало вероятность поражения целей. Кроме КСР-5 на крыльевых пилонах носителя допускалась подвеска ракет КСР-2.

Ту-16К-10-26Б.Доработанный вариант самолета-ракетоносца Ту-16К-10-26 под бомбовое вооружение. На авиаремонтных предприятиях авиации ВМФ на самолет-носитель под крылом и фюзеляжем установили 12 бомбодержателей, обеспечивающих подвеску бомб массой от 100 до 1500 кг общей массой 9000 кг. Бомбометание осуществлялось с помощью оптического прицела ОПБ-1РУ.

Ту-16К-16.В соответствии с постановлением Совета Министров СССР от 2 апреля 1956 г. началась разработка системы К-16, впоследствии переименованной в Ту-16К-16 с двумя крылатыми ракетами КСР-2 (К-16), оснащенными активной радиолокационной головкой самонаведения и установленными на балочных держателях под крылом. Применение ЖРД позволило поднять высоту пуска ракет до 10 км. Масса ракеты с обычной боевой частью составляла 4077 кг.

Основными целями системы Ту-16К-16 были надводные корабли водоизмещением свыше 10 000 т и радиоконтрастные наземные объекты. Радиус действия системы составлял 1900...2000 км при дальности пуска ракет, имевших максимальную скорость 1200 км/ч, 140...150 км, впоследствии доведенной до 190 км.

Самолеты-носители Ту-16К-16 переоборудовали из Ту-16КС: сняли гермокабину оператора, станцию К-1М и все оборудование системы "Комета"; станцию РБП-4 заменили на новую РЛС наведения ракет, разместив ее под фюзеляжем, а автопилот АП-5-2М, плохо державший высоту, - на АП-6Е. Дополнительно установили доплеровский измеритель путевой скорости и угла сноса ДИСС-1, аппаратуру радиоуправления ракет "Рубикон-1К". Доработали топливную систему. Балочные держатели БД-187 заменили на БД-352. Акт по результатам испытаний системы К-16 утвердили 13 июля 1961 г. В январе следующего года Ту-16К-1б приняли на вооружение.

В 1968 г. начались доработки системы и ракеты, получившей обозначение КСР-2М. Эта модификация позволила снизить высоту пуска ракет до 500 м. Система Ту-16К-16 применялась в боевых действиях в ходе египетско-израильской войны.

Ту-16К-11-16.В 1963 г. началась разработка противорадиолокационной ракеты К-11 (КСР-2П). Первую машину переделали из Ту-16А (заводской № 526908). С самолета сняли носовую пушку АМ-23 со всем ее оборудованием и установили станцию радиотехнической разведки "Рица" с антенной на фонаре кабины штурмана-навигатора.

Ту-16К-16-26.Ограниченная дальность, низкая разрешающая способность и ряд других недостатков, присущих системе Ту-16К-16 с РЛС "Рубин", потребовали доработок, призванных повысить ее боевую эффективность. Обновление электрорадиооборудования, топливной системы, а также подвеска ракет КСР-5 позволили создать фактически новую систему Ту-16К-16-26. На балочных держателях подвешивались также ракеты КСР-2.

Ракета КСР-5 массой 3952 кг (с боевой частью) запускалась на высотах от 500 до 11 000 м. Дальность ее полета при пуске с максимальной высоты доходила до 280 км.

Ту-16К-26.В соответствии с постановлением Совета Министров СССР от 11 августа 1962 г. началась разработка комплекса Ту-16К-26 с двумя ракетами КСР-5 для поражения надводных кораблей водоизмещением свыше 10 000 т. Носители комплектовались станцией РТР "Рица". Доработке подверглись носители Ту-16К-11-16 и Ту-16К-10. Первые стали называться Ту-16К-26, а вторые - Ту-16К-10-26.

Постановлением правительства от 7 февраля 1964 г. система Ту-16К-26 стала оснащаться ракетами КСР-5П с пассивной радиолокационной головкой самонаведения (РГСН). В 1969 г. систему приняли на вооружение, а с 1973 г. она стала поступать в морскую авиацию. С Ту-16К-26 обеспечивалось также применение ракет КСР-2.

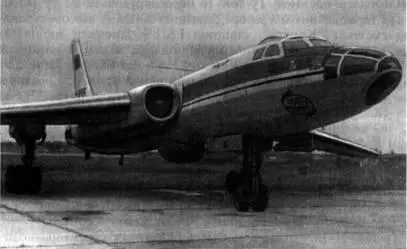

Рис. 187. Самолет для гидрометеорологических исследований Ту-16 "Циклон"

Ту-16 "Циклон".В 1974 г. Ту-16К-16 (заводские №№ 6203203 и 6203208) переоборудовали для проведения гидрометеорологических исследований (рис. 187). На балочных держателях под крылом могли подвешиваться контейнеры для распыления химических реагентов. В бомбоотсеке размещались автоматические устройства для активного воздействия на облака КДС-155 и АСО-2И. Обе машины активно "делали погоду" в 1980 г. во время проведения Олимпийских игр в Москве.

В 1995 г. ресурс первой машины, получившей обозначение "Циклон-М", продлили на пять лет, но в 1997 г. ее списали. Второй самолет "Циклон-Н", участвовавший в Чернобыльской операции, списали на несколько лет раньше. Обе машины эксплуатировались в летном отряде НИИ ВВС.

Ту-16С "Фрегат".В соответствии с постановлением Совета Министров СССР от 26 ноября 1955 г. начались работы по установке на Ту-16 радиотелеуправляемой спасательной авиационной лодки (шифр "Архангельск"). Лодку массой 5880 кг подвешивали под бомболюком между шпангоутами 27 и 49 к мосту МБД-6-68М с замком Дер-5, в бомбоотсеке на замках бомбодержателей - контейнеры со спасательным оборудованием КАС-90.

На самолете также установили аппаратуру радиоуправления "Лодка-М". Для вывода лодки к месту аварии предусматривалась установка аппаратуры "Штырь", сопряженной с РЛС "Рубидий".

Внешняя подвеска лодки снижала максимальную скорость самолета с 1017 до 962 км/ч при полетной массе 55 000 кг и высоте 6 000 м. Разрабатывался также спасательный катер "Ерш".

Но на вооружение авиации ВМФ приняли спасательную систему Ту-16С с катером "Фрегат" длиной около 7 м, который подвешивали полуутопленно в бомболюк кормой вперед. После отцепления от носителя катер спускался на парашюте. Вывод катера в заданный район осуществляли с помощью передающей радиоаппаратуры "Рея-С" и приемной, установленной на катере, "Рея-Л".

На базе Ту-16 разработано свыше 40 модификаций. Большинство из них представляло собой доработку ранее выпущенных машин. Среди них, в частности:
