Е.В.Арсеньев - История конструкций самолетов в СССР в 1951-1965 гг

МиГ-15бис (СД-21)- самолет, оснащенный авиационной реактивной системой АС-21.

В марте - апреле 1952 г. был переоборудован один самолет. На каждой консоли крыла, между стойкой шасси и замком подвесного топливного бака, было установлено по одной балке, на которые крепились пусковые устройства ПУ-21, предназначенные для стрельбы реактивными снарядами С-21 (АРС-212). Установленный прицел АП-21 обеспечивал прицельную стрельбу реактивными снарядами на дальность от 400 до 800 м и стрельбу из артиллерийского оружия - от 180 до 800 м. Прицел АП-21 был разработан на базе серийного прицела АСП-3НМ, одновременную прицельную стрельбу из ПУ-21 и артиллерийского вооружения не обеспечивал (перед прицеливанием необходимо было установить тот или иной вид стрельбы). При наличии подвесных топливных баков реактивные снаряды могли быть подвешены на пусковые устройства, но перед стрельбой баки обязательно должны быть сброшены.

31 мая 1952 г. самолет был предъявлен на государственные испытания, которые прошел с положительными результатами. В строевых частях переоборудованы 150 самолетов.

МиГ-15бис (СД-5)- самолет, оснащенный двумя блоками с восемью снарядами АРС-57 в каждом.

В июле 1952 г. были выпущены рабочие чертежи и отправлены на завод № 21. Переоборудован был один самолет, который прошел испытания. Проходил также испытания самолет СД-5Э, оборудованный двумя блоками, но уже с двенадцатью снарядами АРС-57 в каждом.

МиГ-15бис (СД-10)- самолет с двумя противосамолетными бомбами ПРОСАБ-100. Предъявлен на испытания 29 февраля 1952 г. Через месяц на испытания был передан самолет СД-25 с двумя ПРОСАБ-250.

МиГ-15бис(рис. 89) - самолет, оборудованный системой "Град". Заградительная система "Град" предназначалась для постановки воздушных минных полей в целях поражения соединений бомбардировщиков или отдельных самолетов противника, а также для нарушения строя бомбардировщиков. Она разрабатывалась в ОКБ А.С. Яковлева по тактико-техническим требованиям ВВС № 104, утвержденным в 1952 г.

У истребителя МиГ-15бис, оснащенного системой "Град", вместо подвесных топливных баков к крылу подвешивались два контейнера с 56 минами в каждом. Контейнер по форме и размерам был аналогичен серийному подвесному топливному баку и разбит на семь отсеков. Нижняя часть контейнера закрывалась двумя парами управляемых створок. Принудительное выталкивание мин из отсеков осуществлялось пневматическими толкателями, которыми были снабжены все отсеки контейнера.

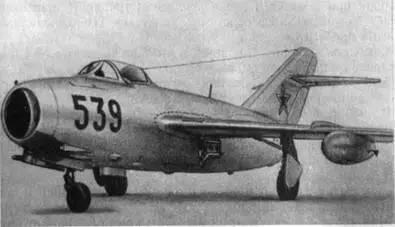

Рис. 89. Самолет МиГ-15бис, оборудованный заградительной системой "Град"

После проведения в конце 1952 г. специальных летных испытаний в ГК НИИ ВВС два переоборудованных на заводе № 1 самолета МиГ-15бис (№ 135011 и № 135039) были возвращены в ОКБ для устранения выявленных дефектов. Заводские контрольные испытания проходили с 2 марта по 18 апреля 1953 г. Испытания проводил ведущий летчик-испытатель Ф.Л. Абрамов. Работы по теме "Град" были прекращены в августе 1953 г.

МиГ-15бис (СД-П)- самолет, оснащенный тормозным парашютом ПТ-2165-51 с площадью купола 15 м2.

В 1951 г. для изучения возможности использования самолета МиГ-15бис с аэродромов, имеющих ограниченную длину ВПП, тормозным парашютом ПТ-2165-51 и двумя вариантами системы торможения колес были оборудованы два истребителя, выделенные для этой цели ВВС.

В нижней части фюзеляжа между шпангоутами 24 и 27 был сделан люк, в который вставлялся специальный контейнер с тормозным парашютом (ТП), вытяжным парашютом и тросом. Контейнер закрывался створками. Трос ТП крепился на замке, Установленном в пазу задней пятки самолета. Открытие замков створок при посадке и замка крепления троса ТП производилось с помощью пневмосистемы. Установка ТП позволила сократить пробег самолета в два раза.

Самолеты прошли испытания, и в 1952 г. на заводе № 1 была построена малая серия (10 самолетов).

МиГ-15бис (СП-2)(рис. 90) - истребитель-перехватчик с радиолокационной станцией (РЛС) "Коршун".

В 1950 г. МиГ-15 был модифицирован под установку РЛС "Коршун" (был изготовлен новый головной отсек). Однако вследствие задержки доводки радиолокатора в НИИ-17 истребитель-перехватчик СП-2 согласно приказу МАП от 11 августа 1951 г. был переоборудован под крыло с углом стреловидности 45*, превратившись в МиГ-17, на котором в дальнейшем и проходила испытания станция "Коршун".

МиГ-15бис (СЯ)- истребитель с крылом конструкции В.П. Яценко.

С целью ликвидации "валежки" (самопроизвольного кренения) самолета на заводе № 1 в 1952 г. были разработаны, испытаны и запущены в производство новые крылья повышенной жесткости конструкции В.П. Яценко. В марте для проведения испытаний в ГК НИИ ВВС новым крылом были оборудованы три самолета МиГ-15бис.

МиГ-15бис(рис. 91) - самолет, оборудованный системой дозаправки топливом в полете от самолета-заправщика Ту-4.

Система дозаправки была разработана в ЛИИ МАП. В мае 1952 г. на заводе № 153 были переоборудованы два самолета МиГ-15бис, выделенных для этой цели ВВС. В 1953 г. начались летные испытания системы дозаправки. Активное участие в ее испытаниях и доводке принимали инженеры В.Я. Молочаев и С.Н. Рыбаков, а также летчики-испытатели П. И. Казьмин, С.Ф. Машковский и Л. В. Чистяков.

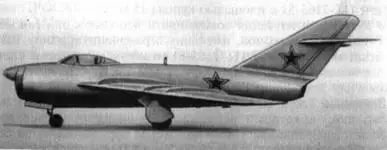

Рис. 90. Истребитель-перехватчик СП-2 с РЛС "Коршун"

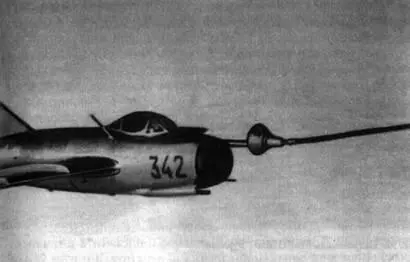

Рис. 91. Истребитель МиГ-15бис, оборудованный системой дозаправки топливом в полете

При создании и испытаниях системы был решен ряд вопросов, связанных с устойчивостью системы "шланг - конус" в потоке и выбором ее параметров, а также отработана методика пилотирования истребителя МиГ-15бис при контактировании с заправщиком и заправке. Дозаправка осуществлялась при помощи двух шлангов с конусами, выпускаемых из законцовок крыла самолета-заправщика Ту-4, и заправочной штанги, установленной в верхней части кольца воздухозаборника истребителя МиГ-15бис.

МиГ-15бис "Бурлаки"(рис. 92) - истребитель, оборудованный системой "Гарпун". Использование системы подцепки и буксировки в полете бомбардировщиком Ту-4 позволяло увеличить дальность полета истребителя.

Разработку системы выполнило ОКБ А.С. Яковлева. Система буксировки состояла из лебедки с тросом и приемником-конусом, установленной на самолете Ту-4 в хвостовой части фюзеляжа, и "гарпуна", установленного в носовой части самолета МиГ-15бис. Буксировочный трос с конусом выпускался на 80 м.
