Валентин Пустовалов - Справочник велосипедиста

Рама из тонкостенных труб легированной стали, улучшенной геометрии. Высота рамы 520–600 мм (через каждые 5 мм). Передняя вилка из труб легированной стали овального сечения. Колеса размером 27х 1/ 8" (шины — 600х27 или 600х24 мм); спицы — редуцированные (в средней части — утоненные), с резьбой 2,1х0,4 мм. Корпуса втулок с увеличенными фланцами цельноточенные из алюминиевого сплава марки В95. Количество передач — 10. Переключатели передач параллелограммного типа. Шатуны и ведущие звездочки делают из алюминиевого сплава В95. Крепление шатунов — на квадратных концах кареточного вала вместо крепления клинками.

Седло на стальном каркасе с удобной по форме покрышкой из пластмассы. Педали стальные челночного типа с туклипсами. Велосипед окрашен лессирующими эмалями; концы перьев передней вилки, цепной вилки и стойки рамы — хромированные.

Рис. 84. Спортивно-шоссейный велосипед В-552И «Чемпион-шоссе».

Спортивно-трековые велосипеды предназначены для спортивных соревнований в гонках на треке, из которых основными являются: спринт, гонки преследованием, групповые, гонки за лидером и др. На этих велосипедах втулки заднего колеса без свободного хода. На них отсутствуют тормоза и переключатели передач — обычные принадлежности спортивно-шоссейных велосипедов. Конструктивная схема спортивно-трекового велосипеда изображена на рис. 85.

Рис. 85. Конструктивная схема спортивно-трекового велосипеда:

1 — втулка заднего колеса; 2— седло; 3— рама; 4— руль; 5— передняя вилка; 6— втулка переднего колеса; 7— переднее колесо; 8— кареточный механизм; 9— педали; 10— заднее колесо; 10— цепь.

У трековых велосипедов — база укороченная, рама с увеличенным наклоном передней трубы и уменьшенным провисом каретки. Укорочение базы на трековых велосипедах обусловлено поворотами на виражах при малых радиусах. Увеличенный наклон передней трубы при соответствующем плече передней вилки дает велосипеду нужную устойчивость и хорошую маневренность. Рамы изготовляют из высокопрочных труб легированной стали: перья передней вилки круглого сечения, что делает ее равнопрочной.

Спортивно-трековый велосипед В-64 « Рекорд »(рис. 86), выпускаемый Харьковским велосипедным заводом, — массовая модель спортивного велосипеда, используемого для подготовки спортсменов к спринтерским гонкам и соревнованиям на треке. Он имеет укороченную базу, усиленную, сделанную из высокопрочных труб легированной стали, раму специальной геометрии. Ободья колес — легкие и прочные, из труб алюминиевого сплава, сечением 20х1 мм. Ведущие звездочки и шатуны стальные. Правый шатун — пятилапчатый, для быстрой смены ведущих звездочек. К каждому велосипеду прилагается набор сменных ведущих и ведомых звездочек. Цепь — втулочно-роликовая размером 12,7х3,3 мм.

Велосипед имеет переднюю вилку с перьями круглого сечения. Руль стальной, глубокий, поворотный, на передвижном выносе; седло — узкое с жесткой покрышкой, с упором в передней части на верхнюю трубу рамы. Окрашивают велосипед цветными эмалями с орнаментовкой.

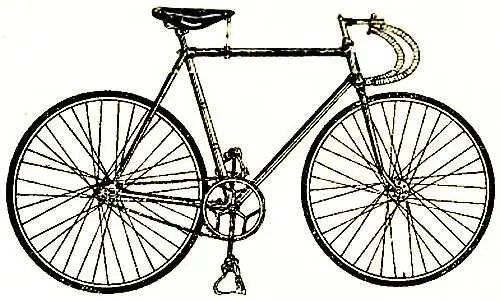

Рис. 86. Спортивно-трековый велосипед В-64 «Рекорд».

Велосипед спортивно-трековый В-67И « Спринт »(рис. 87) производства Харьковского велосипедного завода предназначен дня спринтерских гонок на треке. Это велосипед высокого класса индивидуального изготовления по заказам Федерации велосипедного спорта, для ведущих гонщиков — участников международных и всесоюзных соревнований. Рама из тонкостенных труб легированной спали, измененной геометрии. Передняя вилка с перьями круглого сечения, диаметром у коронки 24 мм и толщиной стенки 1,25 мм. Руль из трубы алюминиевого сплава, глубокий с выносом от 75 до 130 мм. Ободья из профилированных труб алюминиевого сплава сечением 20х1 мм; спицы редуцированные (утоненные в средней части) с резьбой 2,1х0,4 мм. Крепление ведущих звездочек на пятилапчатом правом шатуне. Шатуны крепятся на квадратного сечения концах кареточного вала. Шатуны и ведущие звездочки делают из алюминиевого сплава марки В95. Цепь втулочно-роликовая, размером 12,7х3,3 мм. Толщина зубьев звездочек — 3 мм. Седло — на стальном каркасе, жесткое, с пластмассовой покрышкой удобной формы.

Окрашен велосипед лессирующими эмалями с художественной орнаментовкой.

Рис. 87. Спортивно-трековый велосипед В-67И «Спринт».

Спортивно-трековый велосипед В-68И « Метеор »(рис. 88) производства Харьковского велосипедного завода предназначен для спортивных соревнований на треке в виде гонок преследованием. Снабжен легкими из алюминиевого сплава ободьями, сделанными из профилированных труб сечением 20х0,75 мм; рулем из алюминиевого сплава шоссейного типа, как у модели В552И. Шатуны и ведущая звездочка также из алюминиевого сплава; толщина зуба звездочек — 2 мм. Цепь втулочно-роликовая — узкая. Седло — жесткое, с покрышкой из пластмассы.

Рис. 88. Спортивно-трековый велосипед В-68И. «Метеор»

Спортивно-трековый велосипед В-600(рис. 89) производства Харьковского велосипедного завода служит для спортивных соревнований в гонках за лидером. Рама и передняя вилка усиленные. Применен новый по форме стальной руль с выносом, регулируемым по длине и с упором в коронку передней вилки. Размер колес: переднего — 24х1 1/ 2, заднего — 27x1". Седло с жесткой покрышкой и регулируемым упором в верхнюю трубу рамы. Число зубьев ведущей звездочки — 61, ведомой — 14. Дополнительные звездочки по отдельному заказу могут быть сделаны с числом зубьев от 62 до 70 и 13,15.

Рис. 89. Спортивно-трековый велосипед В-600.

К спортивно-трековым велосипедам относится также трековый велосипед « Тандем » модели В-94(рис. 90), который изготовляется Харьковским велосипедным заводом в небольших количествах по специальным заказам.

Рис. 90. Спортивно-трековый велосипед «Тандем» В-94.

Велосипед «Тандем» представляет собой двухместный специальный велосипед, приводимый в движение одновременно двумя велосипедистами. Его рама — это жесткая из труб конструкция со встроенными двумя каретками. Рама и передняя вилка изготовлены из труб легированной стали увеличенного сечения. Для сокращения базы задняя подседельная труба изогнута по радиусу вокруг колеса. Ободья колес усиленные; в каждом колесе по 40 спиц диаметром 2 мм. Колеса диаметром 27"х1 1/ 8" оснащены тяжелыми гоночными шинами («однотрубками») размером 600х27. Втулка заднего колеса без свободного хода. Ведущие звездочки на передней цепи должны иметь одинаковое число зубьев. Задние ведущие (на второй цепи) и задние ведомые — сменные; число зубьев ведущей звездочки — 46, 48, 50 и 52, ведомой — 12, 14 и 16. Натяжение передней цепи осуществляется с помощью эксцентрикового устройства в передней каретке. Велосипед имеет спортивно-трековые рули, стальные; седла применяют узкие, трековые или как для спортивно-шоссейных велосипедов.
