На этих чертежах Кола также состоит из «города», монастыря и 2 посадов; однако крепостцы на стрелке мыса уже нет, но к западу от «города» показаны «рогатки» — ряды надолб, «для защищения прежде сего от шветов».

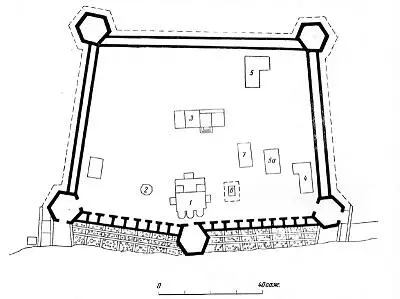

На «Плане городу Коле» деревянный «город» изображен в виде равнобокой трапеции (рис. 9). Его восточная береговая стена имеет небольшой излом в центре в сторону реки. Она состоит из тарас — двух параллельных стен, пространство между которыми разделено перегородками на 19 отсеков. Каждый отсек имеет самостоятельный вход и представляет собой изолированное помещение, связанное лишь с внутренним пространством крепости. По-видимому, это и есть та самая городовая стена, о которой Г. Животовский глухо упомянул при описании острожных укреплений Колы в феврале 1701 г. [950]

Остальные стены «города» — иной структуры; изображенные также двойными, они уже не разбиты на отсеки. Видимо, эти стены состояли из двух параллельных тыновых оград: в источниках 1699 и 1701 гг. говорилось о стенах, в которых стоял стоячий острог, о стоячем остроге и о двустенном стоячем остроге.

«Город» на плане изображен с 5 башнями: четыре — в углах и одна — в центре восточной стены. Все они шестигранные. Две угловые башни, стоящие на берегу реки, имеют сквозные проезды с мостами через ров. Между мостами, под восточной стеной крепости берег Колы покрыт бревенчатыми клетками, заполненными камнями. Клетки укрепляли береговой откос и предохраняли стену «города» от подмыва; они составляли своеобразную набережную, являвшуюся усовершенствованным вариантом деревянных обшивок земляных валов, на которых стояли многие русские укрепления XIV–XV вв. [951]. Возможно, что эта набережная и названа «обрубом» в источниках начала XVIII в.

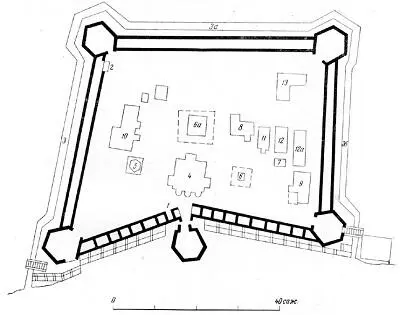

Примерно также выглядит Кольский деревянный «город» и на «Плане Кольскому острогу». Однако здесь четырёхугольник крепости приближается к параллелограмму, а плотность ее внутренней застройки несколько больше (рис. 10). Глухие башни стоят здесь также иначе; одна их грань, как и у проезжих башен, выступает внутрь «города». Существенно, кроме того, что в отличие от «Плана городу Коле» резкий излом береговой стены обращен здесь внутрь крепости и имеет в середине разрыв, а стоящая тут башня располагается на некотором расстоянии от восточной стены. Возможно, что такое несоответствие двух чертежей объясняется не столько неточностью первого из них, сколько перестройкой стены в связи с ее подмывом рекой во время разливов. Наконец, в отличие от предыдущего чертежа на «Плане Кольскому острогу» рядом со средней башней восточной стены показаны «Водяные ворота», а в южной, близ глухой юго-западной угловой башни, — «потаенный выход из крепости за город» для вылазок, являющийся, вероятно, одним из двух тайников, о которых в феврале 1701 г. упомянул капитан Г. Животовский.

Таким образом, все 3 рассмотренных чертежа дополняют друг друга. На них изображена одна и та же деревянная Кольская крепость. Сравнивая эту крепость с описаниями, сделанными выше, не трудно установить, что перед нами — в основном «острог» Колы конца XVII в.; наряду с 5 рублеными башнями он также имеет одну городовую стену, рубленную тарасами, и 3 двойных острожных стены, сделанных в виде тыновой ограды. Поскольку эти чертежи являются копиями, можно предположить, что подлинники были сделаны ранее 1701 г., когда перестройка Кольского острога еще только началась. Отсутствие на них колодца, вырытого у воеводского двора в 1701 г., подтверждает это.

На других чертежах деревянные военно-оборонительные сооружения Колы существенно отличаются от острога на 3 рассмотренных чертежах.

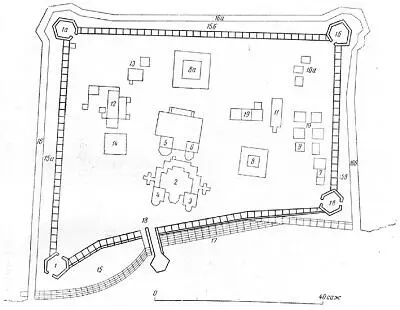

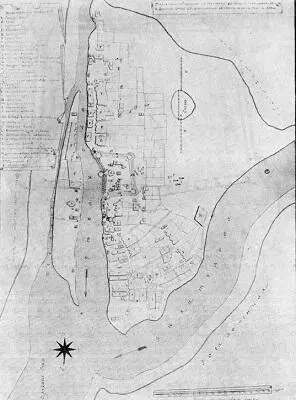

На «Плане Колы» [952](рис. 11) все стены крепости, в противоположность предыдущим чертежам, — одинаковой конструкции; экспликация поясняет, что «разделенные на части», они имеют «вырубленые анбары». Средняя башня стоит уже на значительном расстоянии от восточной стены; вынесенная в воду, она соединена с ней переходом. С его южной стороны в стене изображены «Водяные ворота», соединяющие крепость с «отрубом» (рис. 12). Экспликация чертежа указывает на наличие пушек во всех 5 крепостных башнях и поясняет, что пространство между стенами и рвом — это «ход подле стены». Внутри крепости, наряду с большим количеством построек, показаны Воскресенская церковь, Благовещенский храм и теплая Спасская церковь. Двух последних не было на предшествующих чертежах [953].

Отличие этой крепости от крепости предыдущих чертежей показывает, что здесь изображен уже не острог конца XVII в., а сменивший его «город» начала XVIII в. Однако этот «город» явно сохранил особенности старого острога; он также четырёхуголен, стоит на его месте и занимает центральное положение в общей планировке Колы.

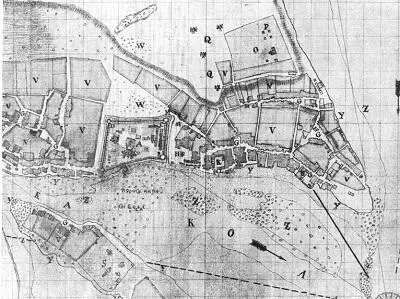

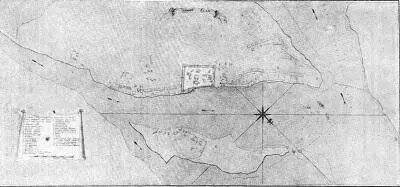

Впрочем, чертеж «План Колы» дает представление только о структуре Кольской крепости, выстроенной в начале XVIII в. Конструкцию ее стен и башен фиксируют 3 других чертежа. Основным из них является генеральный план города — «Кола с ситуацией» [954](рис. 13). Дата на оборотной стороне относит его к 1740 г., однако она поставлена позже его изготовления. Два других, не датированных чертежа, дополняют этот генеральный план.
