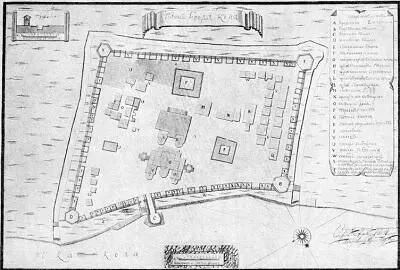

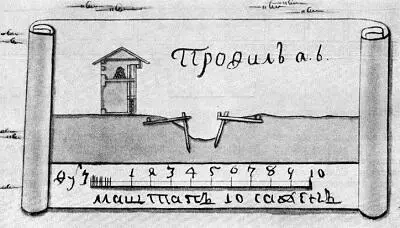

Одним из них — «План города Кола» [955], с планом деревянной Кольской крепости (рис. 14) снабжен экспликацией — «пояснением литер». В его левом верхнем углу помещен разрез стены и рва перед ней. Надпись внизу справа (под рамкой) указывает, что этот чертеж «копировал инженерного корпуса ученик Алексей Поспелов». Вторая, расположенная несколько выше, надпись свидетельствует, что копия соответствует оригиналу.

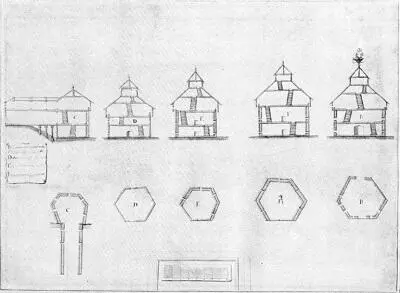

Другой чертеж с планами и разрезами Кольских башен (рис. 15) снабжен лишь экспликацией, поясняющей их названия [956]. Эти названия соответствуют названиям на чертежах «План города Кола» и «Кола с ситуацией», но несколько отличаются от названий на плане 1719 г.

Все 3 упомянутых чертежа выполнены, несомненно, одновременно. Характер их графики позволяет утверждать, что они исполнены одним автором, — очевидно, Алексеем Поспеловым. По-видимому, эти чертежи сделаны в 1737–1738 гг. под руководством кондуктора Федора Неелова по обмерам, выполненным им и инженер-прапорщиком Степаном Хвостовым между 1732 и 1736 гг. [957]

На чертежах Ф. Неелова и А. Поспелова конфигурация Кольской крепости та же, что и на чертеже «План Колы» (ср. рис. 12; 14). Размеры ее невелики; кондуктор Гантвич в рапорте от 8 июня 1732 г. писал «имеющаяся здесь [т. е. в Коле] деревянная крепость зело мала и оная имеет только 64 сажени 2 фута 3 цолота длиною, а ширины не более как 41 сажень 1 фут 9 цолотов» [958]. Это соответствует данным и на «Плане города Колы».

Конструкция крепости была необычной для русской деревянной военной архитектуры. Кольский воевода Д. И. Унковский, давая описание северо-восточной стены, выстроенной в 1703 г. между Егорьевской и Водяной башнями, особо подчеркнул, что под ее мостом «вместо Тарасов или быков» сделаны «амбары» [959]. Экспликация чертежа «План города Колы» также говорит об амбарах в городовой стене, занятых различными припасами. Следовательно, основу всех стен Кольского деревянного «города» начала XVIII в. составляли складские помещения, поверх которых был настлан мост боевого хода.

Амбары были высотой до 1,5 сажени и имели деревянный, дощатый пол. Они состояли из прямоугольных, подчас почти квадратных клетей, соединенных с внешней стороны одной общей стеной (рис. 16). В юго-западной стене [960]амбары были в основном одиночными, т. е. состояли из одной клети; в других же стенах были амбары, имевшие от 2 до 7 делений. Снабженные дверями внутрь крепости, клети между собой не сообщались. Разрывы между одиночными амбарами и амбарами из нескольких секций не превышали размеров одной клети. Одиночный амбар был простым срубом. Ячейки больших амбаров не были самостоятельными срубами, плотно примыкавшими друг к другу (это было бы изображено на чертеже); они являлись лишь отсеками, образованными поперечными перегородками, врубленными в длинные бревенчатые стены.

Таким образом, Кольские городовые стены начала XVIII в., построенные «амбарами», состояли как бы из отдельных городней и отрезков тарас. Сочетание этих двух конструкций было, по-видимому, индивидуальной особенностью Кольского «города». Он строился значительно позже Олонецкого, Сумского и Якутского острогов XVII в., стены которых были целиком рублены тарасами [961]. Кольские же строители использовали оба традиционных типа деревянных крепостных оград. Однако городни и тарасы они оставили полыми, без засыпки, превратив их во внутренние помещения для хранения припасов или товаров [962]. Это было не новостью, а традицией. Под склады были отведены, например, нижние этажи стен Кирилло-Белозерского монастыря 1653–1682 гг., состоявшие из отдельных, изолированных квадратных помещений, снабженных на случай осады пушечными бойницами. Такое использование крепостных стен было началом отмирания боевой роли военно-оборонительных сооружений и как бы перерождением их в гостиные дворы.

Внешние стены крепости, к которым изнутри примыкали амбары, состояли из двух параллельных бревенчатых стенок с промежутком в ¾ сажени (см. рис. 16). «Передняя стена рублена с промежутки двойная в перерубах», — так охарактеризовал эту конструкцию в 1745 г. артиллерии поручик Данила Чюровской [963]. Пространство между этими стенками было заполнено на ⅓ высоты камнями и землей (рис. 17).

Двойная конструкция городовых стен с заполнением широко бытовала в русской деревянной крепостной архитектуре. Аналогичное устройство имели, например, стены Сумского острога [964]; в 2 стены «до кровли» был сделан «город рубленой» в Опочке, стены и башни которого строились в 1654 г. взамен сгоревшего в 1648 г. острога [965]. В «две стены» был срублен и сосновый кремль Мурома, частично существовавший еще в первой половине XVIII в. [966]Применялась такая конструкция стен и в деревянной промышленной архитектуре древней Руси. Примером этого могут служить соляные склады XVII в., стоявшие на берегу Камы близ города Усолье Пермской области [967]. Однако в них подобное устройство не имело заполнения и предназначалось для погашения силы распора, который образовывался во время загрузки складов.

Выше засыпки передние стены амбаров Кольского «города» были снабжены боевыми окнами, прорезанными через каждую сажень и имевшими вид горизонтальных щелей [968]. По-видимому, эти окна напоминали собой прорези в стенах Николо-Карельского монастыря (1691–1692 гг.) и предназначались для мушкетной стрельбы.

Над амбарами на мостовом настиле шел боевой ход высотой в 1 сажень, прикрытый с наружной стороны той же двойной стеной (см. рис. 17). Над ней нависали обламы, державшиеся, по-видимому, на кронштейнах из бревен, выпущенных из толщи двойной стены. При ширине всей крепостной стены в 2 сажени размер боевого хода в сажень с аршином был вполне достаточным для того, чтобы защитники «города» могли свободно размещаться на стенах и не мешать друг другу при стрельбе через обламы. Очевидно, на этом ярусе стен должна была сосредоточиваться большая часть защитников Колы. Поверх него шла сплошная, слегка нависавшая с обеих сторон двускатная кровля, прикрывавшая боевой ход от дождя и снега. Конек кровли был поднят над уровнем земли внутри крепости почти на 3,5 сажени.
