Анатолий Кирпичников - Метательная артиллерия и оборонительные сооружения Древней Руси

Дополнить характеристику стен Кольского «города» дает возможность подробное описание прясла северо-восточной стены между Егорьевской и Водяной башнями, сделанное Д. И. Унковским сразу же после ее постройки в 1703 г. «А рублена та городовая стена, — писал он, — в две стены. А мера той стены длиною меж башен с речную сторону в таможенную трехаршинную сажень, 39 сажен 2 аршина вышиною. У Егорьевской башни от слани до обламов 2 сажени с аршином и четвертью аршина, а на число до обламов 17 рядов. Обламы до кровли 5 рядов, а мерою 2 аршина без пяти верхов. А у Водяной башни вышина от слани до обламов 2 сажени с аршином и со штью верхами. А на число до обламов 18 рядов. Обламы таковы ж, что у Егорьевской башни… В тои во всеи стене построено 33 бойницы мушкетерных. В городе та стена по мере длиною 59 сажен, вышина до кровли 3 сажени без четверти аршина. А на число вверх бревен 22 ряду. А под стеною положено еланью старого прежнего острогу. А в городе от стены под стенным мостом построено вместо тарасов или быков 12 анбаров. В анбарах на мосты положен прежней острожной лес, на стены в мосты положен новый лес. А прежнего острожного мосту положено два прясла мерою 4 сажени без полуторных аршин. Крыта та стена в два тесу. Да для взходу на стену сделано две лествицы. А шырина на стене по мосту промеж стенами сажень с аршином» [969].

Примечательно, что длина этой стены, отмеченная в приведенном описании и указанная самими строителями [970], почти точно соответствует длине этой стены на чертеже «План города Кола». Подобное соответствие характерно и для юго-западной стены, построенной в 1704 г. между Ерзовской и Чепучинной башнями [971]. Это еще раз говорит о том, что на чертежах Ф. Неелова и А. Поспелова изображена крепость, выстроенная в Коле в начале XVIII в. взамен прежнего острога.

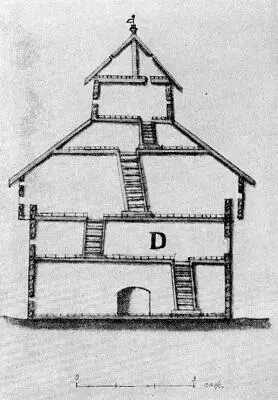

Башни Кольской крепости были рублены неправильными шестериками и так же, как амбары стен, имели двойные стенки. При этом в 2 стены были срублены только наружные грани шестериков; грани, обращенные внутрь крепости, двойных стенок не имели [972](см. рис. 15). Исключение составляла лишь Никольская башня восточного угла «города», целиком рубленная в одну стену (рис. 18). Возможно, что она осталась еще от деревянного острога XVII в. как наиболее крепкая.

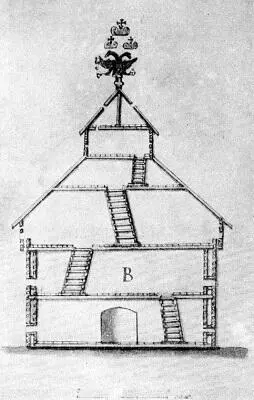

Егорьевская угловая проезжая башня, построенная в 1702 г. (рис. 19) на самом берегу реки, являлась основной в системе укреплений Кольской крепости. Обращенная в сторону наиболее населенного Нижнего посада, она была и важным элементом города в целом; на нее ориентировалась главная «улица на посаде».

Архитектура Егорьевской башни, типичная и для других башен Колы, была очень проста. В ней не было ничего лишнего. Над ее нижним, рубленным с 5 сторон в 2 стены мощным шестериком нависали одностенные обламы. Они держались (как и в башнях города Торжка) на консолях — балках междуэтажного перекрытия, выпущенных из стен. Над башней возвышался высокий шатер с рубленой смотровой вышкой, увенчанной двуглавым орлом. Высота шатра (вместе с вышкой и ее покрытием) равнялась высоте основного объема башни. Это было характерно для деревянной крепостной архитектуры древней Руси. Таким же было, например, соотношение шатра с башней в городе Олонце [973]. Обыкновенно шатры, как и сами башни, были венчатыми и крылись тесом. Пологий шатер Егорьевской башни, не имевший опорных стоек, был, очевидно, стропильным.

Упиравшиеся в верхний венец обламов и стянутые нижним венцом дозорной вышки, стропильные ноги этого шатра образовывали конструктивную систему, обладавшую пространственной жесткостью. По ней и была уложена двуслойная дощатая кровля. Примерно такой же пространственной жесткостью обладают шатер надвратной башни Николо-Карельского монастыря [974], а также шатры башен в Борисоглебском монастыре близ Ростова; впрочем, последние снабжены еще и мачтами, стоящими вертикально по их осям [975].

Существует мнение, что шатры крепостных башен почти всегда имели полицы [976], а простые скатные покрытия с далеко выступающими и нависающими над отверстиями бойниц крышами якобы были неудобны для стрельбы [977]. Однако шатры Егорьевской и других Кольских башен не имели полиц. Не имели их и покрытия башен города Торжка, а также башен внешней и внутренней оград острога в Якутске [978]. Поэтому нет оснований считать полицы обязательным, а простые нависающие кровли неудобными. В те времена, когда городовая оборона велась без применения огнестрельного оружия, свес кровли не мог мешать стрельбе из лука, ибо эта стрельба велась сверху вниз, т. е. по противнику, который находился вблизи башни. Не изменилось положение и во времена применения огнестрельного оружия, когда появилась возможность наносить поражение врагу и на довольно большом расстоянии. В это время, благодаря большой высоте башни, свес скатов кровли прикрывал отверстия бойниц от лучей солнца, мешавших точности прицеливания. Чертежи Кольских башен говорят о том, что такие покрытия были приемлемы даже в начале XVIII в.

Внутри Егорьевская башня делилась плоскими перекрытиями на 5 ярусов. Обычно такие перекрытия («мосты») делались из сплошного бревенчатого наката, как, например, в башнях Кирилло-Белозерского монастыря 1653–1682 гг. В Егорьевской башне дощатый пол был настлан по деревянным балкам. В нижнем шестерике балки проходили сквозь внутренние стены и врубались в наружные. Балки перекрытия в шатре были врублены в его стропильные ноги [979]. Проезд башни был вымощен досками, лежавшими на лагах.

Грани шестерика Егорьевской башни были прорезаны боевыми отверстиями; в в XVII в. они делались либо «опускными», либо «валовыми» [980], т. е. «волоковыми» проемами, типа «волоковых окон» старых деревенских изб. Наличие на башнях пушек [981]показывает, что эти бойницы имели крупные размеры.

Боевые отверстия третьего яруса башни были прорезаны непосредственно в обламах. Сквозные окна имелись даже в наклонных плоскостях шатра дозорной вышки, но здесь они служили, несомненно, для выхода дыма и пороховых газов. Четвертый же ярус не был боевым; он имел меньшую высоту и был темным, без боевых окон. Возможно, что здесь сосредоточивалось подсобное хозяйство башни.

Ярусы Егорьевской башни сообщались лестницами, приставленными к люкам в мостах; лестницы доходили только до смотровой вышки; на ее же чердак можно было попасть через люк, к которому приставлялась откидная лестница. Расположение люков в мостах и установка лестниц на некотором расстоянии от стен обеспечивали правильную «работу» ярусов башни во время боя. С боевым ходом стен башня не была связана.
