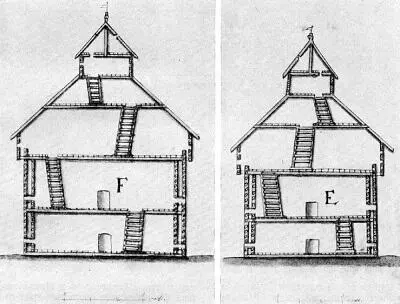

Егорьевская башня была типичной для Кольского «города». Такими же были и две другие угловые башни — Пытальная (Ерзовская), выстроенная в 1702 г., и Чепучинная (рис. 20). Обе они также были рублены шестериками с внешними двойными стенами, имели обламы с бойницами и завершались шатрами со смотровыми чердаками. Эти башни были глухими, и их вторые этажи непосредственно сообщались с боевым ходом примыкавших к ним стен, чего не было ни в Егорьевской, ни в Никольской башнях.

По сообщению Кольских стрельцов, строивших Ерзовскую башню, она была рублена «до напусков [т. е. до обламов] в две стены и насыпана до середнего мосту каменьем и хрящем». Стоила она 130 рублей. Пошло на ее постройку 1200 бревен, 650 тесин и 3500 гвоздей [982]. Из них на двуслойное дощатое покрытие башни ушло 500 тесин и 3000 гвоздей [983].

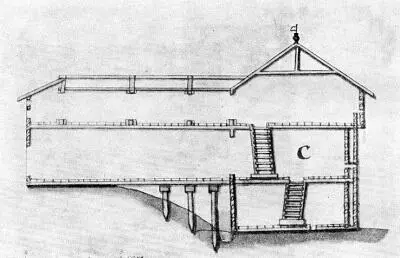

Иной была только Водяная башня стоявшая на небольшом, возможно, искусственном островке, неподалеку от северо-восточной стены крепости. Рубленная так же, как и другие башни, в две стены, она была двухъярусной, а ее шестерик, снабженный обламами, был покрыт пологим шатром без караульни (рис. 21). Со стеной крепости Водяная башня соединялась широким, крытым на 2 ската, двухэтажным переходом, частично стоявшим на сваях. Так же как и башни, переход имел двойные рубленые стены.

Внутри Водяной башни существовал колодец, который, как и колодец у воеводского двора, снабжал «город» водой во время осады. В мирное время колодцем Водяной башни, видимо, не пользовались и брали воду из реки. Для этого в стене, рядом с Водяной башней, существовали Водяные ворота, через которые можно было по небольшой вымостке выйти на «плотину». В отличие от более раннего бревенчатого «обруба», укреплявшего берег реки у северо-восточной стены крепости, «плотина» была земляной с каменным откосом. Последний был снабжен небольшим выступом, отбрасывавшим от берега лед во время ледоходов. Специальный ледорез был устроен также у выложенного камнем островка, на котором стояла Водяная башня. Очевидно, именно об этой башне как о непостроенной говорил в 1703 г. Д. И. Унковский.

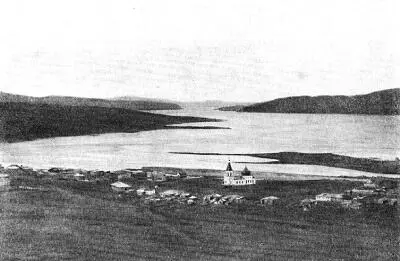

Хорошо прикрытая почти незамерзающими водами Колы и Туломы [984], деревянная Кольская крепость имела, однако, и ров, окружавший ее с 3 сторон. Соединенный когда-то с рекой, этот ров во время изготовления чертежа «План города Кола» был уже сухим; об этом говорят 2 земляные перемычки, изображенные в местах соединения его с рекой, неподалеку от мостов, перекинутых через него у Егорьевской и Никольской башен. Во избежание оползания края рва были укреплены сваями (см. рис. 17). Врытые с некоторым наклоном, они закреплялись положенными через определенные интервалы горизонтальными бревенчатыми затяжками. Это, по-видимому, и был тот самый «стоячий обруб», 25 сажен которого было выстроено в 1702 г. во рву около Ерзовской башни. Оплывшие следы рва, а также участки земляного вала, отмечавшие место расположения и габариты деревянных укреплений, существовали в Коле еще в конце XIX в. — начале XX в. [985](рис. 22). В 1935 г. археологической разведкой вала здесь были обнаружены бревна, оставшиеся от крепости [986].

За рвом находилось свободное и незастроенное пространство, которое вместе со рвом отделяло стены и башни «города» от построек посадов. Это пространство обеспечивало фланговый прострел стен с башен, затрудняло подготовку неприятельских штурмов и предохраняло крепость от огня, перебрасывавшегося в случае пожара с горящих посадских строений.

Таким был деревянный «город» Колы, построенный в начале XVIII в. и обновленный в соответствии с приказом 1731 г.

Основными монументальными зданиями в этом «городе» были церкви. Среди них особое место занимал деревянный Воскресенский собор, стоявший близ северо-восточной стены, неподалеку от Водяной башни.

Воскресенский собор был срублен в конце XVII в.; надпись на доске, висевшей на его апсиде, относила его постройку к 1681 г., а клировые ведомости — к 1684 г. [987]Cтроителем этого собора, как рассказывали в середине XIX в. местные сторожилы, был мастер, срубивший в Поморье много других деревянных храмов. При этом Кольский собор был якобы последним произведением этого безымянного зодчего; желая, чтобы созданное им сооружение осталось единственным и неповторимым в своем роде, он, окончив его постройку, выбросил свой топор в реку и после этого уже больше ничего не строил [988].

Так же как и Кольская крепость, Воскресенский собор не дожил до наших дней; вместе с крепостными стенами, башнями и другими постройками он был сожжен англичанами во время обстрела Колы сто с лишним лет тому назад [989].

Существуют 3 рисунка Воскресенского собора. Сделанные академиком архитектуры А. Т. Жуковским в 60-х годах XIX в. с оригиналов, доставленных ему С. В. Максимовым, который посетил Колу в 1856 г., они дают представление о плане памятника, а также о его западном и южном фасадах [990]. Каковы были оригиналы, послужившие основой для изготовления этих копий, — не известно; А. Т. Жуковский сообщает только, что они были довольно старыми и на листе бумаги, на котором они были наклеены, существовала сделанная местным краеведом надпись, характеризующая как сам памятник, так и его историю [991].

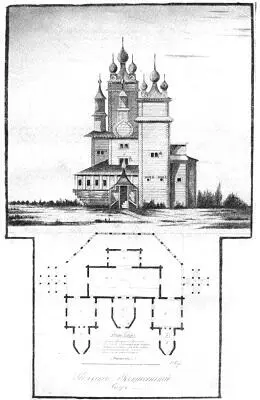

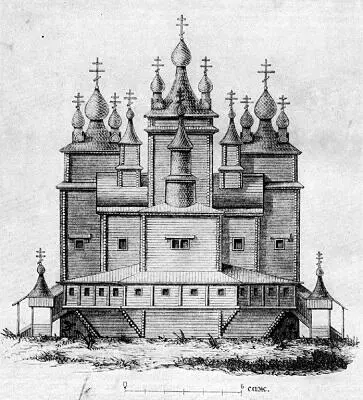

Мы воспроизводим здесь лишь одну из этих копий (рис. 23), а вместо двух других публикуем иллюминированный чертеж «Кольский Воскресенский собор (XVII в.)», принадлежащий архитектору П. Д. Барановскому [992](рис. 24). Судя по графике, манере исполнения и характеру раскраски, этот чертеж сделан в середине прошлого столетия. Как и на двух рисунках А. Т. Жуковского, на нем изображены план и южный фасад здания [993].

Воскресенский собор принадлежал к числу лучших и наиболее своеобразных памятников русского деревянного зодчества. Напоминавший знаменитую двадцатидвухглавую Преображенскую церковь 1714 г. в Кижском погосте [994], он, несмотря на иную структуру плана, был как бы одним из ее предшественников. Достигавший высоты более 36 м сложный и живописный храм с его многоярусной, расчлененной композицией и 18 главами был главным зданием Кольского крепостного ансамбля.
