Устранение этих задержек смотри в таблице на стр. см. выше.

3. Стрелянная гильза не извлекается из патронника— накопилась грязь между выбрасывателем и дном паза (в передней его части) или в углублениях на срезе ствола для выбрасывателя и держателя.

Удали грязь и продолжай стрельбу.

4. Неоднородный характер спуска: то слабый, то тугой— винт спускового механизма завинчен не до отказа.

Довинти винт и продолжай стрельбу.

Рис. 20. Самозарядная винтовка образца 1940 года .

Боевые свойства.Наилучшие результаты получаются при стрельбе на дистанцию до 400 метров. Боевая скорострельность — до 25 выстрелов в минуту. Прицельная дальность стрельбы — до 1 500 метров.

Обращай особое внимание на газовый регулятор, находящийся на надульнике (рисунок 21).

Рис. 21. Газовый регулятор .

Зимой регулятор ставь так, чтобы газы выходили через большие отверстия, а летом — через малые.

Чтобы переставить регулятор, вынь магазин, оттяни затвор до отказа назад и поставь его на останов, приподняв последний кверху пальцем (через окно ствольной коробки). При этом рукоятка стебля затвора освободится. Затем вынь шомпол, сними ложевое кольцо и отдели кожух. Отведи газовый поршень до отказа назад и поверни патрубок ключом на полоборота. Установи грань регулятора с требуемой цифрой так, чтобы она была направлена вверх и располагалась горизонтально. После этого закрепи ключом патрубок до отказа. Закрой затвор, поставь кожух на место, надень ложевое кольцо, вставь шомпол и магазин.

1. Осечка— сломан или не полностью выходит боек; загрязнен затвор; сломана или осела боевая пружина; недоброкачественный капсюль.

Через 5–7 секунд после спуска курка открой затвор и удали патрон, давший осечку. При повторных осечках проверь состояние и выход бойка, прочисти канал для ударника, ударник и его пружину.

2. Гильза остается в патроннике— гнездо выбрасывателя загрязнено; сломан или искрошен зацеп выбрасывателя; сломана пружина выбрасывателя; загрязнен патронник.

Прочисти гнездо выбрасывателя; замени выбрасыватель; замени пружину выбрасывателя; прочисти патронник и слегка смажь его.

3. Гильза остается в зацепе выбрасывателя— отражатель неисправен.

Отведи затвор назад до отказа. При повторной задержке выброси гильзу рукой.

4. Гильза ущемляется между затвором и пеньком ствола— ослабла пружина выбрасывателя: между дном чашечки затвора и зацепом выбрасывателя образовался чрезмерный зазор.

Отведи затвор назад до отказа; выброси гильзу рукой; продолжай стрельбу. При повторении задержки смени винтовку.

5. Затвор не доходит до крайнего заднего положения— ствольная коробка и газовые отверстия загрязнены.

Перезаряди винтовку и продолжай стрельбу. При повторении задержки разбери и вычисти винтовку. В случае крайней необходимости перейди на большое отверстие в регуляторе.

6. Стебель затвора не доходит до крайнего переднего положения— продольные пазы ствольной коробки загрязнены; поломана или осела возвратная пружина.

Не нажимая на спусковой крючок, пошли стебель затвора до отказа вперед и продолжай стрельбу. Если задержка повторится, вынь затвор из ствольной коробки, протри и слегка смажь продольные пазы ствольной коробки и стебель с затвором; продолжай стрельбу. При поломке, возвратной пружины смени винтовку.

7. Очередной патрон не подан в патронник— загрязнен магазин; погнуты стенки магазина; ослабла пружина подавателя.

Перезаряди винтовку и продолжай стрельбу. При повторении задержки смени магазин.

8. Очередной патрон уткнулся в пенек ствола и в переднюю стенку магазина —загибы коробки магазина помяты.

Оттяни затвор назад, удали патрон или дошли его в патронник и продолжай стрельбу. При повторных задержках смени магазин.

9. Затвор не удерживается остановом в заднем положении— затвор отходит в заднее положение слишком быстро; останов затвора забит.

Измени установку газового регулятора на очередное меньшее отверстие. Если неисправен останов затвора, смени винтовку.

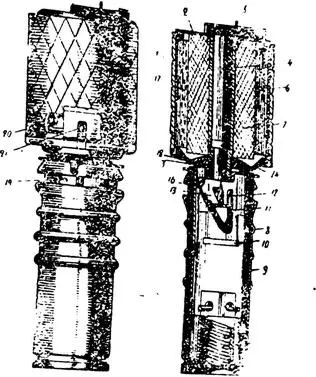

Рис. 22 . Граната образца 1933 года: 1 — корпус; 2 — крышка корпуса; 3 — тормозящая заездка; 4 — центральная трубка; 5 — задвижка запала; 6 — оборонительный чехол; 7 — разрывной заряд; 8 — наружная трубка рукоятки; 9 — внутренняя трубка рукоятки; 10 — вкладыш; 11 — прорези; 12 — боевая скоба; 13 — ударник; 14 — дно корпуса; 15 — боевая пружина; 16 — предохранитель запала; 17 — лента; 18 — опорные гайки; 19 — задвижка предохранителя; 20 — задвижка чехла; 21 — штифт для закрепления чехла.

Назначение и боевые свойства.Для поражения осколками живой силы противника при атаке и в обороне. Дальность броска — 30–40 метров. Радиус убойного действия осколков гранаты с оборонительным чехлом — 25 метров, гранаты без оборонительного чехла — 5 метров.

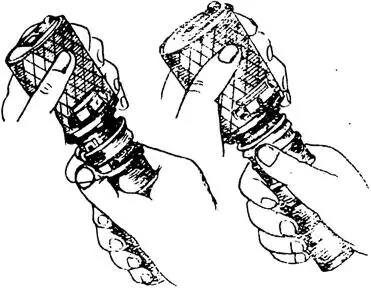

Рис. 23. Постановка гранаты на предохранительный и боевой взвод .

Возьми правой рукой гранату за рукоятку и большим пальцем правой же руки отодвинь чеку влево до отказа. Затем левой рукой удерживай корпус гранаты, а правой оттяни наружную трубку рукоятки до отказа на себя. Поверни наружную трубку рукоятки вправо и плавно спусти ее вперед. При этом красный сигнал откроется — граната на боевом взводе. Затем большим пальцем правой руки передвинь предохранительную чеку вправо до отказа, так, чтобы она закрыла красный сигнал. Механизм будет стоять на предохранительном взводе.

Заряжай гранату только перед метанием. Поставь сначала механизм гранаты на предохранительный взвод.

Потом вставь запал (рис. 24).

Рис. 24. Как вставить запал .

Возьми гранату за корпус левой рукой крышкой корпуса вверх, а правой рукой сдвинь задвижку запала. Возьми запал пальцами правой руки и вложи его в центральную трубку корпуса капсюлем-воспламенителем вниз. Вначале запал пойдет свободно, но, когда снаружи останется конец в 7–8 миллиметров, запал будет встречать некоторое сопротивление. Но достаточно большим пальцем правой руки плавно надавить на конец запала, чтобы он полностью вошел в гранату. В тот же момент пальцами правой руки поставь на место задвижку.
