Юрий Вебер - Спутник партизана

1. Сними крышку.Удерживая магазин левой рукой, средним пальцем отожми защелку магазина, вверх до отказа, а большим пальцем правой руки поверни задвижку примерно на 90 градусов. Затем, удерживая магазин левой рукой, правой отдели крышку (рис. 31).

Рис. 31. Как отделить крышку магазина .

2. Заведи пружину магазина.Возьми магазин в левую руку, а пальцами правой руки возьмись за выступы барабана и вращай его против часовой стрелки (рис. 32).

Рис. 32. Как завести пружину .

При этом должно быть слышно восемь щелчков — пружина заведена.

Не отпускай барабан до тех пор, пока не услышишь щелчок. Следи, чтобы при первом обороте барабана подаватель скользил по внутреннему ручью спирали улитки, а сама улитка оставалась неподвижной.

3. Уложи патроны в магазин.Возьми магазин в левую руку, слегка наклони его и уложи 71 патрон по всей длине наружного и внутреннего ручьев спирали.

4. Отпусти барабан.Взяв магазин в левую руку, правой рукой слегка поверни барабан против часовой стрелки. Нажав средним пальцем левой руки на защелку магазина, отпусти барабан, после чего патроны будут поджаты пружиной.

Выступающие патроны подравняй.

5. Надень крышку магазина.Подожми защелку вверх до отказа и закрой ее задвижкой.

1. Отдели магазин(рис. 33). Удерживая пистолет-пулемет правой рукой впереди спусковой скобы, прижми локтем приклад к боку. Подай большим пальцем правой руки защелку магазина вперед, а левой рукой вынь магазин из окна затворной коробки.

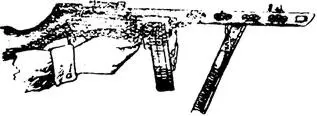

Рис. 33. Как отделить магазин .

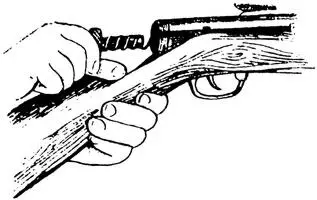

2. Отвинти затыльник(рис. 34). Удерживая пистолет-пулемет левой рукой за шейку приклада, правой рукой свинти затыльник. Придерживай его при этом большим пальцем левой руки, чтобы затыльник под действием возвратно-боевой пружины не сорвал последнюю нитку резьбы.

Рис. 34. Как отвинтить затыльник .

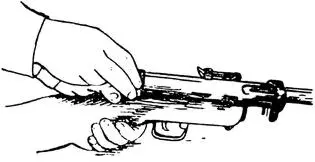

3. Вынь затыльник(рис. 35) вместе с возвратно-боевой пружиной из короба, сними с трубки затыльника возвратно-боевую пружину.

Рис. 35. Как вынуть затыльник.

4. Вынь затвор(рис. 36). Удерживая левой рукой пистолет-пулемет, правой рукой держись за рукоятку затвора. Отодвинь предохранитель вправо и вынь затвор из короба.

Рис. 36. Как вынуть затвор.

1. Вставь затвор.Удерживая пистолет-пулемет за шейку ложи левой рукой, а указательным пальцем нажимая на спусковой крючок, вставь затвор в короб. Убедившись, что предохранитель отведен вправо, а верхнее плечо ударника находится заподлицо с поверхностью затвора, дошли затвор вперед до отказа и поставь его на предохранитель.

2. Навинти затыльник на короб.Надень возвратно-боевую пружину на трубку затыльника, введи второй ее конец в глухой канал затвора и навинти затыльник на короб.

3. Проверь правильность сборки.Отведи затвор назад и нажми на спусковой крючок.

4. Присоедини магазин(рис. 37–38). Удерживая пистолет-пулемет левой рукой за шейку ложи и свалив его налево, правой рукой вставь магазин в короб между упорами, слегка ударяя его снизу.

Рис. 37–38. Как присоединить магазин .

1. Отдели магазин.Удерживая пистолет-пулемет правой рукой впереди спусковой скобы, прижми локтем приклад к боку. Подай большим пальцем правой руки защелку магазина вперед, а левой рукой вынь магазин из затворной коробки.

2. Открой затворную коробку(рис. 39).

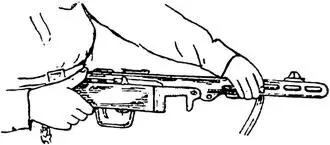

Рис. 39. Как открыть затворную коробку — первое положение .

Большим пальцем правой руки подай защелку ствольной коробки вперед, а левой рукой нажми на переднюю часть кожуха и, как бы ломая, опусти кожух вниз (рис. 40).

Рис. 40. Как открыть затворную коробку — второе положение .

3. Отдели затвор с возвратно-боевой пружиной, направляющим стержнем и амортизатором.Удерживая пистолет-пулемет левой рукой впереди спусковой скобы, правой рукой отведи за рукоятку затвор назад. Подними переднюю часть затвора вверх, отведи его вправо, после чего вынь затвор вместе с возвратно-боевой пружиной, направляющим стержнем и амортизатором из затворной коробки (рис. 41).

Рис. 41. Как вынуть затвор.

4. Отдели возвратно-боевую пружину с направляющим стержнем и амортизатором затвора.

5. Отдели амортизатор от возвратно-боевой пружины и направляющего стержня.

1. Вставь и надень амортизатор плоской стороной на неподвижный конец возвратно-боевой пружины(рис. 42).

Рис. 42. Как надеть амортизатор на стержень .

2. Вставь возвратно-боевую пружину в канал затвора(рис. 43).

Рис. 43. Как вставить стержень с возвратно-боевой пружиной и амортизатором в канал затвора .

3. Вставь затвор с возвратно-боевой пружиной, исправляющим стержнем и амортизатором в затворную коробку(рис. 44).

Рис. 44. Как вставить затвор со стержнем и амортизатором в затворную коробку .
