Юрий Вебер - Спутник партизана

Заряженную гранату хранить нельзя: она может легко взорваться. Если граната заряжена, но не брошена, ее нужно немедленно разрядить.

Перед разряжанием убедись, что воспламеняющий механизм стоит на предохранительном взводе (красный сигнал закрыт).

Возьми гранату за корпус левой рукой и сдвинь задвижку запала. Конец запала в 7–8 миллиметров выйдет наружу. Затем возьми правой рукой запал, вытяни его из гранаты, оберни бумагой или ветошью и положи в сумку Закрой задвижку, спусти воспламеняющий механизм и убери гранату в сумку.

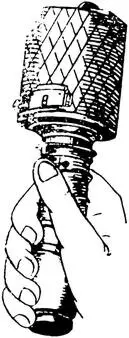

Рис. 25. Как открыть предохранительную чеку .

Возьми гранату за рукоятку в правую руку, большим пальцем отодвинь предохранительную чеку влево до отказа, чтобы открылся красный сигнал. Не снимая большого пальца с предохранительной чеки, размахнись и брось гранату в цель.

Гранату с надетым оборонительным чехлом бросай только из укрытия. В других случаях оборонительный чехол снимай.

Рис. 26. Граната марки Ф-1: 1 — корпус гранаты; 2 — чугунная пробка; 3 — разрывной заряд; 4 — остов запала; 5 — капсюль-воспламенитель запала; 6 — пороховой состав; 7 — капсюль-детонатор; 8 — ударник; 9 — отверстие в ударнике для предохранительной чеки; 10 — шарик-предохранитель.; 11 — боевая пружина; 12 — предохранительный колпачок; 13 — пружина колпачка.

Назначение.Для поражения живых целей только в обороне.

Выверни холостую пробку и брось ее. Проверь: осталось ли в разрывном заряде углубление от стержня холостой пробки, если не осталось, сделай палочкой углубление в заряде. Потом возьми запал и вставь его в отверстие гранаты так, чтобы трубка детонатора попала в углубление в заряде. Затем вверни запал в отверстие гранаты до отказа.

Заряженную гранату возьми в правую руку так, чтобы наружный рычаг предохранительного колпачка был от себя. Прижми наружный рычаг предохранительного колпачка к корпусу гранаты пальцами правой руки. Пальцами левой руки расправь рожки предохранительной чеки и вытяни ее за кольцо (рис. 27).

Рис. 27. Как выдернуть чеку .

Сильно размахнувшись, брось гранату в цель, а сам укройся в укрытие. Чеку вставить обратно нельзя; и гранату держать в таком виде очень опасно. Поэтому, вынув чеку, тотчас же бросай гранату (рис. 28).

Рис. 28. Как метать гранату Ф-1 .

Метать гранату можно только из окопа или какого-нибудь укрытия.

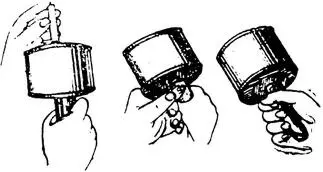

Рис. 29. Как метать противотанковую гранату .

Возьми гранату за рукоятку в правую руку так, чтобы предохранительная планка была плотно прижата к корпусу рукоятки.

Левой рукой открой задвижку, вставь запал и снова закрой задвижку. Запал вставляй без больших усилий. Запал в центральную трубку должен входить свободно.

Выдерни предохранительный шплинт.

Брось гранату в цель и спрячься за укрытие.

Граната взрывается мгновенно при соприкосновении с преградой.

Брошенную, но не разорвавшуюся гранату не трогай. Подорви ее второй гранатой или выстрелами из винтовки.

Если граната заряжена, но не брошена, разряди ее. Для этого, не освобождая планки, поставь предохранительный шплинт и разведи его концы. Проверь, что предохранительный шплинт разведен хорошо, открой задвижку запала и, удерживая левело руку у запала, поверни корпус — запал выйдет вон. Закрой задвижку, уложи запал и гранату в сумку.

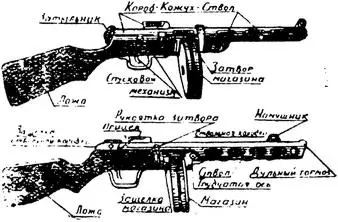

Рис. 30. Пистолет-пулемет образца 1940 года ППД и пистолет-пулемет образца 1941 года ППШ .

Назначение.Пистолет-пулемет служит для поражения противника огнем в ближнем бою. Стрельбу из пистолета-пулемета можно вести одиночным и автоматическим огнем (короткими очередями 2–4 выстрела и длинными очередями 20–25 выстрелов).

Боевые свойства.Прицельная дальность-500 метров. Боевая скорострельность: одиночным огнем — до 30 выстрелов в минуту; короткими очередями — до 70 выстрелов; длинными — до 100 выстрелов в минуту.

Наилучшие результаты получаются при стрельбе одиночным огнем — до 300 метров, короткими очередями — до 200 метров, длинными очередями — до 100 метров.

Проверь:

1) исправно ли действует затвор, удерживается ли он на предохранителе в переднем и заднем положениях;

2) исправно ли действует переводчик;

3) исправно ли действует защелка магазина.

1. После 500-1000 выстрелов, если позволяет обстановка, произведи неполную разборку, удали пороховой нагар и сгустившуюся смазку с трущихся частей; слегка смажь и снова собери пистолет-пулемет.

Если боевая обстановка не позволяет разобрать пистолет-пулемет, вынь магазин, поставь переводчик на автоматический огонь и через окно затворной коробки обильно смочи затвор керосином. Затем нажми на спусковой крючок и несколько раз отведи затвор в крайнее заднее положение, чтобы разжижить сгустившуюся смазку и пороховой нагар.

2) При напряженном огне через каждые 150–200 выстрелов делай небольшие перерывы в стрельбе, чтобы ствол остыл; смазывай патронник или верхний патрон в магазине.

1. При задержке перезаряди пистолет-пулемет и продолжай стрельбу.

2. Если патрон или гильза остались в затворной коробке, удали их, перезаряди пистолет-пулемет и продолжай стрельбу.

3. Если задержка произошла из-за неисправности магазина, замени его другим и продолжай стрельбу.

Если затвор пистолета-пулемета не дошел до своего места, а в патроннике находится патрон, строго запрещается досылать затвор вперед рукой, так как при этом может получиться выстрел.
