Юрий Вебер - Спутник партизана

При этом задний конец направляющего стержня должен войти в гнездо затворной коробки. Оставь затвор на боевом взводе и отведи амортизатор назад до отказа.

4. Закрой крышку затворной коробки. Большим пальцем правой руки подай защелку вперед и опусти крышку затворной коробки вниз.

5. Освободи затвор с боевого взвода.Удерживая затвор за рукоятку правой рукой, указательным пальцем левой руки нажми на спусковой крючок и медленно пошли затвор вперед.

6. Присоедини магазин.Левой рукой вставь приемник магазина в окно затворной коробки. При этом направляющий выступ магазина должен войти в паз защелки, а сама защелка — заскочить за зуб этого выступа.

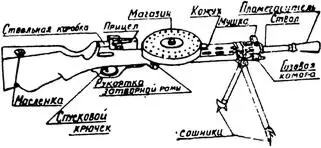

Рис. 45. Ручной пулемет ДП .

Назначение.Ручной пулемет ДП — основное автоматическое оружие для уничтожения открытых групповых и важных одиночных целей на дистанциях до 800 метров и поражения штурмующих самолетов на дистанциях до 500 метров.

Боевые свойства.Боевая скорострельность — до 80 выстрелов в минуту. Огонь ведется короткими очередями (3–6 выстрелов). Прицельная дальность стрельбы — 1 500 метров.

Ежедневно осматривай пулемет и проверяй:

1) правильно ли закреплен ствол в ствольной коробке;

2) исправны ли мушка, прицел и оттянут ли прицельный хомутик назад до отказа (поставлен ли постоянный прицел), не сдвинут ли с места предохранитель мушки (совпадает ли соответствующее деление шкалы предохранителя с рисков на приливе кожуха);

3) закреплена ли соединительная муфта;

4) надежно ли укреплена сошка;

5) закрыто ли верхнее окно ствольной коробки щитком;

6) правильно ли завинчен соединительный винт приклада;

7) надежно ли завинчена пробка масленки;

8) исправно ли действует спусковой механизм и предохранитель.

Разборку и сборку производи на чистой подстилке. После стрельбы в первую очередь вычисти и смажь канал ствола и боевую личинку.

Для предупреждения задержки:

1) снаряжая магазин, тщательно осматривай патроны и магазины; неисправными патронами магазины не снаряжай.

2) не допускай перегревания ствола и сменяй его при напряженной стрельбе через 250–300 выстрелов;

3) перед стрельбой смазывай трущиеся части зимней ружейной смазкой, если она есть; во время перерывов в стрельбе прочищай регулятор, раструб газового поршня и патронник; удаляй сгустившуюся смазку с трущихся частей и смазывай их и патронник зимней ружейной смазкой.

Всякую задержку старайся устранить простым перезаряжанием, оттягивая рукоятку затворной рамы назад до отказа. Если задержка повторяется, разряди пулемет; определи причину задержки и устрани ее.

Чаще всего происходят такие случаи:

1. Патрон уткнулся в скос передней стенки приемника магазина— ослабла или недостаточно заведена пружина, недовинчен соединительный винт или расшатался приемник. Немедленно замени магазин и продолжай стрельбу.

2. Патрон не подается в приемник магазина— ослабла или недостаточно заведена заводная пружина. Замени магазин и продолжай стрельбу.

3. Подвижные части не доходит в крайнее переднее положение— раструб поршня засорен нагаром, помят патрон или загрязнен патронник. В зависимости от причины задержки: прочисти раструб, удали помятый патрон или смажь патронник.

4. Подвижная системане полностью отходит назад после выстрела— засорено газовое отверстие регулятора. Разбери пулемет и вычисти его. Если для этого нет времени, промой трущиеся части через окно коробки керосином или зимней ружейной смазкой.

5. Осечка.При частом повторении осечек замени ударник.

6. Стрелянная гильза не отражается —отражатель неисправен. Смени пулемет.

7. Патрон утыкается в гильзу, оставшуюся в патроннике,— неисправен зацеп выбрасывателя или сильно нагревается ствол. Прочисти патронник или замени ствол. Если неисправен выбрасыватель, замени его.

8. Непроизвольная автоматическая стрельба.Останови рукой подачу патронов из магазина и промой керосином трущиеся части пулемета, особенно спускового механизма. Если это не поможет, смени пулемет.

Как снарядить магазин(рис. 46).

Рис. 46. а) нижний диск магазина: 1 — лоток; 2 — втулка; 3 — заводная пружина; 4 — обруч. б) верхний диск магазина: 1 — отверстие для втулки; 2 — стойка; 3 — задвижка заводной пружины; 4 — зубья для помещения патронов.

Поверни магазин приемником кверху, упри его во что-нибудь, возьми патрон в правую руку и зажми его в кулаке так, чтобы головка пули выходила над указательным пальцем примерно на 1 сантиметр. Наложи большой палец на нижний неподвижный диск, а острие пули подведи снизу под верхний диск и вставь его в ближайшую ячейку гребенки диска. Вращая пулей верхний диск направо (по направлению часовой стрелки), выведи задержку заводной пружины из приемника, утопив ее предварительно пальцем левой руки через окно приемника.

Возьми в левую руку 5—10 патронов и вкладывай их по одному в приемник шляпками к ободу магазина. Вращай постепенно верхний диск пулей в направлении часовой стрелки; для этого перемещай носик пули в соседние ячейки диска. Нижний диск держи все время в одном положении — приемником от себя.

Рис. 47. Миномет образца 1938 года .

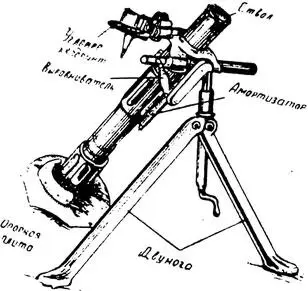

Рис. 48. Миномет образца 1940 года .

Назначение.Миномет — оружие навесного огня. Применяется для уничтожения живой силы и огневых точек противника.

Боевые свойства.Миномет — оружие скорострельное. Имеет незначительный вес и обладает точным боем. Мины летят по крутой траектории и при разрыве выделяют большое количество настильно разлетающихся осколков. Осколки поражают лежащих людей в радиусе около 13 метров; стоящих в рост — до 30 метров. Дальность стрельбы — от 100 до 800 метров.

В бою миномет обслуживают три человека — командир миномета, наводчик и помощник наводчика.

Переноска миномета(рис. 49).

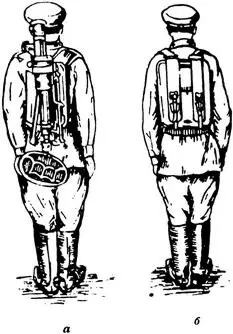

Рис. 49. а — вьюк для переноски миномета образца 1938 г.; б — вьюк для переноски двух лотков .
