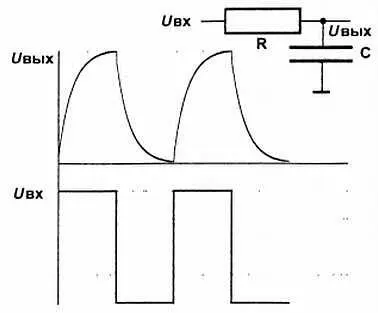

Рис. 2.11. Интегрирующая цепочка и график ее выходного напряжения, построенный в одном масштабе с входным

Если в такой цепочке увеличивать постоянную времени RС, то график будет становиться все более плоским — в пределе пройдет только постоянная составляющая (которая здесь равна среднему значению исходного напряжения, т. е. ровно половине его амплитуды). Этим широко пользуются при конструировании вторичных источников питания, в которых нужно отфильтровать переменную составляющую сетевого напряжения. Интегрирующими свойствами обладает также обычный кабель из пары проводов, о котором мы упоминали ранее, потому-то и теряются высокие частоты при прохождении сигнала через него.

Электрический сигнал, как следует из названия, — это какое-то состояние электрической цепи, которое несет информацию. Различают источники сигналов и их приемники. Так как минимальное количество информации (1 бит) подразумевает по крайней мере два различимых состояния (подробнее об этом будет идти речь в главе 7 ), то и сигнал должен иметь как минимум два состояния. Самый простой сигнал — наличие или отсутствие постоянного напряжения в цепи, именно такими сигналами обмениваются логические микросхемы. Однако на большое расстояние такой простейший сигнал не передашь, т. к. слишком сложно защититься от помех. Из-за них приемник легко может обнаружить наличие сигнала там, где на самом деле всего лишь помеха. Поэтому придумывают разные сложные методы, некоторые из них, например, предусматривают передачу переменного напряжения разной частоты или фазы (именно так устроены модемы).

Теория передачи сигналов тесно связана с теорией колебаний — одно только радио чего стоит! Подробнее о разных сигналах мы будем говорить в соответствующих главах, а сейчас нам важно только одно: когда мы говорим о сигналах, то подразумеваем, что соответствующее напряжение или ток не предназначено для совершения иной работы, кроме как заставить сработать приемник. Поэтому соответствующие передаваемые мощности здесь значительно меньше, чем при передаче электроэнергии для совершения полезной работы. Действительно, никто еще не придумал, как питать, скажем, спутники на орбите по радиолучу, а вот информацию передают вполне успешно даже за пределы Солнечной системы. В этом заключается основная разница между силовыми и сигнальными цепями. И понимание этого тонкого различия очень пригодится нам в дальнейшем.

Кстати, отдельный вопрос — а почему нам вообще надо возиться с переменным током, как основой электропитания? Сколько можно было бы сэкономить на трансформаторах и сглаживающих конденсаторах, которые зачастую составляют большую часть габаритов и стоимости схемы! Недаром схемотехники и дизайнеры в последнее время полюбили выносные блоки питания, встроенные в сетевую вилку— крайне некрасивое решение, которое просто переносит головную боль о габаритах с плеч разработчиков на плечи потребителей, зато позволяет не думать о выпрямителях, прочности изоляции, сертификатах электробезопасности и прочих трудностях преобразования силового переменного тока в постоянный.

Дело в том, что никаких других эффективных первичных генераторов электроэнергии (тех, что преобразуют энергию вращения ротора водяной или паровой турбины в электричество на электростанциях), кроме как работающих на переменном токе, не придумали. Интересно, что по причинам, указанным ранее в этой главе, многие линии электропередач в мире делают на постоянном (выпрямленном, т. е. пульсирующем) токе. Это позволяет во многом избежать реактивных потерь в проводах, но все же приходится сначала преобразовывать переменный ток в постоянный, а затем выполнять обратное преобразование (которое куда сложнее) исключительно для того, чтобы состыковать имеющиеся линии электропитания со стандартными.

Аналогичная задача, только в меньших масштабах, стоит перед разработчиками источников бесперебойного питания (известных еще под английской аббревиатурой UPS). Питающий ток из сети нужно преобразовать в постоянный для зарядки низковольтного (12 или 24 В) резервного аккумулятора, а в случае пропадания сетевого питания это напряжение аккумулятора следует опять преобразовать к стандартному виду переменного сетевого напряжения (такое преобразование называется инверсией ), причем желательно, чтобы форма его была максимально близка к синусоидальной. Приходится поломать голову, чтобы компьютер, питающийся через UPS, не заметил такого перехода!

О двух важнейших электронных компонентах, которые вы встретите в любой, самой что ни на есть «микроэлектронной» схеме, мы уже говорили в предыдущих главах— это резисторы и конденсаторы. Но кроме них, в современной технике используется также много других типов компонентов, которые получили общее наименование дискретные . Грубо говоря, дискретные компоненты — это все, что не микросхемы. Хотя такое деление и достаточно условно: например, какой-нибудь оптрон (устройство, совмещающее в себе пару «светодиод— фотодиод» для передачи сигнала по оптическому каналу) относят обычно к дискретным компонентам, однако по сути это микросхема, и достаточно сложная в изготовлении.

Давайте разберемся немного в важнейших разновидностях дискретных компонентов. Сейчас немодно проектировать схемы на «рассыпухе», в большинстве случаев это и не имеет смысла, поскольку на интегральных микросхемах получается быстрее, дешевле и надежнее. Однако, во-первых, без дискретных элементов все равно во многих случаях не обойтись (посмотрите, сколько их на материнской плате вашего ПК, а ведь эти платы обычно вбирают в себя все самое современное), во-вторых, микроэлектронные схемы работают по тем же законам, что и старинные, на отдельных элементах. А в-третьих, в радиолюбительской и полупрофессиональной практике часто бывает так, что гораздо удобнее применить, например, транзисторный ключ с парой резисторов, чем гоняться по торговым организациям за соответствующей микросхемой, и потом еще мучаться, раскладывая плату под какой-нибудь планарный корпус с шагом 0,127 мм (тем более, что резисторы, скорее всего, так или иначе потребуются).
