Постоянный ток конденсатор не пропускает по определению, т. к. представляет собой разрыв в цепи. Однако переменный ток через него протекает, при этом происходит постоянный перезаряд конденсатора, поскольку напряжение все время изменяется по величине и полярности. Поэтому конденсатор в цепи переменного тока можно представить себе, как некий резистор: чем меньше емкость конденсатора и чем ниже частота, тем выше величина его сопротивления. Ее можно подсчитать по формуле R=1/2π∙ f∙ C(если емкость С выражена в фарадах, а частота f в герцах — сопротивление получится в омах). В пределе конденсатор очень малой емкости (что представляют собой, как мы уже выяснили, почти все пары проводников на свете) будет выглядеть, как полный разрыв в цепи и ток в этой цепи будет исчезающе мал.

Сам по себе конденсатор в такой цепи энергии не потребляет (в отличие от обычного резистора), поэтому его сопротивление переменному току называют реактивным — в то время как обычное резистивное сопротивление называют активным .

Замечание

Комплексную сумму активного и реактивного сопротивлений цепи иногда называют ее импедансом— это понятие эквивалентно обычному сопротивлению (и измеряется в омах), но используется при анализе высокочастотных схем.

Понять, почему так происходит, можно, если представить себе графики тока и напряжения в цепи с конденсатором — ток опережает напряжение по фазе ровно на 90°, поэтому их произведение, которое есть потребляемая мощность по закону Джоуля-Ленца, в среднем равно нулю — можете проверить! Однако если в цепи имеются еще и обычные резисторы (а, как мы знаем, они всегда присутствуют— взять хотя бы сопротивление проводов), то этот реактивный ток приведет ко вполне материальным потерям на их нагревание — именно поэтому линии электропередач выгоднее делать на постоянном токе.

Подробности

Кроме конденсаторов, реактивным сопротивлением обладают также индуктивности (в простейшем случае это катушка с проводом), только они по всему противоположны конденсаторам: ток в цепи, содержащей индуктивность, отстает от напряжения на 90°. Если конденсатор для постоянного тока представляет собой разрыв цепи, то индуктивность, наоборот— нулевое сопротивление, а с ростом частоты переменного тока реактивное сопротивление индуктивности растет. Индуктивности очень не «любят» в электронике, т. к. реальные изделия всегда далеки от идеальной индуктивности, имеют большие габариты и с трудом поддаются автоматизации производства. В микроэлектронике их стараются избегать, за исключением трансформаторов и фильтров в источниках питания (см. главу 4 ), где применяют готовые дроссели (внешне очень похожие на резисторы), или намотанные вручную на ферритовые кольца. Измеряется индуктивность в генри (Гн).

При наличии реактивной нагрузки в цепи переменного тока полезная мощность (в нагрузке) может отличаться от величины произведения потребляемого тока на напряжение — она всегда меньше. Поэтому иногда различают мощность, выраженную в вольт-амперах (ВА), и мощность в ваттах (Вт), а отношение их называют коэффициентом мощности. Другое его общепринятое название — «косинус фи», потому что коэффициент мощности есть не что иное, как cos( φ ), где φ — угол фазового сдвига тока относительно напряжения. При постоянном токе, а также в случае чисто активной нагрузки угол этот равен нулю, поэтому косинус равен единице. В другом предельном случае, когда нагрузка чисто реактивная, косинус равен нулю. В реальных цепях с электродвигателями или, скажем, мощными вторичными импульсными источниками питания (офис с большим количеством компьютеров) в качестве потребителей, коэффициент мощности может лежать в пределах 0,6–0,9. Следует подчеркнуть, что коэффициент мощности — это не КПД, как можно себе вообразить. Разница между вольт-амперами и ваттами никуда не теряется в физическом смысле, она всего лишь приводит к таким неприятным последствиям, как увеличение потерь в проводах, о котором мы упоминали (оно пропорционально именно вольт-амперам), а также возникновению разбаланса между фазами трехфазной промышленной сети, в результате чего через нулевой, обычно более тонкий, чем все остальные, провод начинают протекать значительные токи.

Дифференцирующие и интегрирующие цепи

Если подать на вход цепи, состоящей из резистора R и конденсатора С , прямоугольный импульс напряжения, то результат будет различным в зависимости от включения R и С . Переходные процессы в таких цепях подчиняются основным закономерностям, представленным на рис. 2.9, но имеют и свою специфику. На рис. 2.10 показаны два способа включения RC-цепочки в цепь с прямоугольными импульсами на входе (здесь они не такие, как на рис. 2.5, б , а однополярные, т. е. напряжение меняется по величине, но остается выше уровня «земли»). Такое включение называется дифференцирующей цепочкой или фильтром высоких частот (ФНЧ), потому что данная цепь пропускает высокочастотные составляющие, полностью отрезая постоянный ток. Чем больше постоянная времени RC в этой схеме, тем ниже частота, которая может быть пропущена без изменений, — в пределе импульсы пройдут почти неизмененными. Наоборот, если постоянную времени уменьшать, то пики на графике будут все больше утончаться. Этим эффектом часто пользуются для выделения фронтов и спадов прямоугольных импульсов.

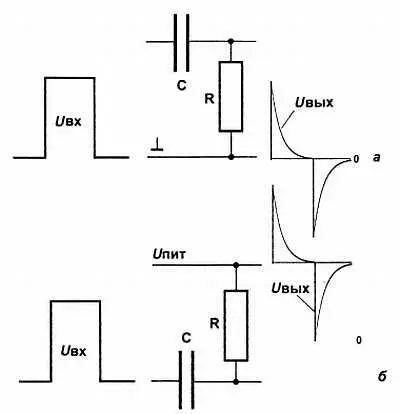

Рис. 2.10. Дифференцирующие цепочки:

а— при подключении резистора к нулевому потенциалу; б— к потенциалу источника питания

Так как через конденсатор постоянная составляющая напряжения не проходит, то полученные импульсы «привязаны» к выходному потенциалу схемы — в зависимости от того, куда подключен резистор. На графиках рис. 2.10 резистор подключен либо к «земле» ( а ), либо к источнику питания ( б ), потому и для выходного напряжения базовым будет либо нулевой потенциал, либо потенциал источника (при этом амплитуда импульсов будет такой, как у входного напряжения). Этим широко пользуются при необходимости умножения напряжения (обратите внимание, что на рис. 2.10, б амплитуда положительного выходного импульса в два раза выше напряжения питания), или для формирования двуполярного напряжения из имеющегося однополярного. Иногда этот эффект вреден: подачей отрицательного или превышающего потенциал источника питания напряжения можно вывести из строя компоненты схемы.

А интегрирующая цепочка ( фильтр нижних частот , ФВЧ) получается из схем рис. 2.10, если в них R и С поменять местами. График выходного напряжения будет соответствовать показанному на рис. 2.11. Такие цепочки, наоборот, пропускают постоянную составляющую, в то время как высокие частоты будут отрезаться.
