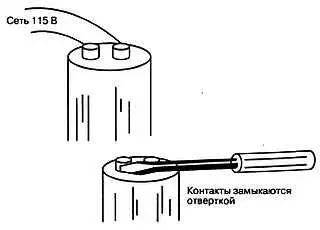

Рис. 3.28. Проба на искру выполняется с помощью замыкания контактов конденсатора отверткой

Для проверки на замыкание на землю можно использовать простую тестовую лампу. Подключите один из ее выводов к контакту конденсатора. Соедините другой вывод лампы с металлическим корпусом конденсатора. Если лампа горит, то конденсатор замкнут на землю и его следует заменить (рис. 3.29).

Рис. 3.29. Использование тестовой лампы для проверки конденсатора на замыкание на землю

Другие методы, тестирования — это использование омметра, тестера конденсаторов или комбинации амперметр-вольтметр.

Центробежный выключатель часто является причиной обрыва в однофазном двигателе. Следует проверить его, чтобы убедиться, что контакты замыкаются. Если этого не происходит, можно добавить прокладки на вал двигателя для решения проблемы. Кроме того, проверьте состояние центробежного переключателя, поскольку он может быть неисправен, и его необходимо заменить.

Обмотки двигателя также следует протестировать на возможные разрывы. Один или более поврежденных проводов может вызвать обрыв в схеме. Если обмотки двигателя плохо прикреплены или повреждены и их невозможно починить. то необходима замена. Короткое замыкание обмоток статора можно проверить с использованием внутреннего устройства проверки обмоток. Поместите устройство на пластины статора на одном конце катушки. Вместе устройство и катушки статора действуют как трансформатор. Катушки устройства работают как первичная обмотка, а катушки статора образуют вторичную цепь.

Устройство проверки обмоток, в которое может быть встроена чувствительная пластина, при размещении на короткозамкнутой катушке будет сильно вибрировать (рис. 3.30). Когда определено, что в двигателе короткое замыкание, следует или заменить сам двигатель, или поменять обмотки.

Рис. 3.30. Проверка статора на короткое замыкание катушки с использованием внутреннего устройства проверки обмоток

Двигатель, в котором замкнут якорь, может подпрыгивать, сильно вибрировать, гудеть, рычать, не работать, приводить к сгоранию предохранителей. Короткое замыкание катушки якоря часто можно определить по изменению цвета и пробою изоляции.

Якорь двигателя можно протестировать на короткое замыкание с использованием внутреннего устройства проверки обмоток. Поместите якорь на устройство, положите на якорь узкую металлическую пластину. Вращайте якорь. Если пластина вибрирует с большой частотой, то это говорит о коротком замыкании (рис. 3.31).

Рис. 3.31. Проверка якоря на короткое замыкание с использованием внутреннего устройства проверки обмоток

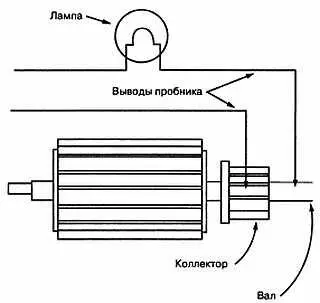

Можно проверить якорь на заземление с помощью тестовой лампы. Соедините один се вывод с коллектором, а другой — с валом ротора. Если лампа загорается, это означает, что якорь закорочен на землю (рис. 3.32).

Рис. 3.32. Использование тестовой лампы для проверки якоря на замыкание на землю

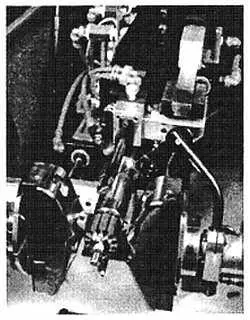

Хотя вопрос перемотки обмоток статора и ротора не рассматривается в этой книге, отметим, что проведение данной процедуры часто является экономически оправданным. Обычно не так выгодно перематывать небольшие изделия, как крупные. Технический прогресс привел к производству доступных, высококачественных обмоток и большого числа их конфигураций для всех моделей двигателей. Современные намоточные станки снабжены компьютеризованным управлением и экранами дисплеев, что обеспечивает простую, гибкую и высокоэффективную работу (рис. 3.33)

Рис. 3.33. Намотка якоря на компьютеризованном электронно-пневматическом обмоточном станке

Неисправные подшипники могут стать причиной шума при работе двигателя, сильного нагревания или, вообще, прекращения его работы. Их можно наладить, прочистив или переустановив.

Если шарикоподшипники не обеспечивают плавного вращения, их следует заменить. Для этого обычно используется специальный инструмент или съемник. При установке нового подшипника для прижатия к валу часто используется инструмент для запрессовки. Подшипники скольжения обычно удаляются, а новые устанавливаются на место с использованием пресса или специальной оправки.

Иногда это можно сделать с помощью приспособления, показанного на рис. 3.34. Часто внутренний диаметр нового подшипника меньше предыдущего. При этом необходимо расширить его с использованием инструмента, называемого расширитель .

Рис. 3.34. Специальный инструмент, используемый для снятия подшипников скольжения с торцевой крышки

Репульсионный двигатель не запускается, щетки сильно искрят, он работает прерывисто или с малой мощностью? Причинами могут быть грязный или изношенный коллектор, неправильно установленные щетки и держатель для них или сломанная прижимная пружина щеток.

Если щетки сильно изношены, их следует заменить. При этом обязательно устанавливайте только предназначенные для данного двигателя компоненты. Точный размер и форма контактной площадки щеток очень важны для удовлетворительной работы двигателя.

Прежде, чем вставить щетки, убедитесь, что держатель чистый, — это позволяет щеткам свободно двигаться. Кроме того, упругость пружины должна быть достаточной для поддержания постоянного давления, обеспечивающего хороший контакт щеток с коллектором. Когда щетки установлены, убедитесь в соответствии профиля щеток и коллектора. Это выполняется с помощью специального шлифовочного бруска для коллектора.

При шлифовке щеток выполните следующие действия:

1. Запустите двигатель на нормальной скорости.

2. Установите брусок для зачистки непосредственно у вращающегося коллектора. Убедитесь, что щетки твердо расположены у коллектора.

3. Прижмите брусок к коллектору только на несколько секунд. Брусок стачивает гранулы и обеспечивает соответствие профилей щеток и коллектора. Не перестарайтесь! Это вызовет износ коллектора и щеток.
